Usprawnienia

Napisane: 29 maj 2010.

Ponieważ poszukiwania nowej lokalizacji przeciągają się, a przemiennik stoi cały czas pod ręką staram się go w miarę możliwości ulepszać. Jak na razie doposażyłem go w:

filtr pasmowo-przepustowy w torze odbiornika, zapewniający tłumienie powyżej 86dB częstotliwości leżących w pasmach radiodyfuzyjnych (88-108MHz) i 81dB dla częstotliwości kanałów telewizyjnych UHF (powyżej 220MHz),
izolator ferrytowy Sinclair I2112T-1 w torze nadajnika, w celu zabezpieczenia go przed skutkami rozstrojenia dupleksera, bądź uszkodzenia anteny,
cyrkulator ferrytowy Sinclair I2112T w węźle pomiędzy gałęziami dupleksera, w celu zmniejszenia przenikania sygnału nadawanego na wejsćie odbiornika o dodatkowe 25dB.

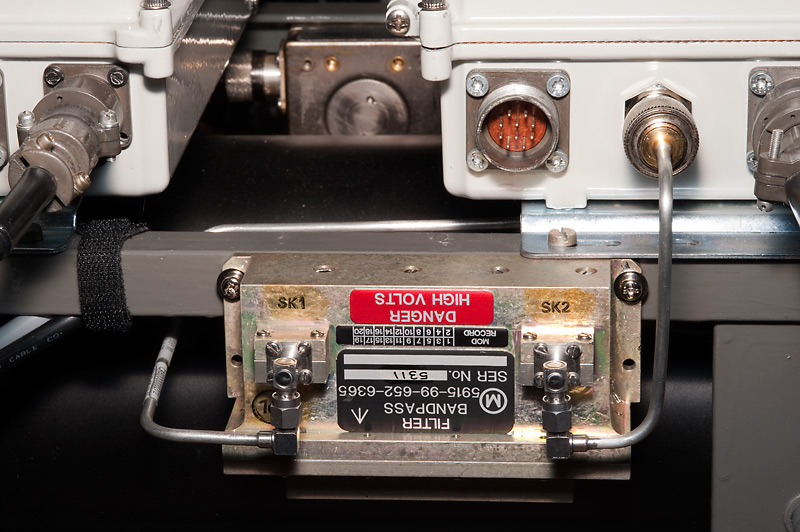

Filtr pasmowo-przepustowy w torze odbiornika

Filtr pasmowo-p...

Filtr pasmowo-przepustowy w torze odbiornika

Filtr pasmowo-p...

Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym - Pasmo 200MHz

Charakterystyka...

Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym - pasmo 10MHz

Charakterystyka...

Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym - Pasmo 5MHz

Charakterystyka...

Przenikanie sygnału z portu nadajnika na port odbiornika przez cyrkulator I2112T

Przenikanie s...

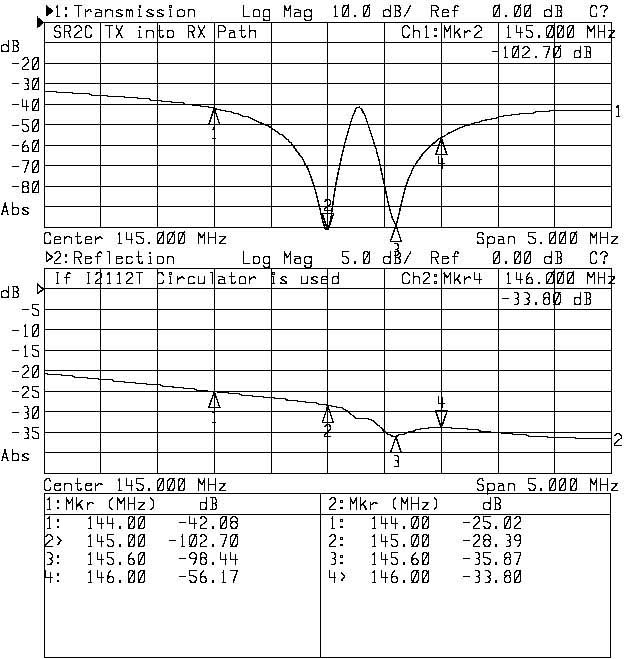

Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym i cyrkulatorem - Pasmo 5MHz

Charakterystyka...

Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym i cyrkulatorem - Pasmo 200MHz

Charakterystyka...

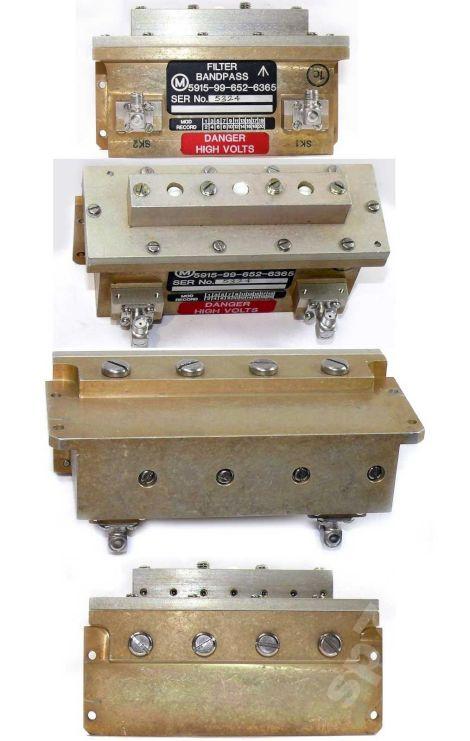

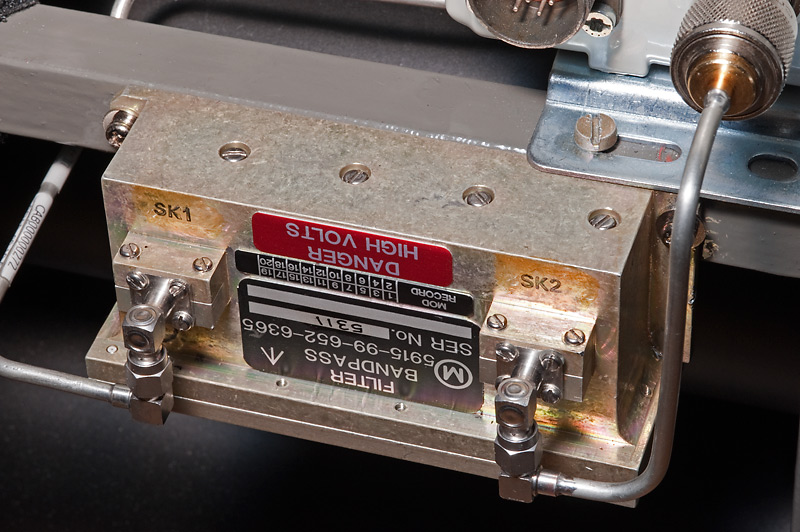

Czteroobwodowy filtr pasmowy Marconi 5915-99-652-6356

Czteroobwodowy ...

Czteroobwodowy filtr pasmowy Marconi 5915-99-652-6356

Czteroobwodowy ...

Czteroobwodowy filtr pasmowy Marconi 5915-99-652-6356

Czteroobwodowy ...

Czteroobwodowy filtr pasmowy Marconi 5915-99-652-6356

Czteroobwodowy ...

Cyrkulator Sinclair I2112T Jako separator gałęzi dupleksera

Cyrkulator Sinc...

Izolator ferrytowy Sinclair I2112T-1 w torze nadajnika

Izolator ferryt...

73! de SP2XDM
