Test dipleksera Diamond MX-62M

 Otrzymałem dziś diplekser japońskiej firmy Diamond Antenna, przeznaczony do podłączenia dwóch radiostacji (lub radiostacji wielopasmowej, jak np. IC-7000) do jednej anteny wielopasmowej, bądź dwóch oddzielnych anten do jednego kabla.

 Wykonanie mechaniczne bez zarzutu, złącza M dobrej jakości. Kable zarobione solidnie. Obudowa nie jest wodoszczelna - wymaga dodatkowej obudowy przy montażu na maszcie antenowym.

 Producent deklaruje poniższe wartości tłumienia wprowadzane przez duplekser:

  • 1,6-56MHz <= -0,2dB,
  • 140-470MHz <= -0,3dB.

 Oraz dopuszczalną moc przenoszoną 600W.

 Zapraszam do obejrzneie zdjęć i chrakterystyk testowanego egzemplarza.

    MX-62M Oryginal...

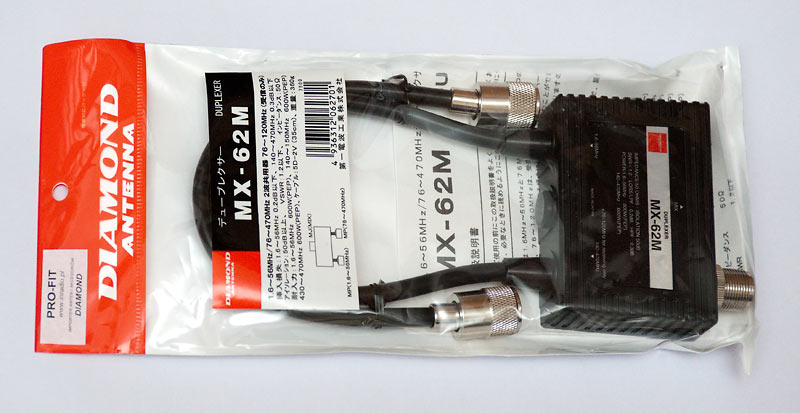

    MX-62M Oryginalnie zapakowany MX-62M Oryginalnie zapakowany
    Duplekser MX-62...

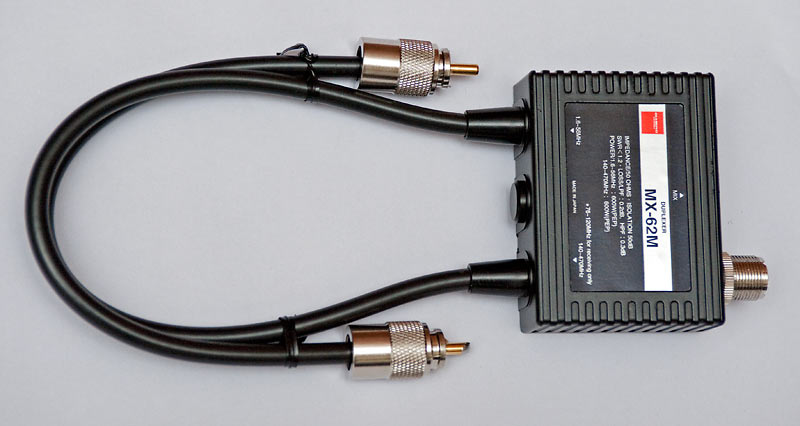

    Duplekser MX-62M (Trzy złącza M) Duplekser MX-62M (Trzy złącza M)
    MX-62M - Widok ...

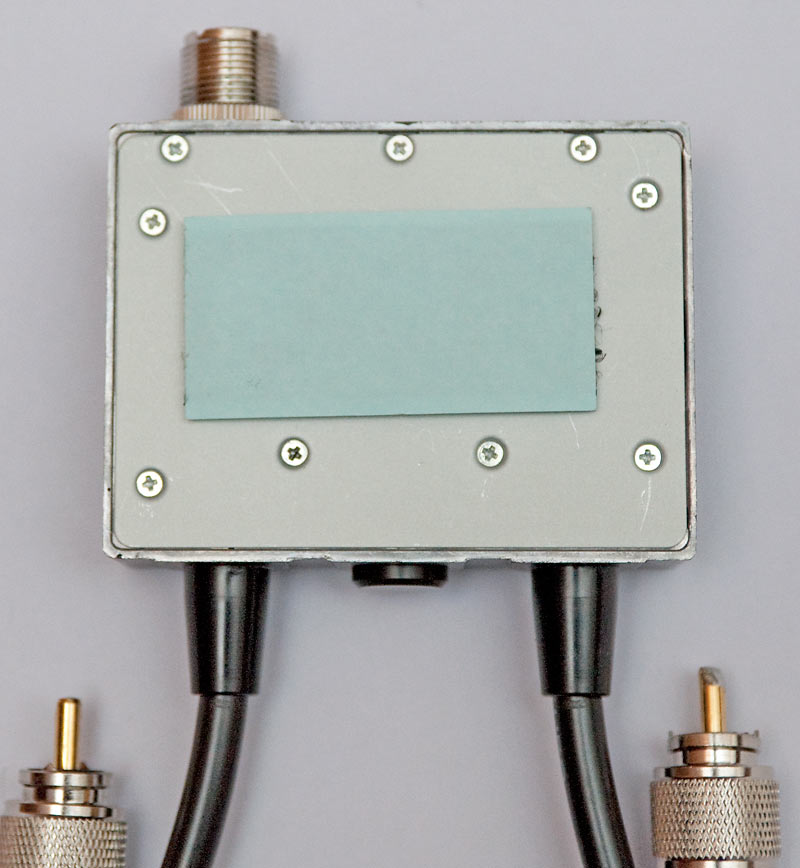

    MX-62M - Widok z tyłu MX-62M - Widok z tyłu
    Dopasowanie por...

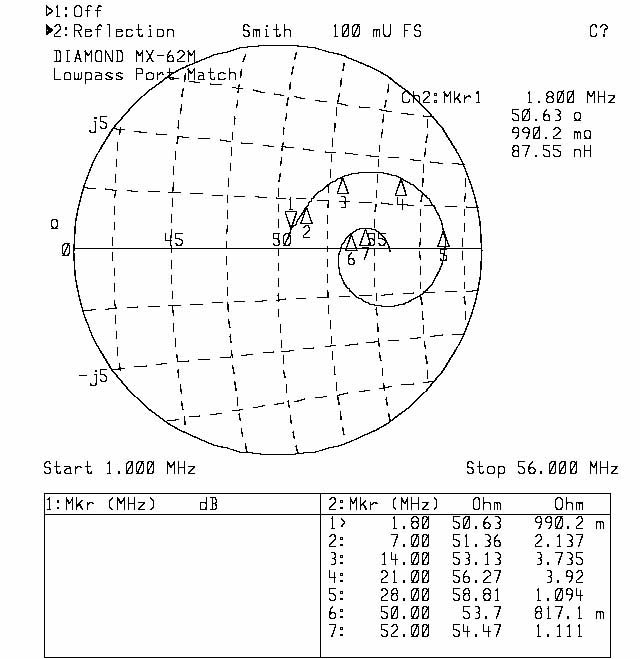

    Dopasowanie portu 1,6-56MHz Dopasowanie portu 1,6-56MHz
    Dopasowanie ant...

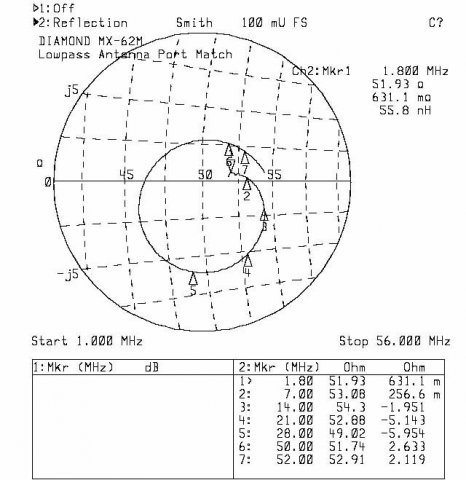

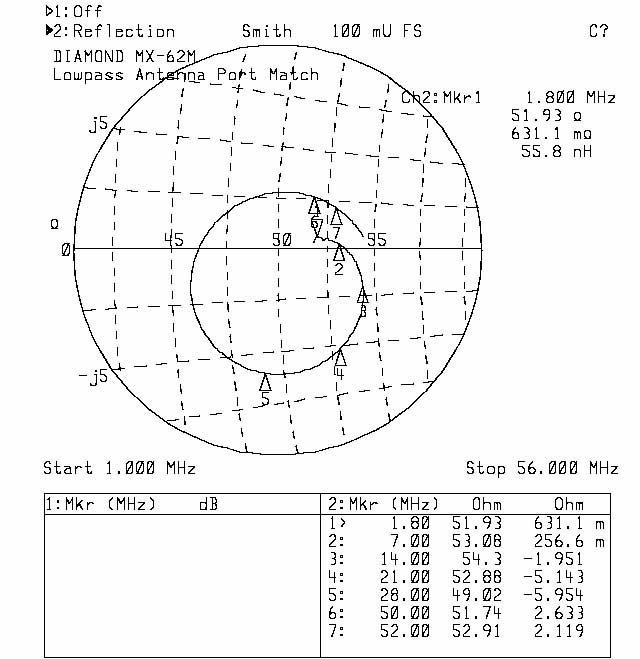

    Dopasowanie anteny w paśmie 1,6-56MHz Dopasowanie anteny w paśmie 1,6-56MHz
    Dopasowanie por...

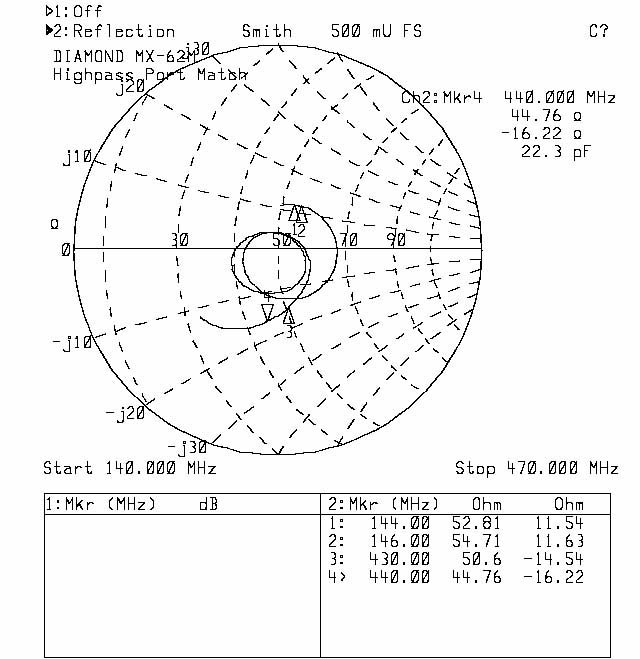

    Dopasowanie portu 140-470MHz Dopasowanie portu 140-470MHz
    Dopasowanie ant...

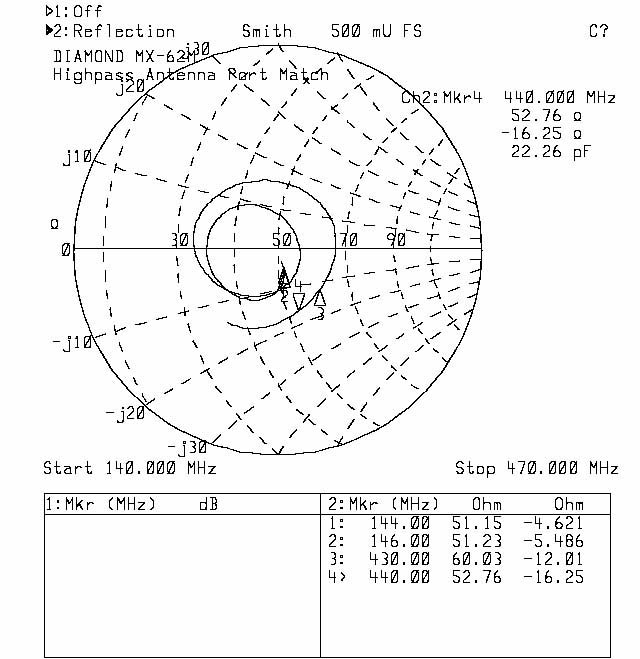

    Dopasowanie anteny dla pasma 140-470MHz Dopasowanie anteny dla pasma 140-470MHz



     Pomiary dowodzą, że parametry deklarowane przez producenta są dotrzymane. Tłumienie w  pasmach mieści się w zadeklarowanych wartościach i wynoszą:

    • 1,6-56MHz <= -0,15dB,
    • 140-470MHz <= -0,3dB.

     Tłumienie przenikania częstotliwości pasm amatorskich pomiędzy portami dolno i górnoprzepustowym przekracza 50dB dla wszystkich kombinacji pasm, zarówno przy prawidłowo obciążonym jak i skrajnie niedopasowanym wyjściu antenowym co niezawodnie zabezpieczy odbiornik przed mocą nadajnika dostarczaną do przeciwnego portu.

       Odbiór szerokopsmowego FM-u w zakresie 88-108MHz może być utrudniony, ponieważ tłumienie w tym zakresie sięga 11dB. Poważnie zatem należy traktować ostrzeżenie producenta, że zakres 76-120MHz dostępny jest jedynie do celów odbiorczych.

       Mogę polecić ten diplekser zarówno do zastosowania w samochodzie z anteną wielopasmową, taką jak np. Diamond CR-8900 (28,50,145,430MHz) w połączniem z radiem HF/VHF/UHF np IC-7000, bądź też jako wyposażneie stacji bazowej.


      Diplekser udostępniła do testów firma ABEL & PRO-FIT CENTRUM RADIOKOMUNIKACJI, ul. Puszkina 80, 92-516 Łódź.

      Internetowy sklep dla krótkofalowców  InRadio




      Pomiary wykonanałem dnia 2010-06-15 za pomocą analizatora sieci HP8711A. Kalibrację zapewnia zestaw CKB050 EAGLE.
