Strojenie duplekserów

SQ450-N - tani duplekser 70cm z Hongkongu



 Za namową kolegów zamówiłem w Hongkongu, za pośrednictwem systemu aukcyjnego ebay duplekser UHF typu SQ450-N. Duplekser ten z opisu wygląda interesująco - charakteryzują go przyzwoite parametry i przystępna cena.

 Producent deklaruje następujące wartości podstawowych parametrów.

  • Zakres częstotliwości: 380-485MHz
  • Odstęp dupleksowy: 5-20MHz
  • Tłumienie przepustowe <= 1dB
  • Tłumienie zaporowe >=75dB
  • Przenoszona moc <= 50W

 Duplekser zakupiłem od sprzedawcy radiofactory (oferującego szeroki wybór duplekserów) za 83 USD plus koszt wysyłki do Polski 21 USD. Zamówienie zostało złożone 2 września 2010.

 Koszt w momencie złożenia zamówienia, według kursu stosowanego przez PayPal wyniósł 356,73 PLN.

 Zamówienie tego dupleksera to pewnego rodzaju eksperyment - chcę sprawdzić, czy chiński wyrób dorównuje duplekserom uznanych producentów, takich jak Sinclair, K&L czy Procom. Interesują mnie nie tylko parametry (duplekser został zamówiony z fabrycznym strojeniem na wybrane częstotliwości), ale również czas dostawy, jakość obsługi i stan paczki po dotarciu do Polski.

 W dniu 2010-09-06 otrzymałem informację o nadaniu paczki wraz z numerem listu przewozowego. Strojenie, przygotowanie i wysłanie paczki nastąpiło po trzech dniach od złożenia zamówienia. Nadawca poinformował, że przesyłka powinna dotrzeć po około dwudziestu dniach. W przypadku nie otrzymania paczki po miesiącu mam się upominać.



 W dniu 2010-09-15 przesyłka dotarła do Gdyni. Jedenaście dni z Hongkongu do Gdyni, w stanie nienaruszonym. Żadnych opłat dodatkowych przy odbiorze. Przesyłka w stanie idealnym. Duplekser opakowany w kilka warstw tj.:

  • folia bąbelkowa,
  • wytłaczany styropian,
  • pudło tekturowe,
  • folia bąbelkowa,
  • papier pakowy.

 Pierwsze wrażenia:

  • Filtr wykonany starannie, mechanika bez zarzutu. Wątpliwości budzą śruby stroików regulowane wkrętakiem typu Philips PH2.
  • Kiepska jakość malowania powierzchni - nierówny lakier, pęcherze od niestarannego natrysku. Przylepione brudy na farbę.
  • Gniazda N nie są zbyt dobrej jakości, wątpliwości budzi fazka na płaszczyźnie czołowej, widoczna na zdjęciu.
  • Pierwsze pomiary wykonane analizatorem wektorowym wskazują, że duplekser został zestrojony przez sprzedawcę na zadane częstotliwości niezbyt starannie. Być może też rozstroił się przy transporcie. Zestrojenie części nadawczej jest prawidłowe, natomiast błąd częstotliwości toru odbiorczego wynosi +450kHz.
  • Dopasowania portów nie są rewelacyjne. Mieszczą się w zakresie -25...-20dB.
  • Tłumienie przepustowe zgodne z deklarowanym <=-0,85dB
  • Tłumienie zaporowe lepsze od deklarowanego >=-80dB (ale niestety, niedokładnie w zamówionym kanale)

 Wyniki pomiarów dupleksera, w stanie takim, w jakim dotarł (bez jakiejkolwiek ingerencji) zmieszczam poniżej:



Paczka przyszła...
Paczka przyszła w stanie nienaruszonym Paczka przyszła w stanie nienaruszonym
Papier pakowy, ...
Papier pakowy, pod spodem folia bąbelkowa Papier pakowy, pod spodem folia bąbelkowa
Gruby karton, w...
Gruby karton, w środku styropian z wytłoczeniami Gruby karton, w środku styropian z wytłoczeniami

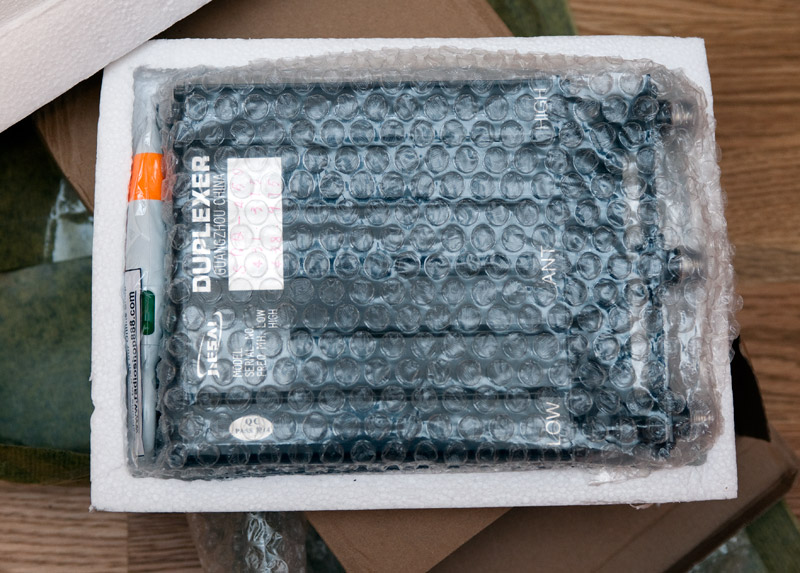

A w styropianie...
A w styropianie duplekser, dodatkowo owinięty folią bąbelkową A w styropianie duplekser, dodatkowo owinięty folią bąbelkową

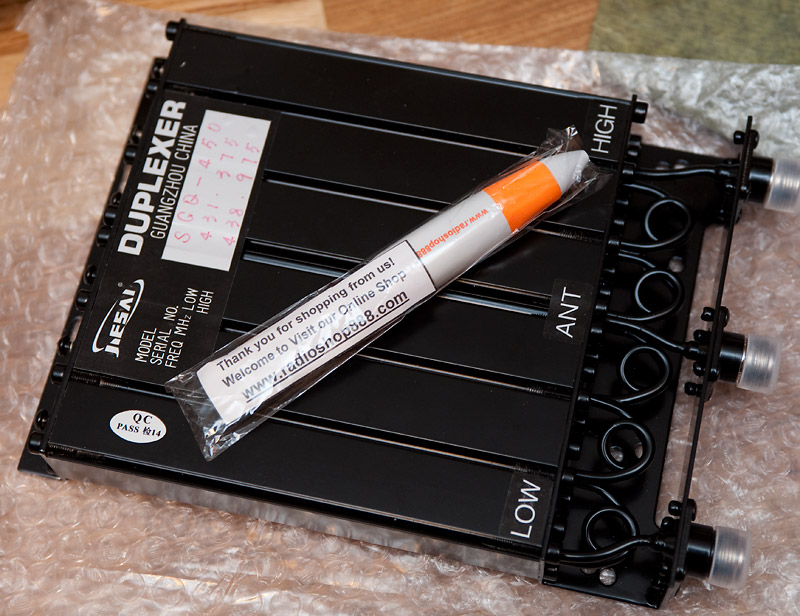

Duplekser oraz ...
Duplekser oraz reklamowy długopis Duplekser oraz reklamowy długopis

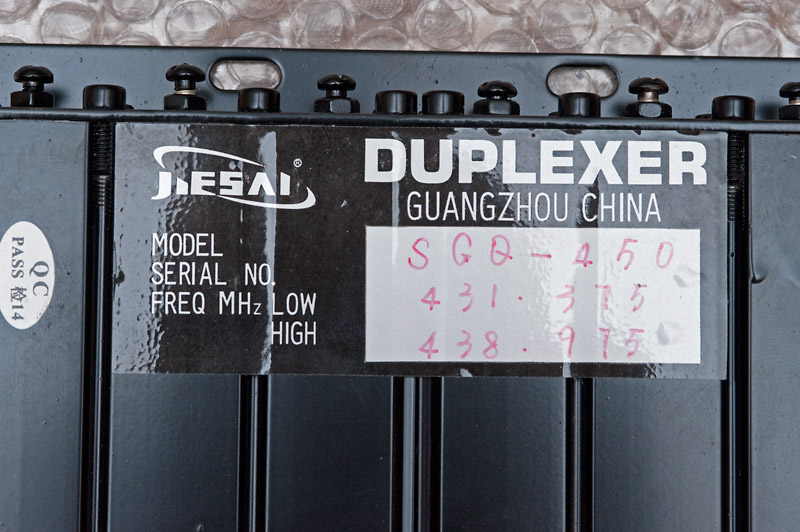

Metryczka
Metryczka Metryczka

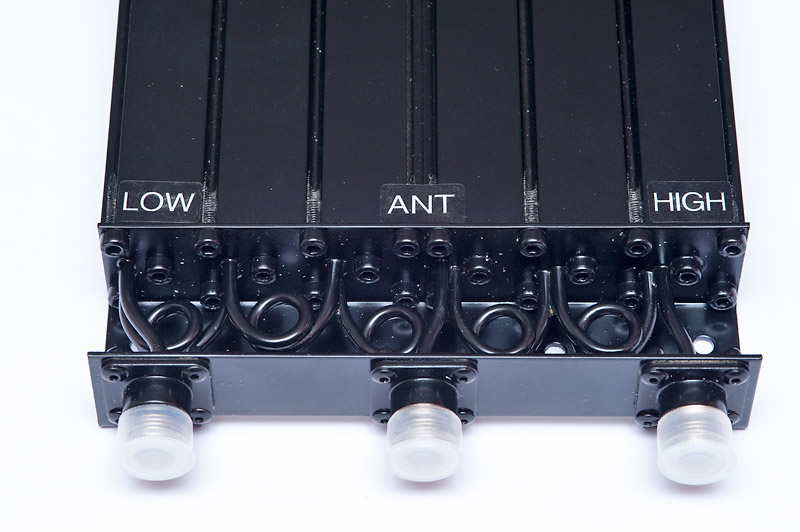

Korki na gniazd...
Korki na gniazdach N Korki na gniazdach N

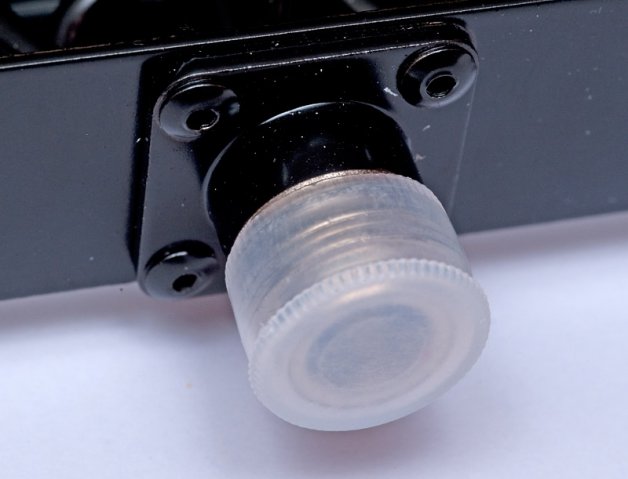

Gniazdo N z kor...
Gniazdo N z korkiem Gniazdo N z korkiem

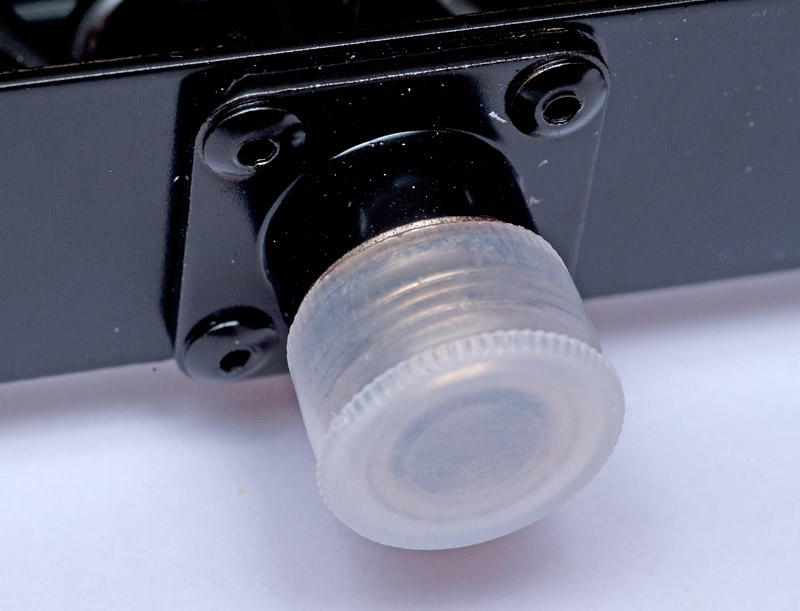

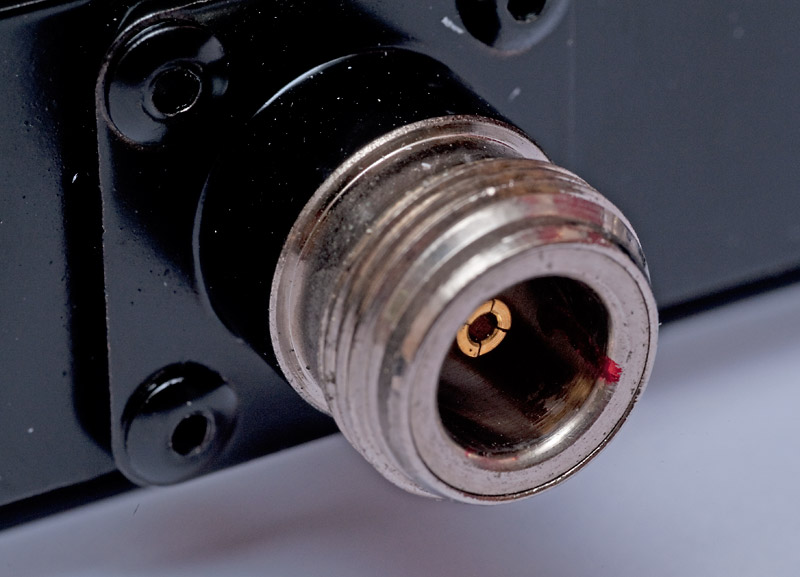

Chińskie gniazd...
Chińskie gniazdo N (niestety, nie najlepszej jakości) Chińskie gniazdo N (niestety, nie najlepszej jakości)

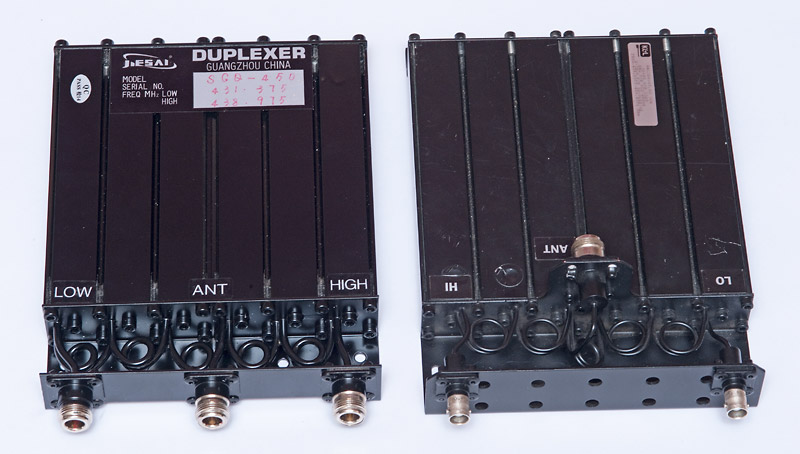

Filtr jest podo...
Filtr jest podobny do wyrobu firmy K&L Filtr jest podobny do wyrobu firmy K&L

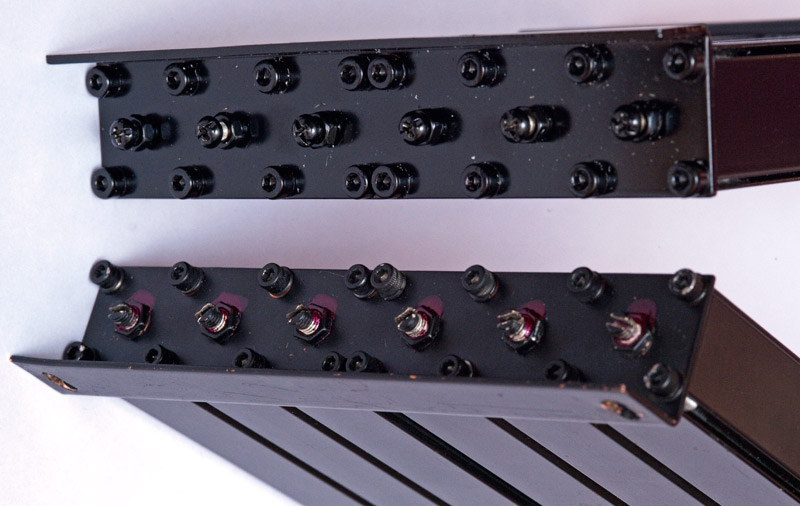

Filtr jest podo...
Filtr jest podobny do wyrobu firmy K&L Filtr jest podobny do wyrobu firmy K&L

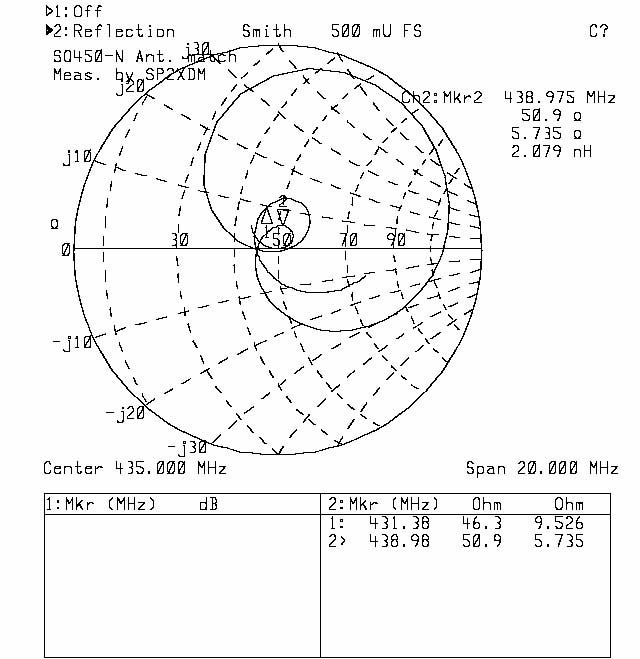

Dopasowanie por...
Dopasowanie portu antenowego Dopasowanie portu antenowego

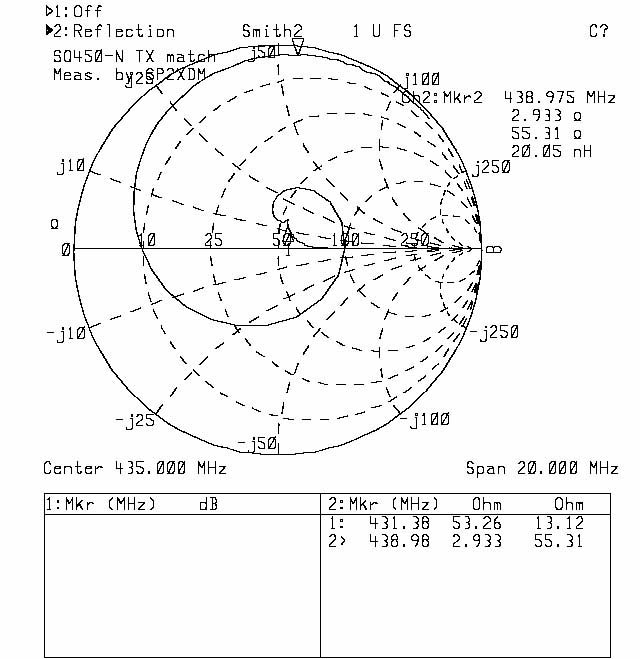

Dopasowanie por...
Dopasowanie portu nadajnika Dopasowanie portu nadajnika

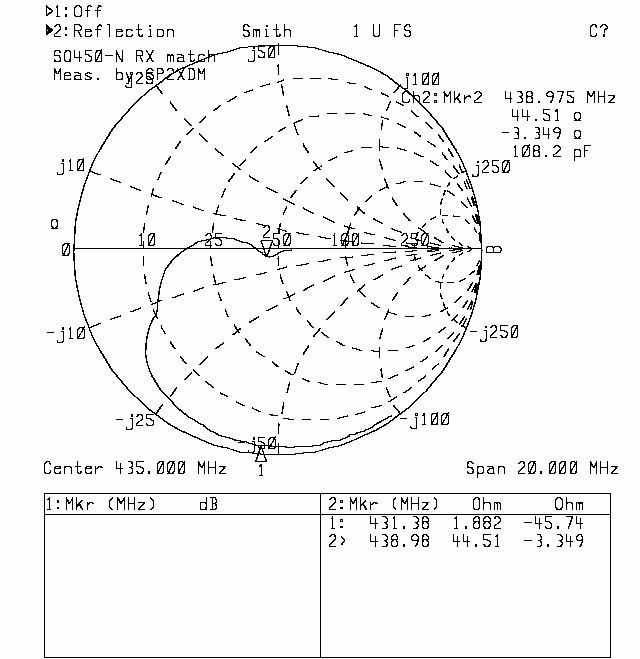

Dopasowanie por...
Dopasowanie portu odbiornika Dopasowanie portu odbiornika



 73! de SP2XDM




Pomiary wykonałem dnia 2010-09-18 za pomocą analizatora sieci HP8711A. Kalibrację zapewnia zestaw CKB050 EAGLE.
