SR2C 2m Chwaszczyno

Przebudowa dupleksera. Cz.4

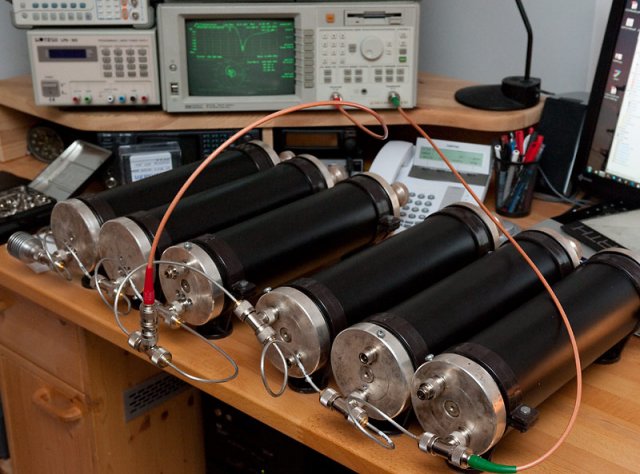

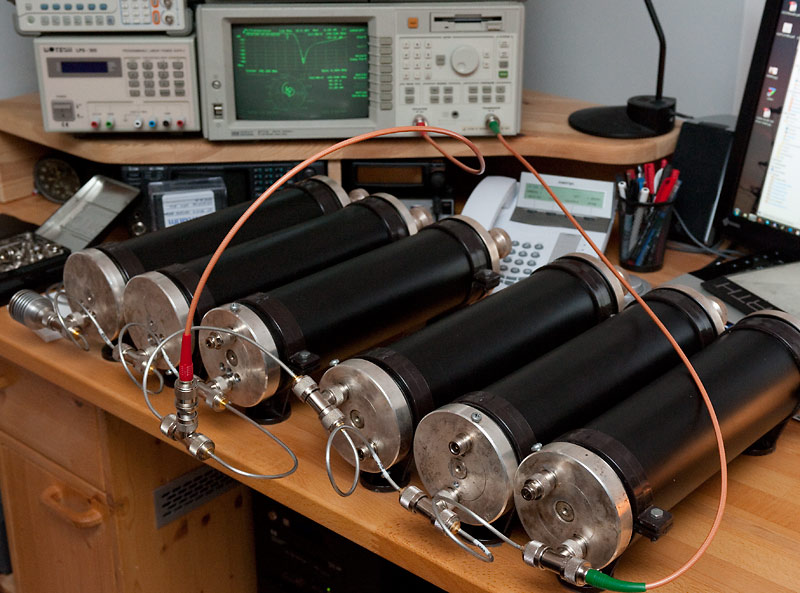

 Dziś zrobiłem próbę wszystkich rezonatorów połączonych dobranymi odcinkami przewodów półsztywnych.

 Co prawda rury od strony odbiornika wymagają poprawek mechanicznych, ale to co udało się uzyskać zaczyna mnie cieszyć. W końcu pułapki mają wystarczającą głębokość, a odstęp dupleksowy jest zachowany. Jedyne co nie podoba mi się zbytnio to dopasowanie na porcie antenowym (punkcie połączenia gałęzi filtra) - trudne do poprawienia.



Pierwsza próba ...
Pierwsza próba wszystkich sześciu rezonatorów Pierwsza próba wszystkich sześciu rezonatorów
Antena-Odbiorni...

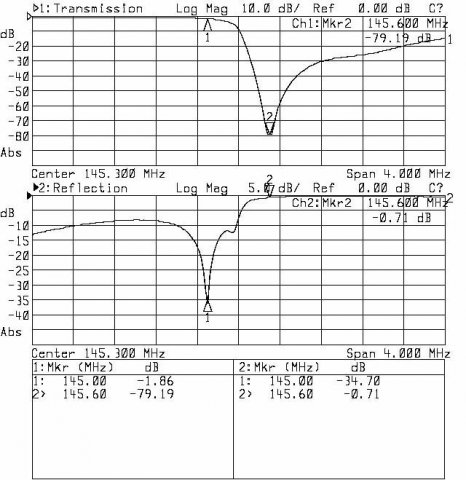

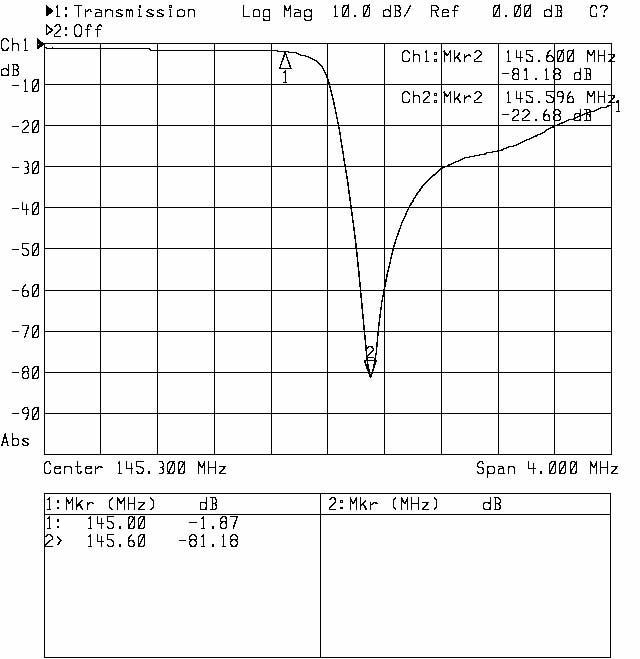

Antena-Odbiornik - S12(log) Antena-Odbiornik - S12(log)
Antena-Odbiorni...

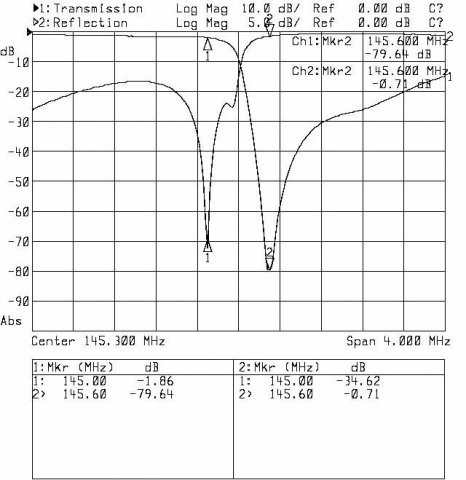

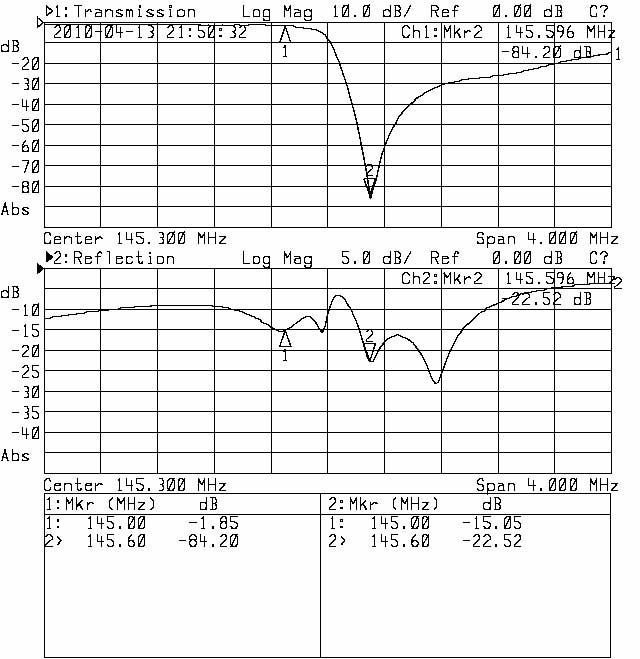

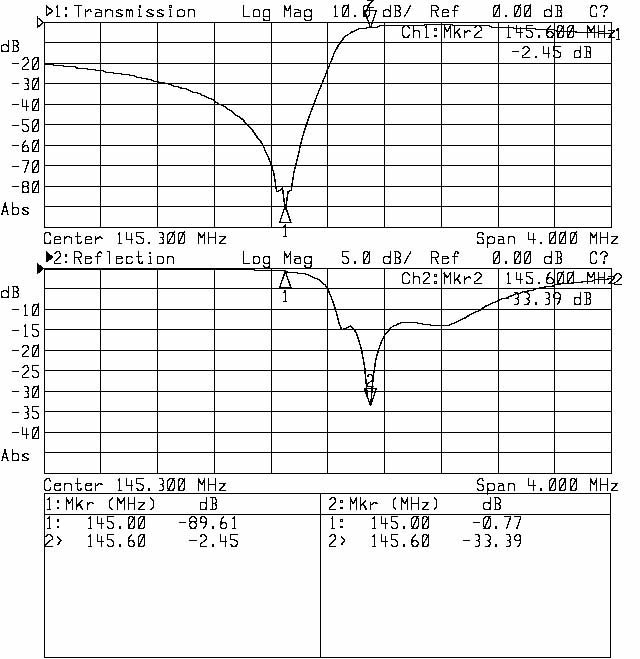

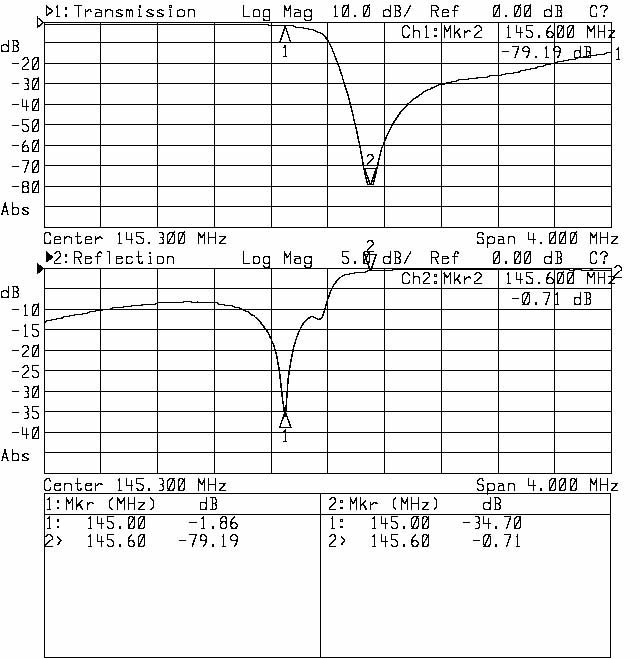

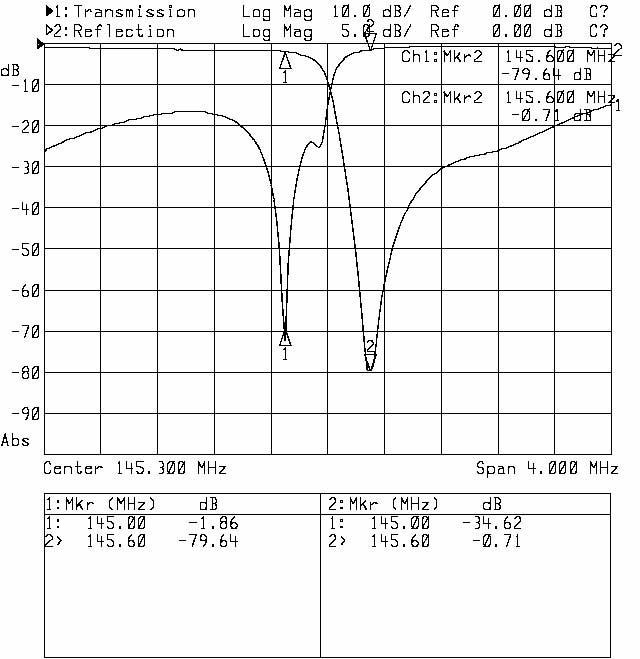

Antena-Odbiornik - S12(log), S11(log) Antena-Odbiornik - S12(log), S11(log)
Antena-Odbiorni...

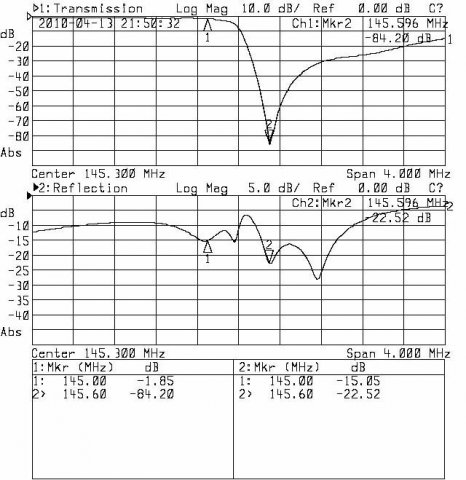

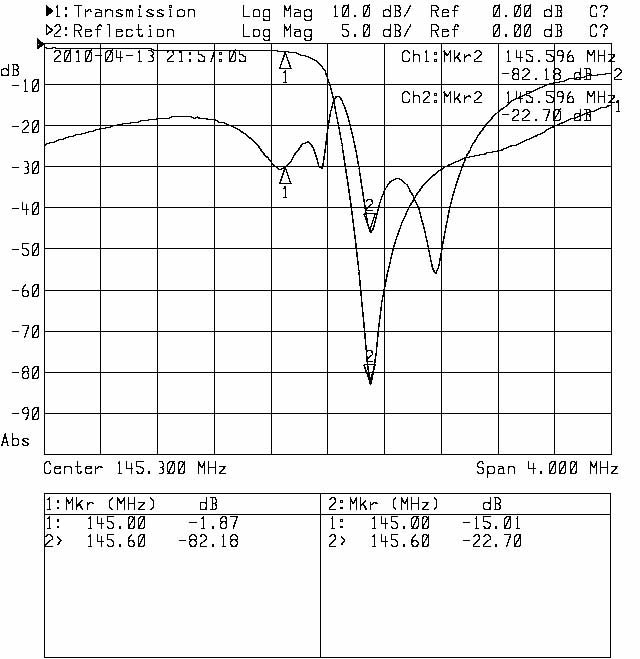

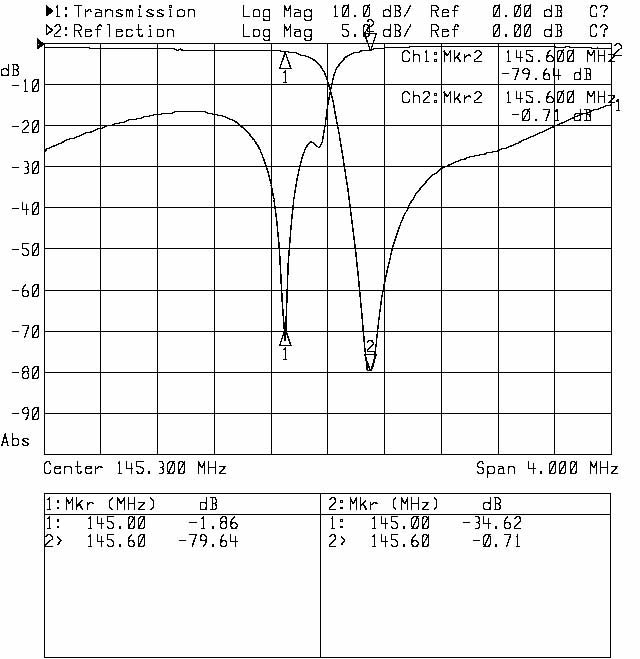

Antena-Odbiornik - S12(log), S11(log) Antena-Odbiornik - S12(log), S11(log)
Antena-Odbiorni...

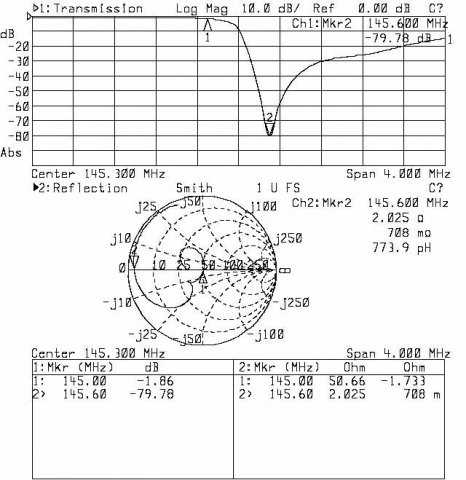

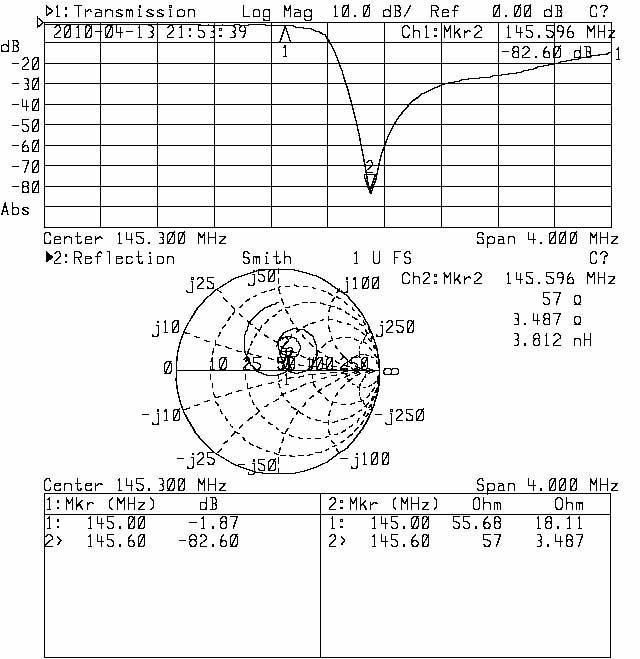

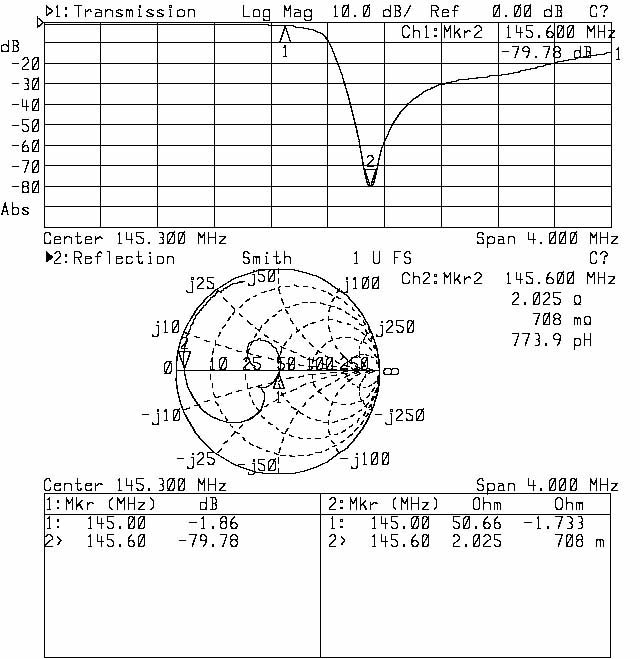

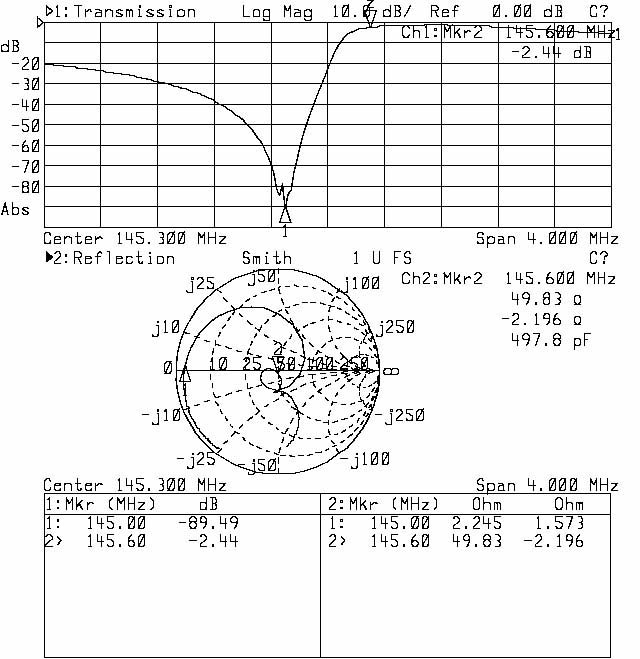

Antena-Odbiornik - S12(log), S11(Smith) Antena-Odbiornik - S12(log), S11(Smith)
Antena-Nadajnik...

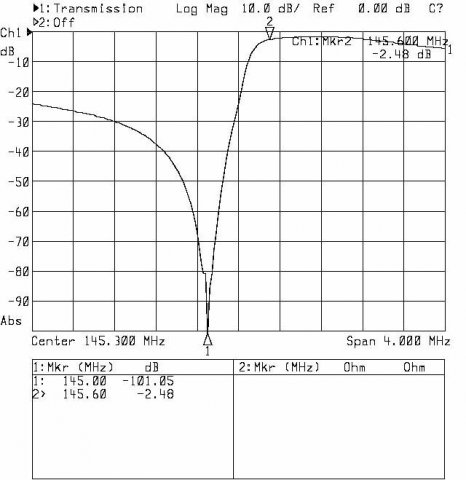

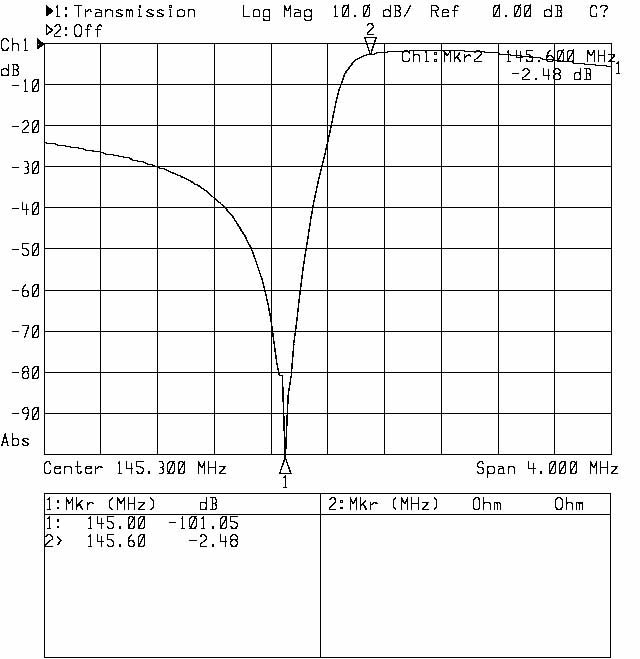

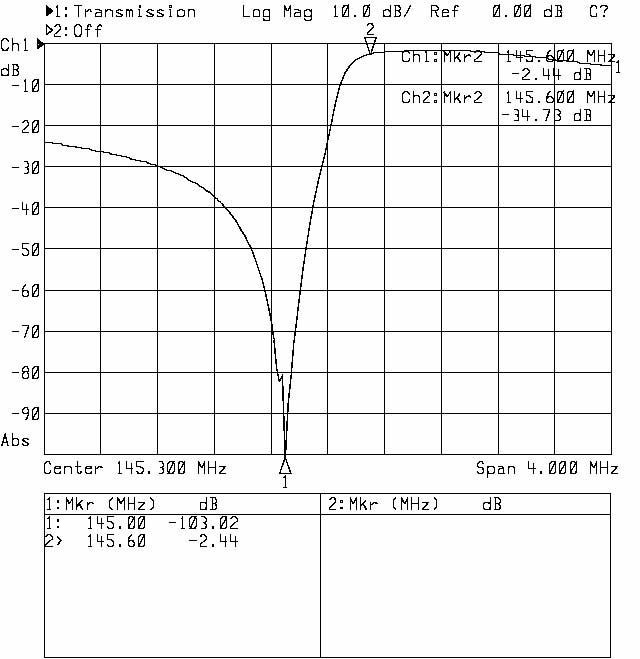

Antena-Nadajnik - S12(log) Antena-Nadajnik - S12(log)
Antena-Nadajnik...

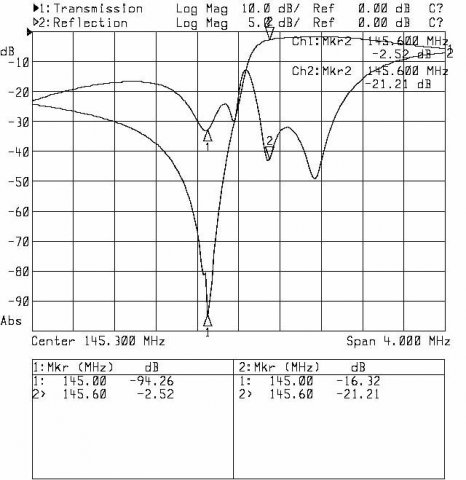

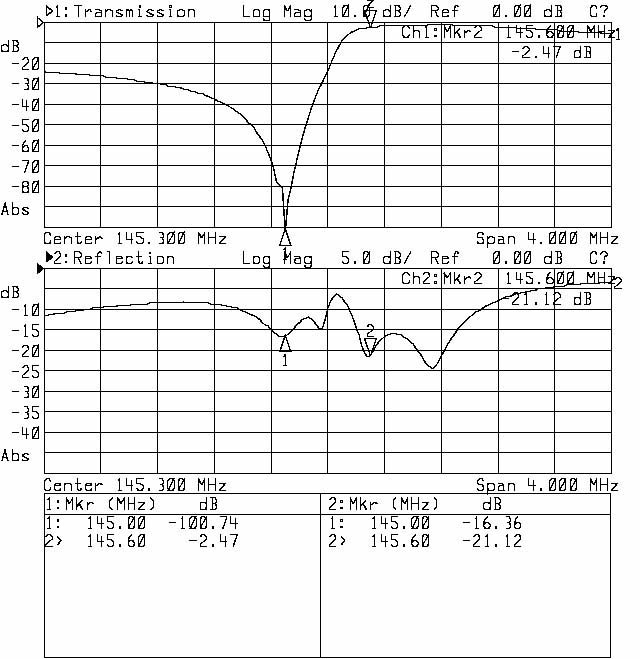

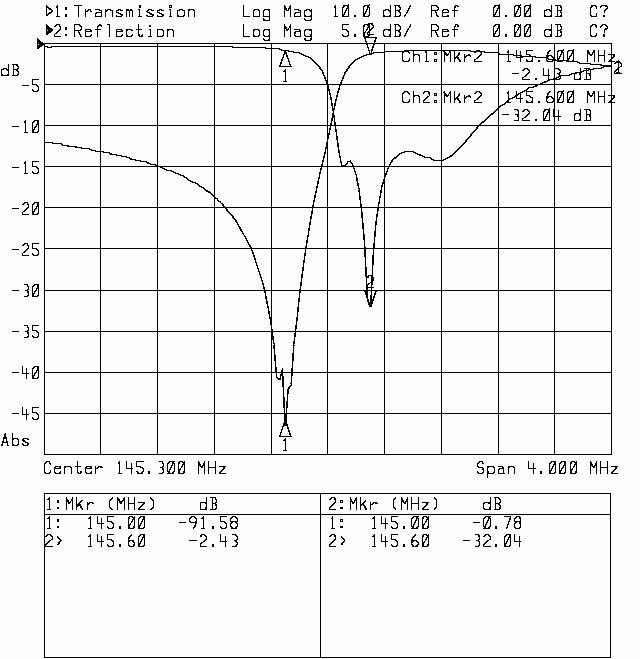

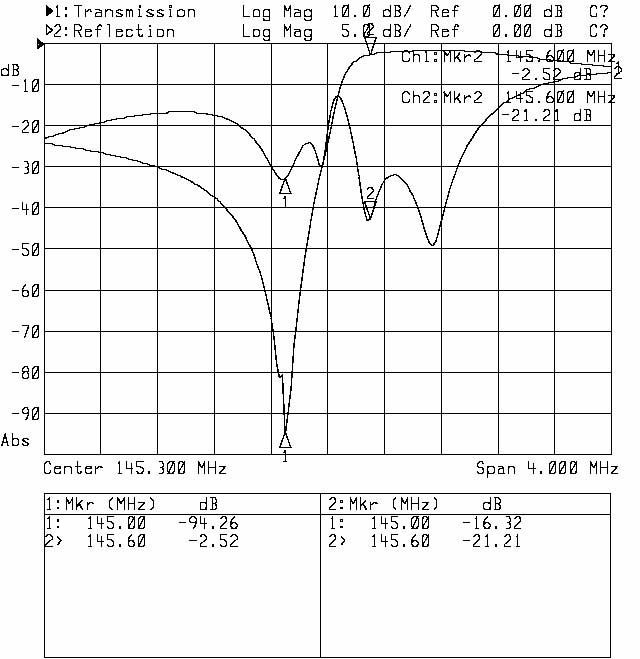

Antena-Nadajnik - S12(log), S11(log) Antena-Nadajnik - S12(log), S11(log)
Antena-Nadajnik...

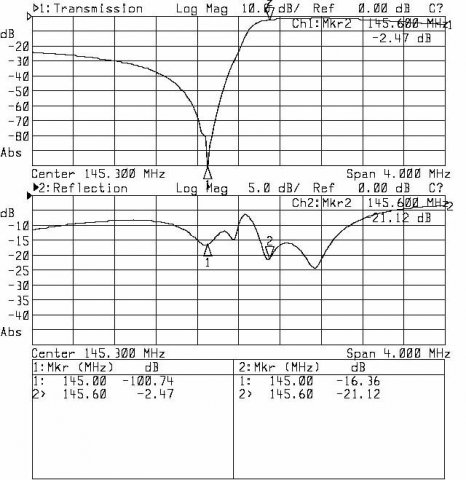

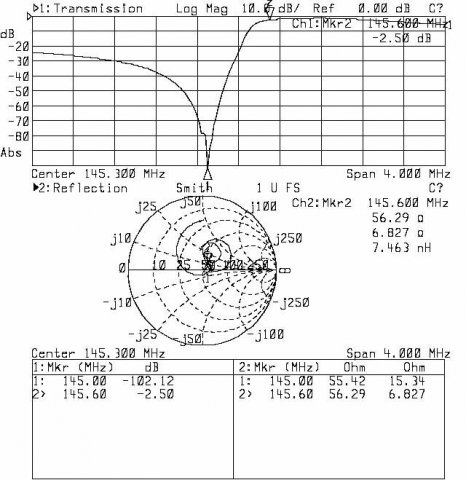

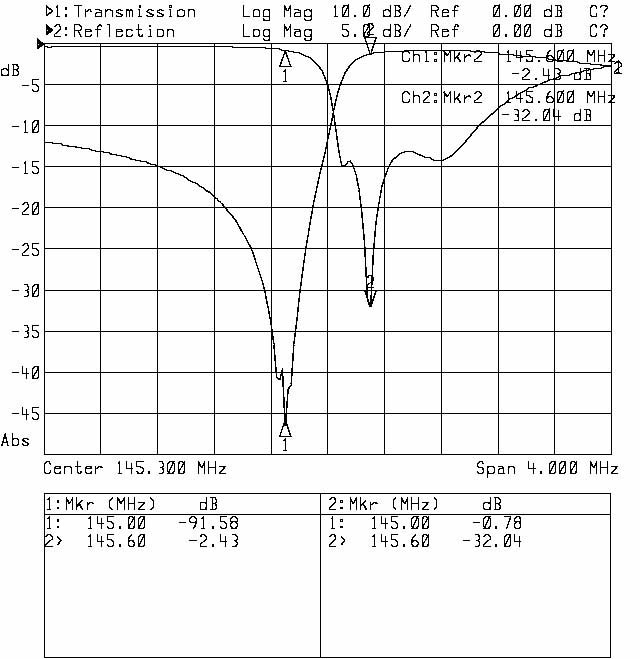

Antena-Nadajnik - S12(log), S11(log) Antena-Nadajnik - S12(log), S11(log)
Antena-Nadajnik...

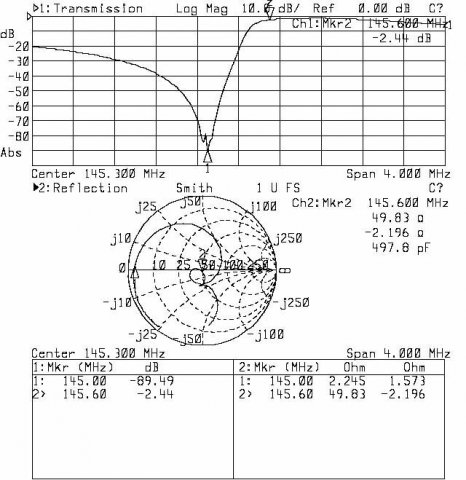

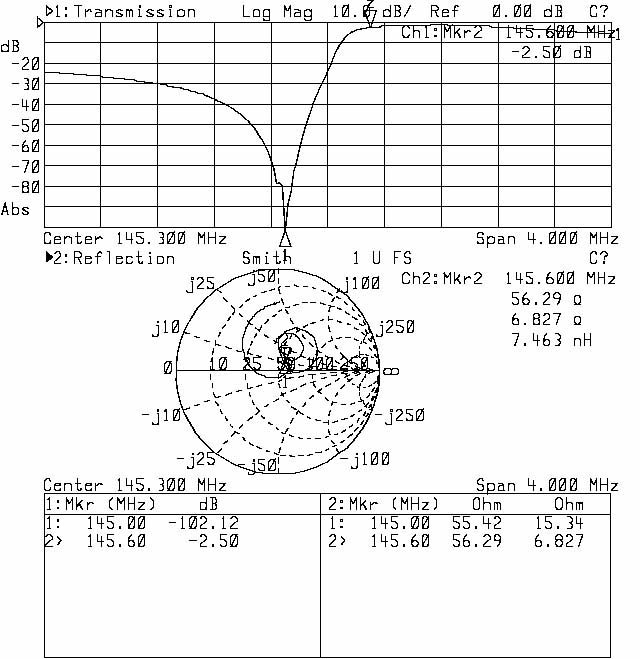

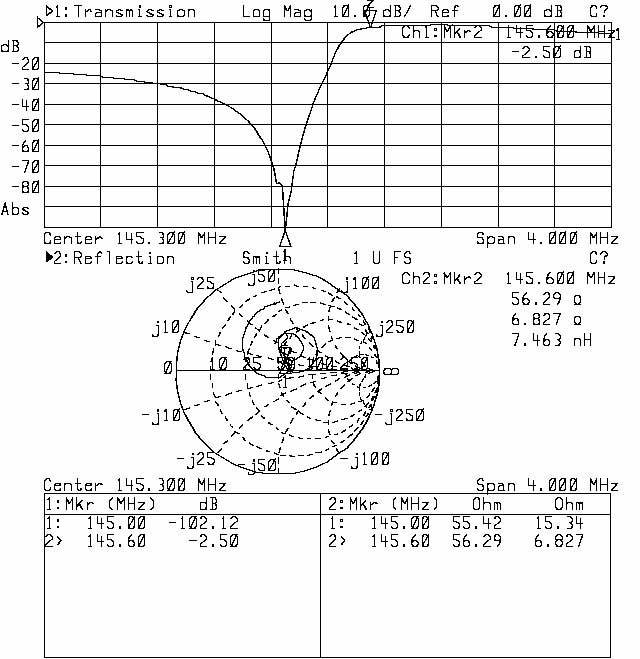

Antena-Nadajnik - S12(log), S11(Smith) Antena-Nadajnik - S12(log), S11(Smith)
Antena-Odbiorni...
Antena-Odbiornik - S21(log) Antena-Odbiornik - S21(log)
Antena-Odbiorni...
Antena-Odbiornik - S21(log), S22(log) Antena-Odbiornik - S21(log), S22(log)
Antena-Odbiorni...
Antena-Odbiornik - S21(log), S22(log) Antena-Odbiornik - S21(log), S22(log)
Antena-Odbiorni...
Antena-Odbiornik - S21(log), S22(Smith) Antena-Odbiornik - S21(log), S22(Smith)
Antena-Nadajnik...
Antena-Nadajnik - S21(log) Antena-Nadajnik - S21(log)
Antena-Nadajnik...
Antena-Nadajnik - S21(log), S22(log) Antena-Nadajnik - S21(log), S22(log)
Antena-Nadajnik...
Antena-Nadajnik - S21(log), S22(log) Antena-Nadajnik - S21(log), S22(log)
Antena-Nadajnik...
Antena-Nadajnik - S21(log), S22(Smith) Antena-Nadajnik - S21(log), S22(Smith)
