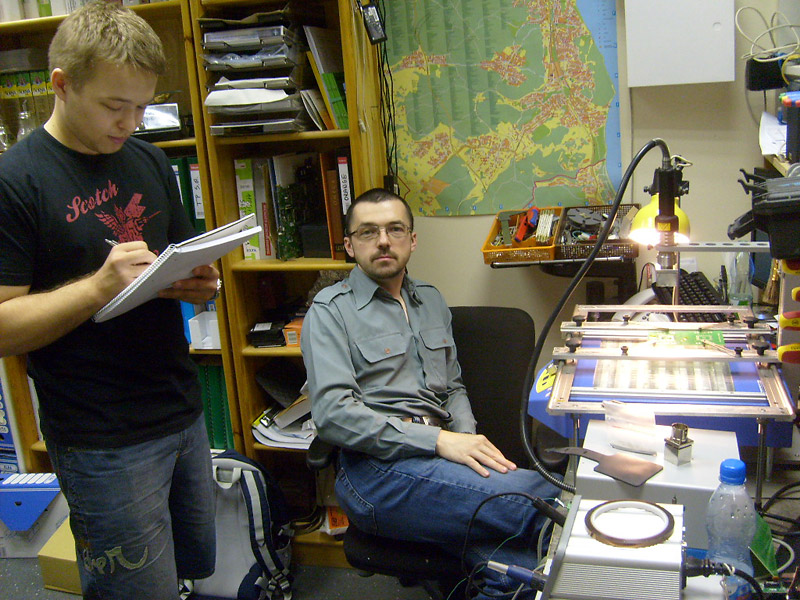

 renexPragnę poinformować kolegów zainteresowanych naprawami sprzętu elektronicznego zawierającego układy BGA a także planujących zakup zaawansowanego sprzętu do lutowania, montażu i diagnostyki w serwisach elektronicznych że istnieje możliwość testowania takiego sprzętu przed zakupem w firmie RENEX z Włocławka. W dniach 26 i 28 lipca 2011 skorzystałem z takiej możliwości zapraszając w dwa miejsca doradcę technicznego RENEX wraz z aparaturą.

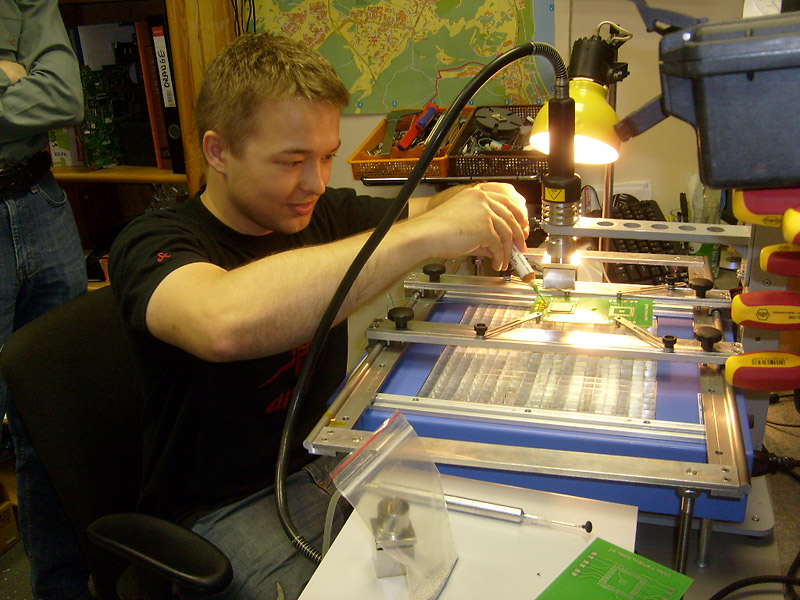

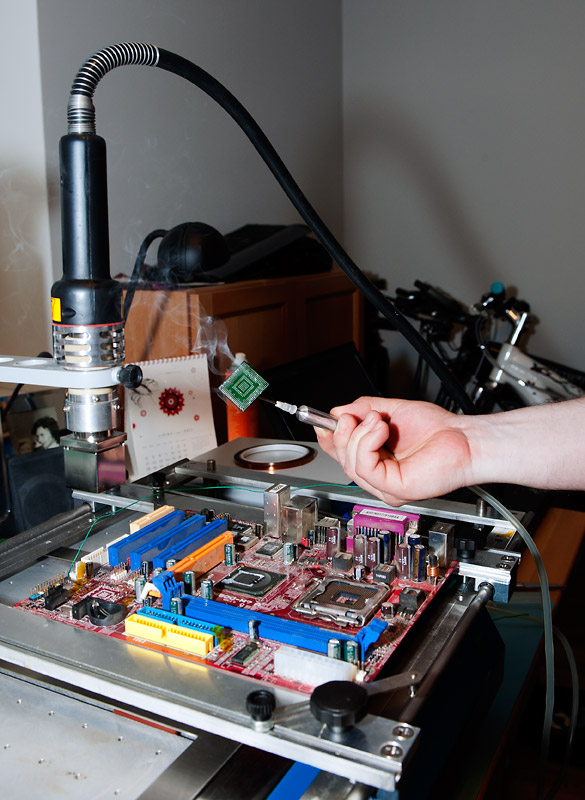

 Dzięki tym demonstracjom mieliśmy możliwość zapoznać się ze sprzętem, nauczyć się samodzielnie demontować i montować układy BGA o także przeprowadzić pełny reballing własnych uszkodzonych urządzeń zarówno przy użyciu sit jak i ręcznie.

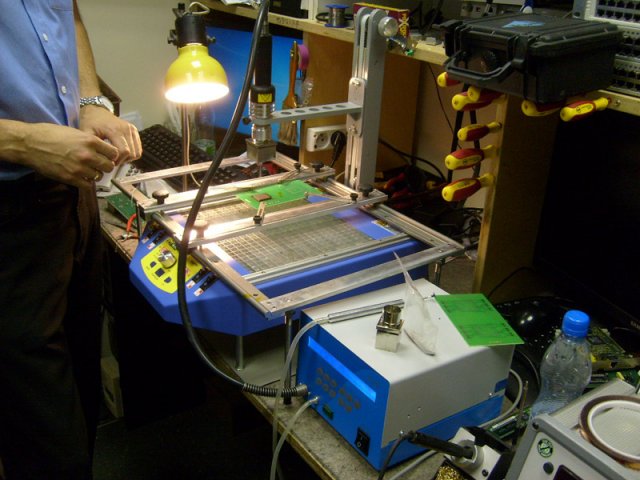

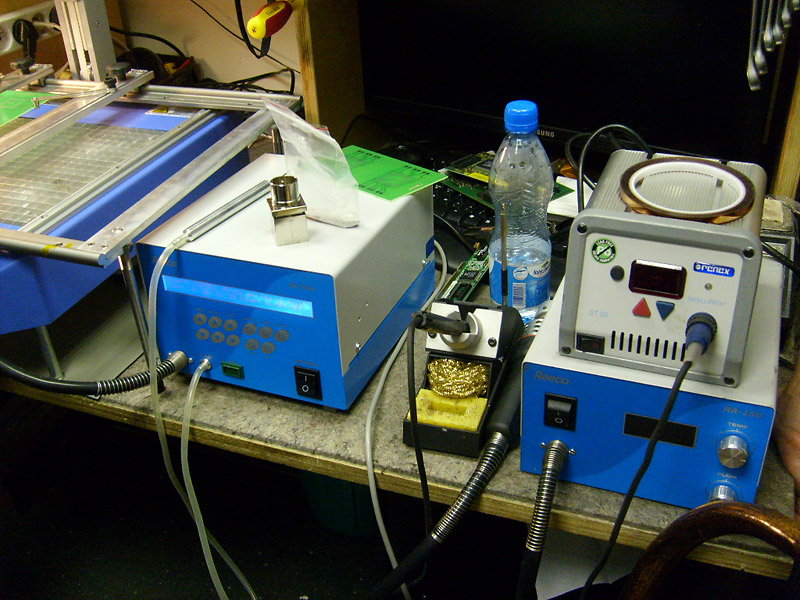

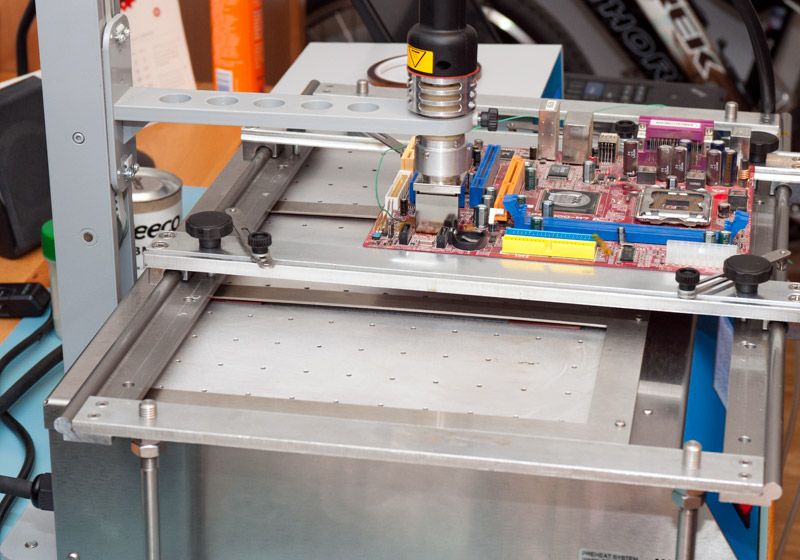

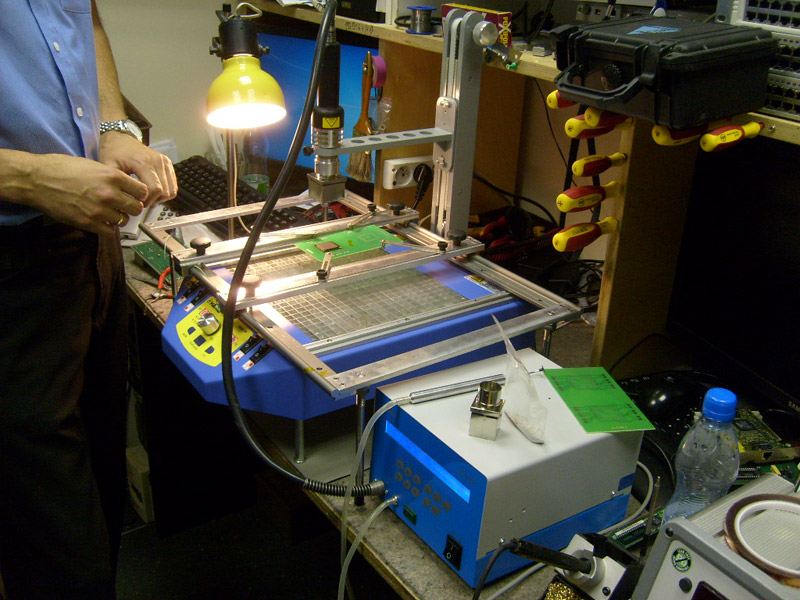

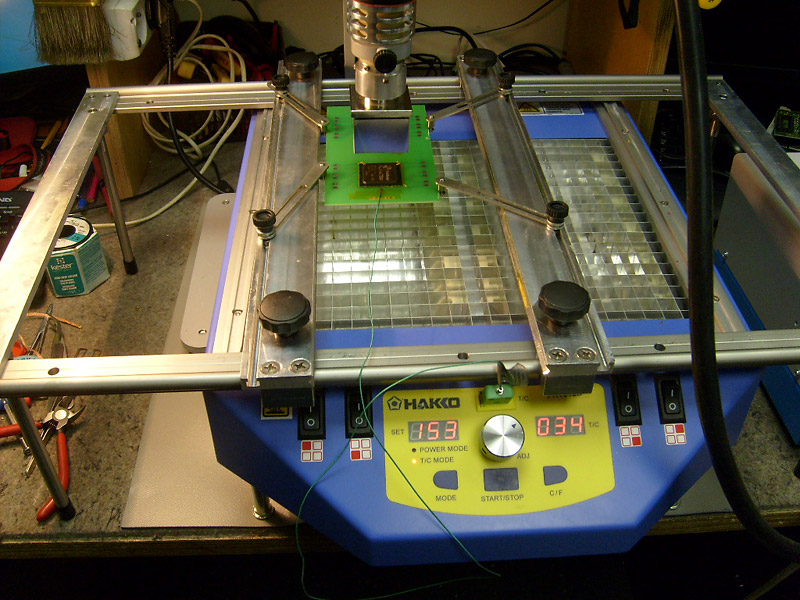

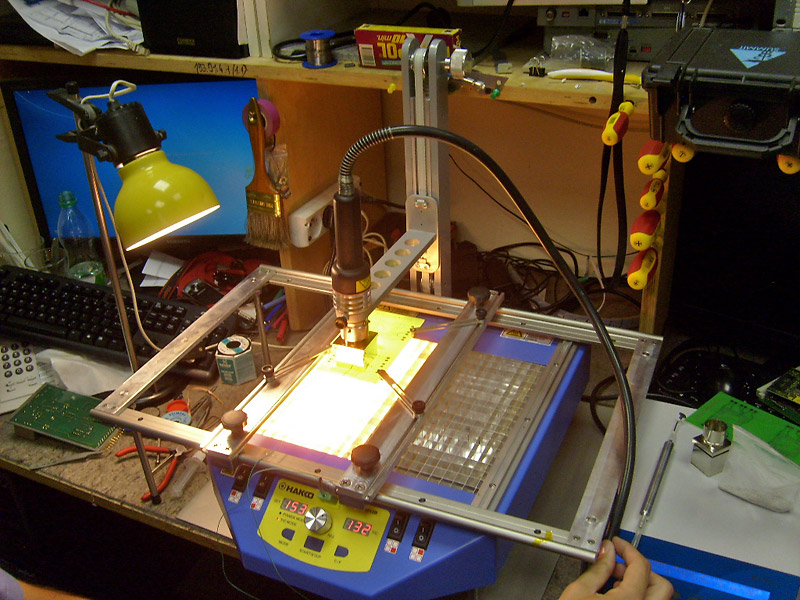

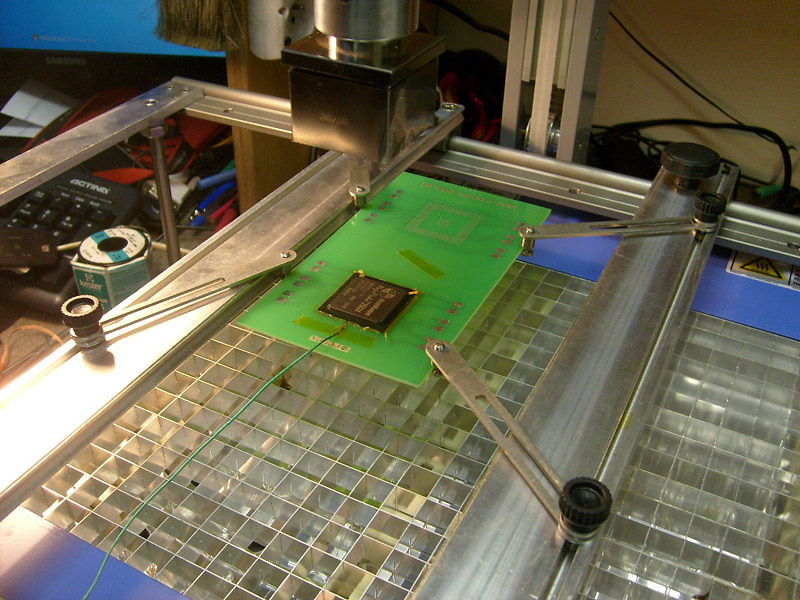

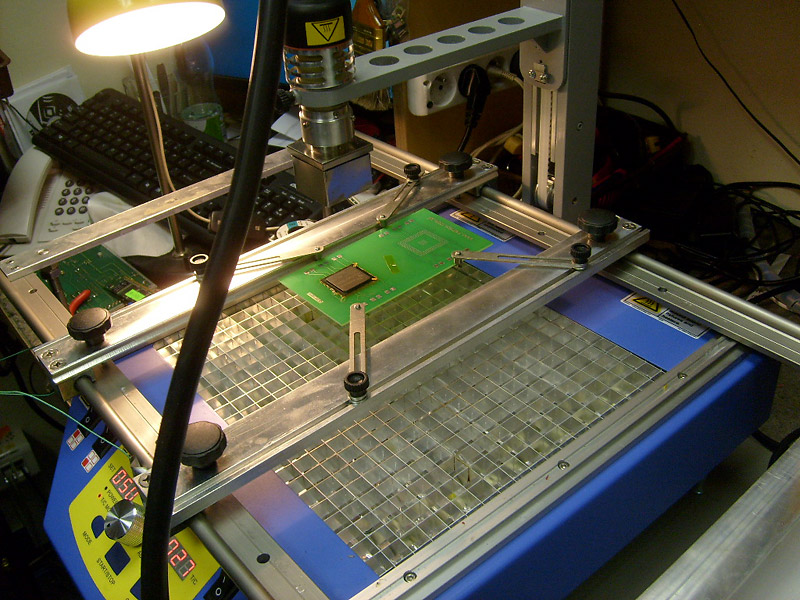

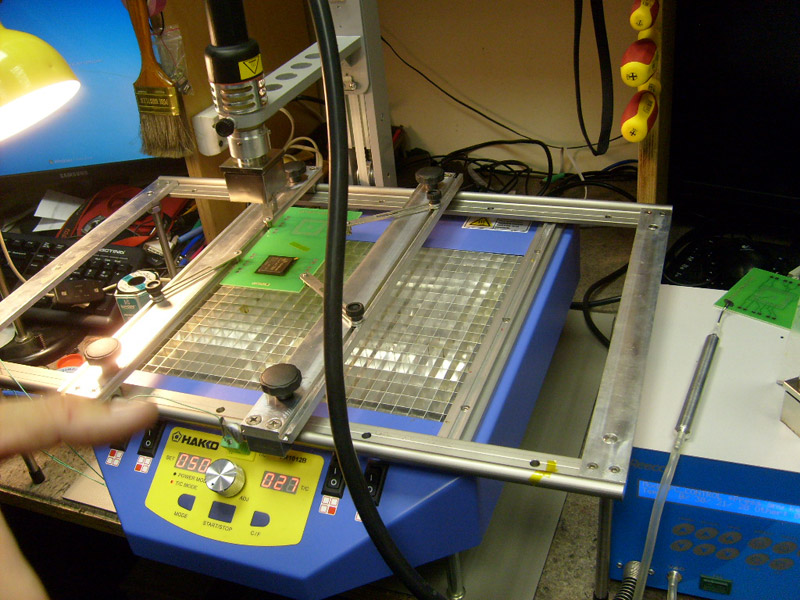

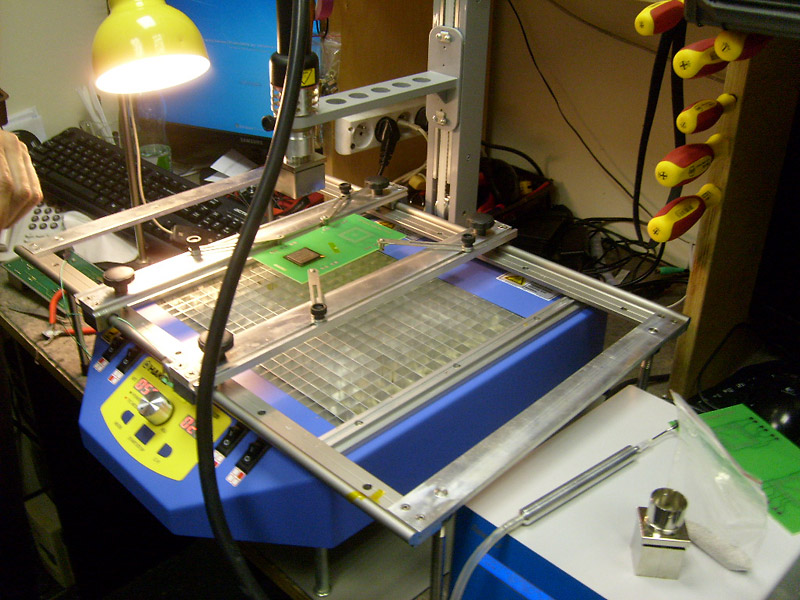

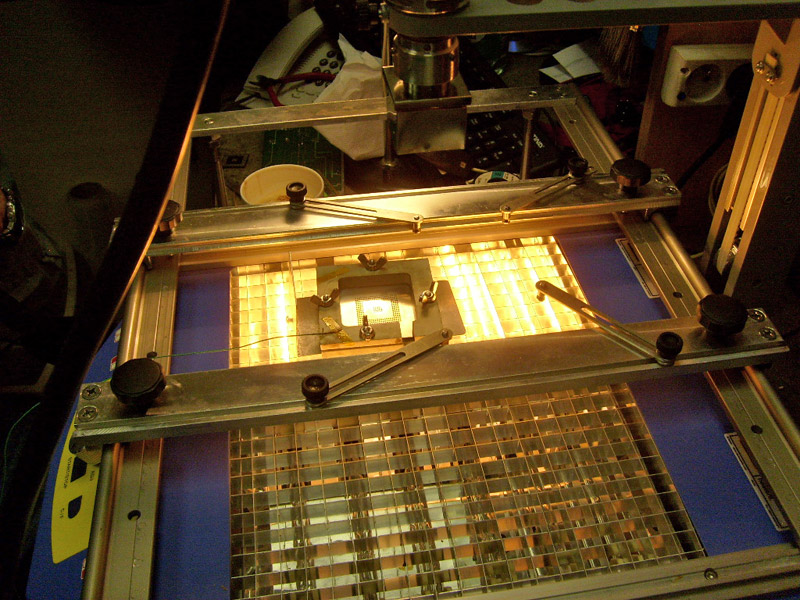

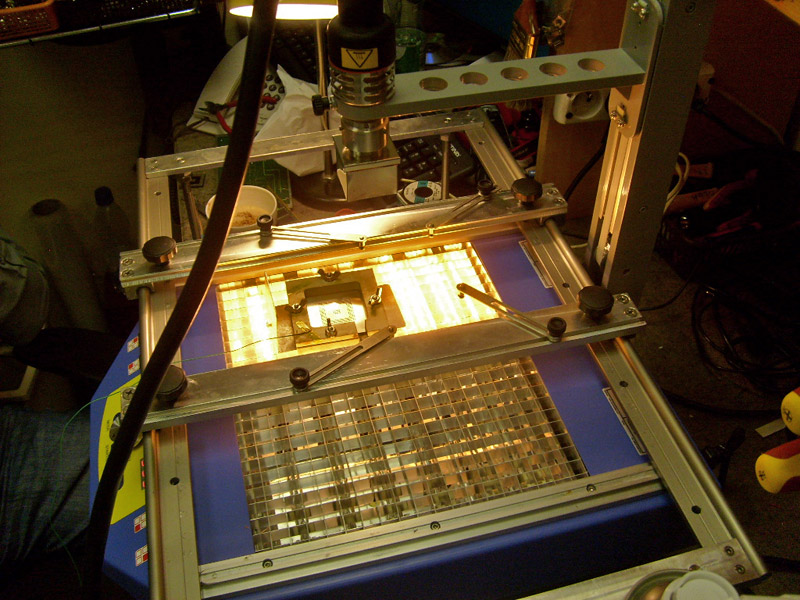

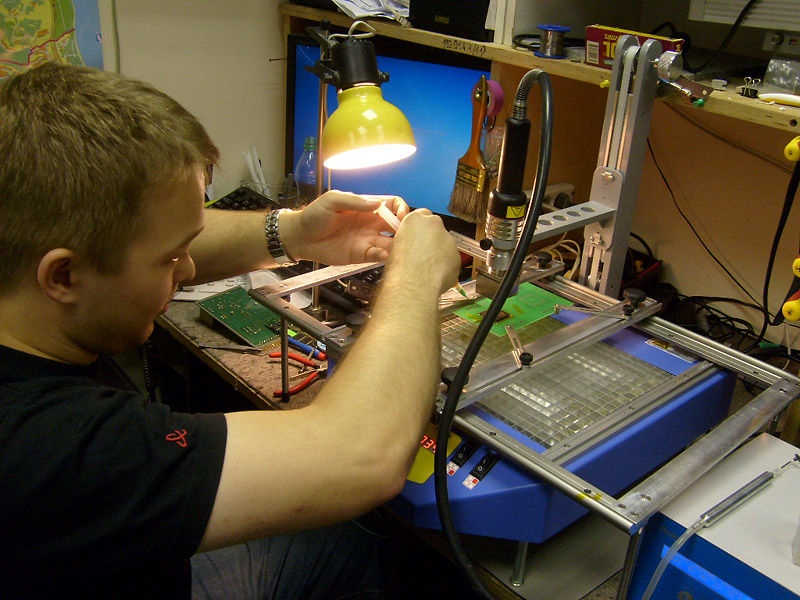

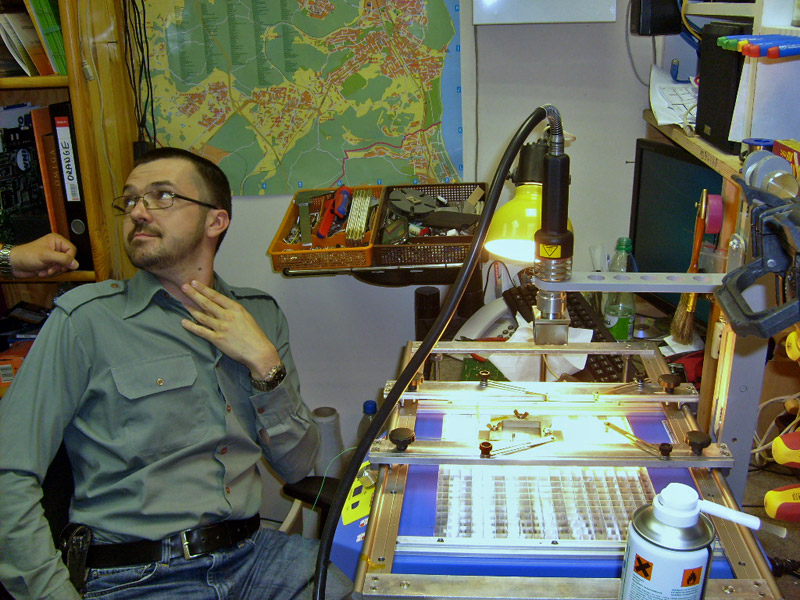

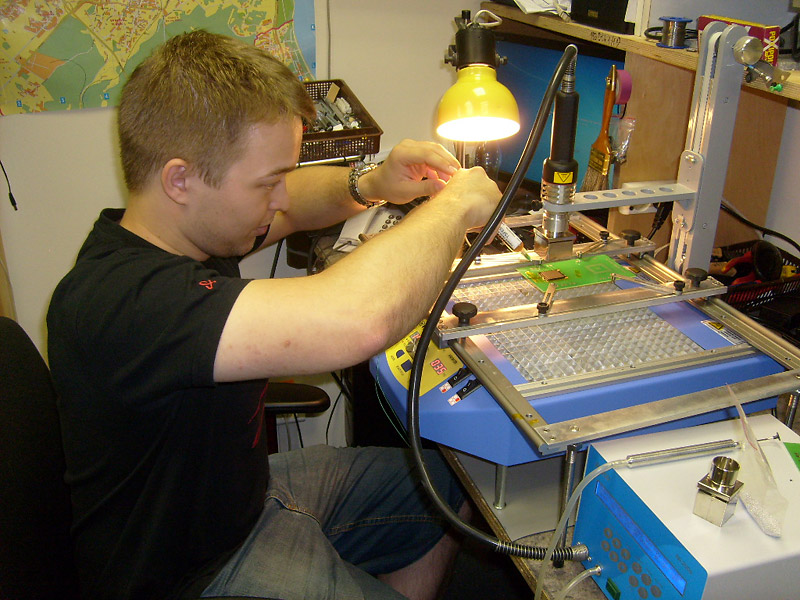

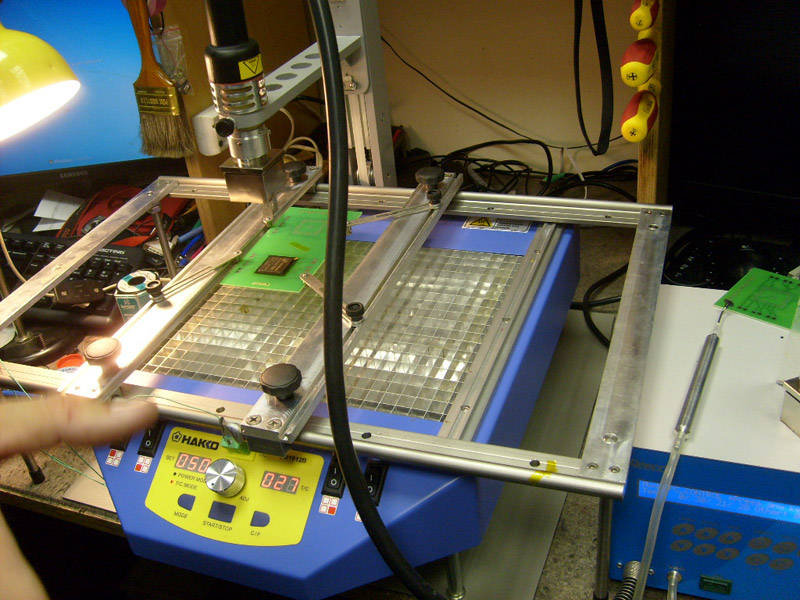

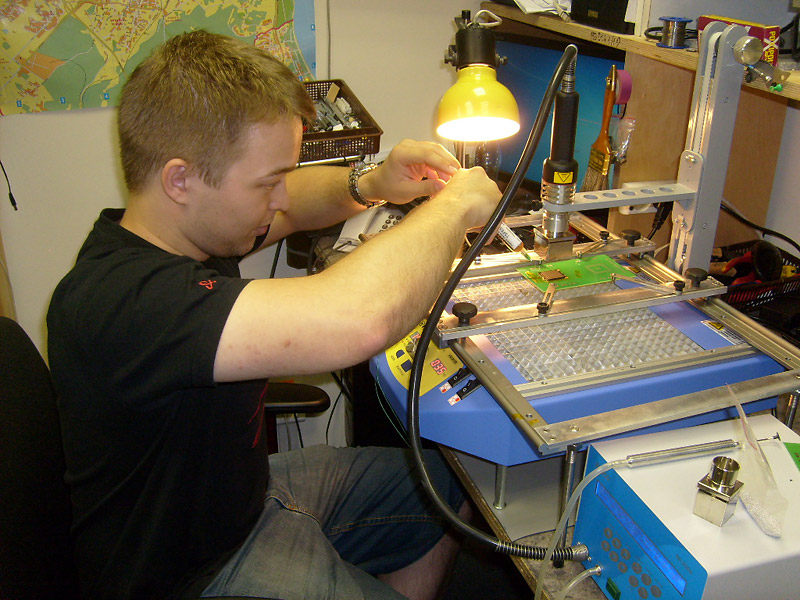

 Pierwszego dnia pracowaliśmy przy użyciu podgrzewacza halogenowego HAKKO FR-1012B, wykonując montaże i demontaże na płytach i układach ćwiczebnych, zaś drugiego dnia dokonywaliśmy samodzielnych napraw własnego sprzętu przy użyciu zestawu z większym podgrzewaczem konwekcyjnym. Wykonaliśmy również próby demontażu i ponownego montażu układów w obudowach PLCC i PQFP - np. chipów na kartach sieciowych, układów pamięci na modułach DDR i innych. Karty sieciowe, płyty i pamięci testowaliśmy po takich operacjach uzyskując pełną sprawność po demontażu i ponownym lutowaniu podzespołów.

bga_training_01
bga_training_01 bga_training_01
bga_training_02
bga_training_02 bga_training_02
bga_training_03
bga_training_03 bga_training_03
bga_training_04
bga_training_04 bga_training_04
bga_training_05
bga_training_05 bga_training_05
bga_training_06
bga_training_06 bga_training_06
bga_training_07
bga_training_07 bga_training_07
bga_training_08
bga_training_08 bga_training_08
bga_training_09
bga_training_09 bga_training_09
bga_training_10
bga_training_10 bga_training_10
bga_training_11
bga_training_11 bga_training_11
bga_training_13
bga_training_13 bga_training_13
bga_training_14
bga_training_14 bga_training_14
bga_training_15
bga_training_15 bga_training_15
bga_training_16
bga_training_16 bga_training_16

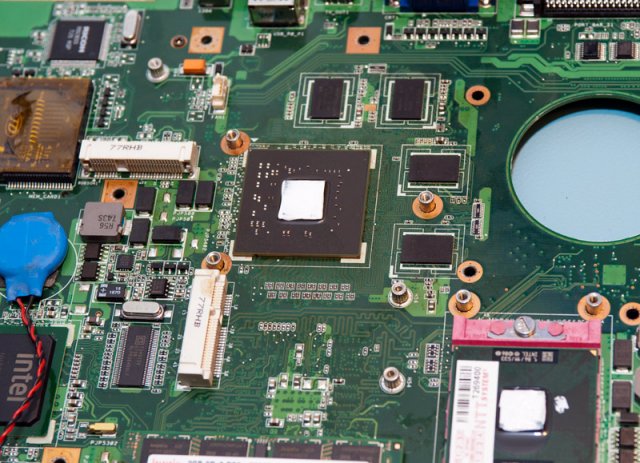

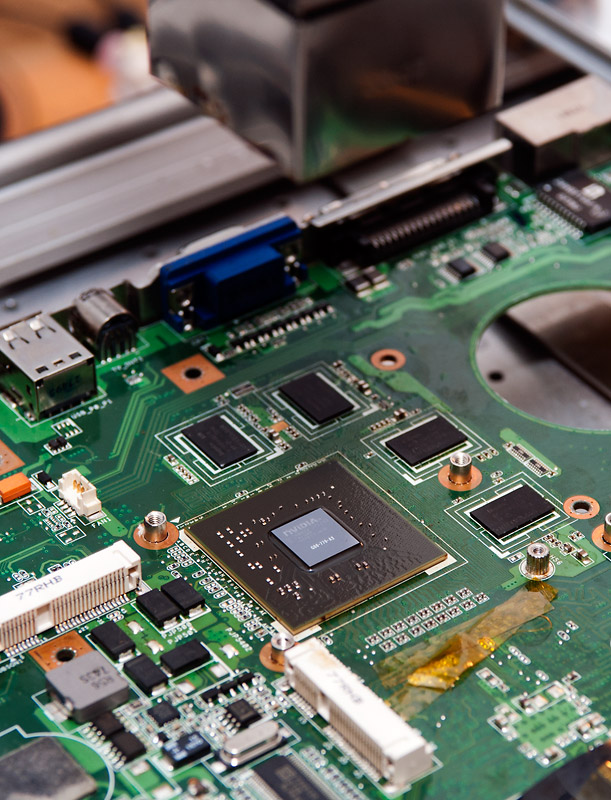

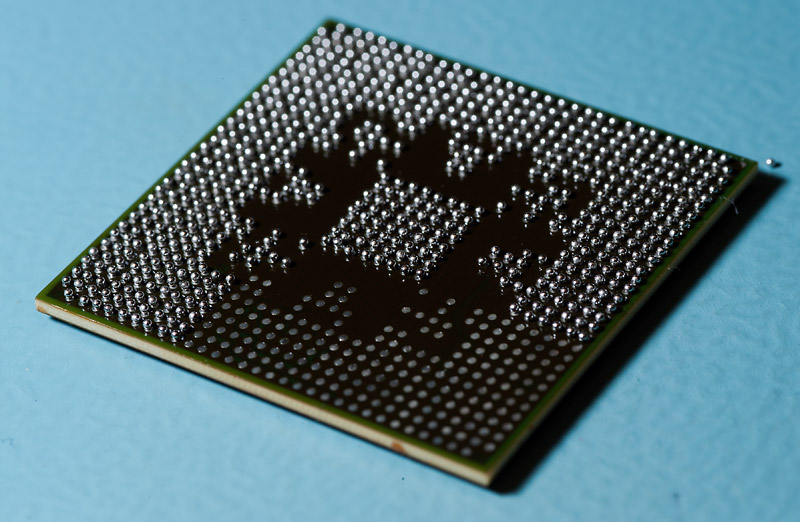

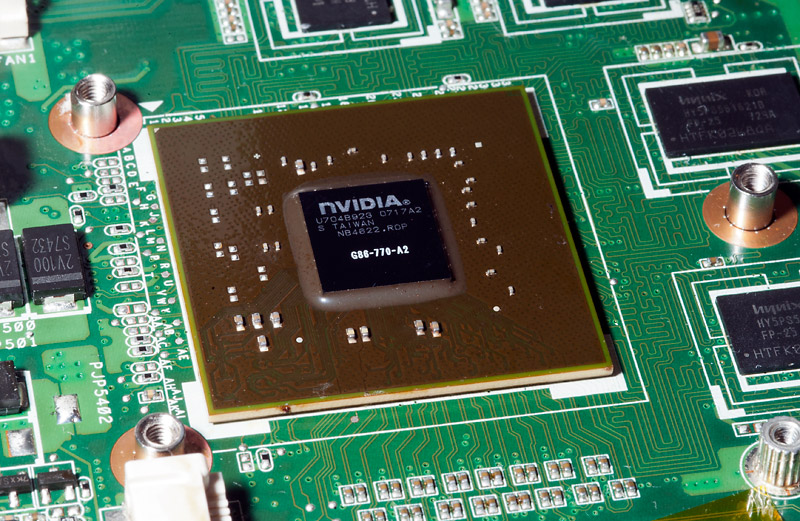

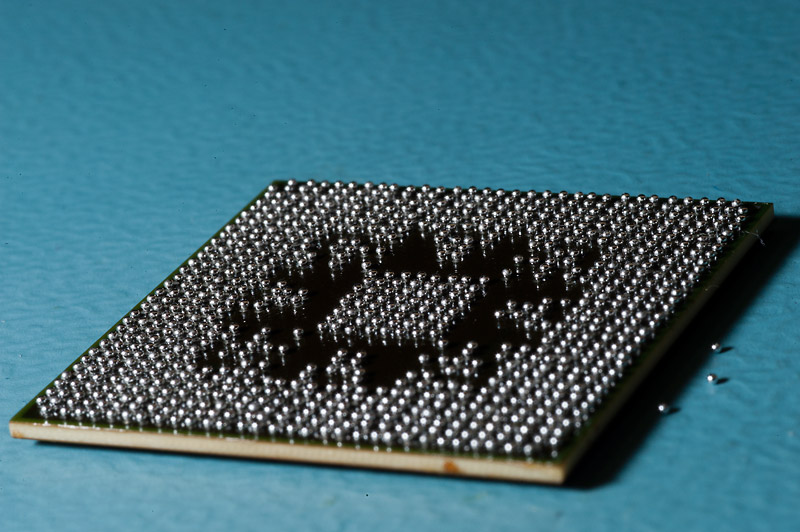

  Drugiego dnia spróbowaliśmy wykonać pełny reballing układu nVidia 8600M GS nie posiadając pasującego sita a jedynie kulki SnAg 0,6mm i spory zapas cierpliwości.

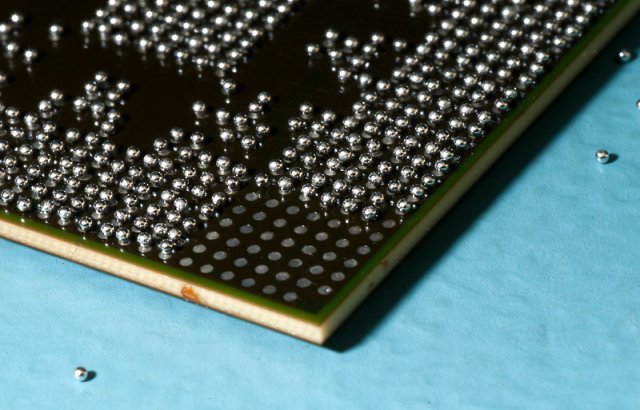

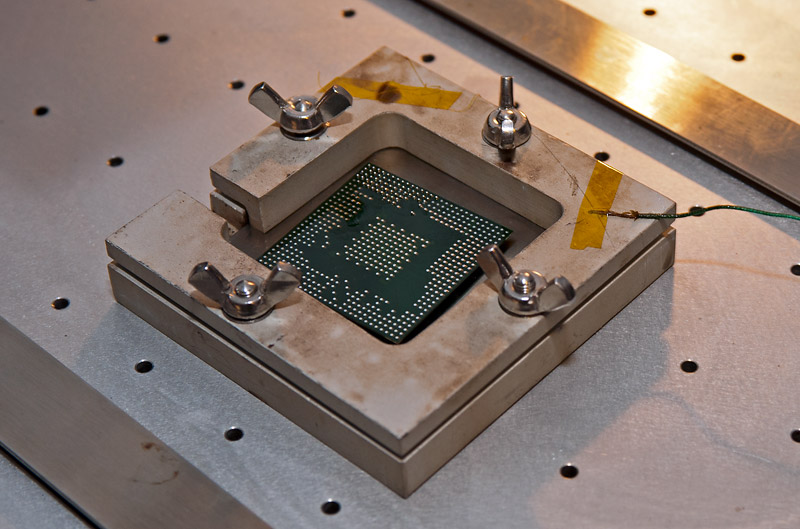

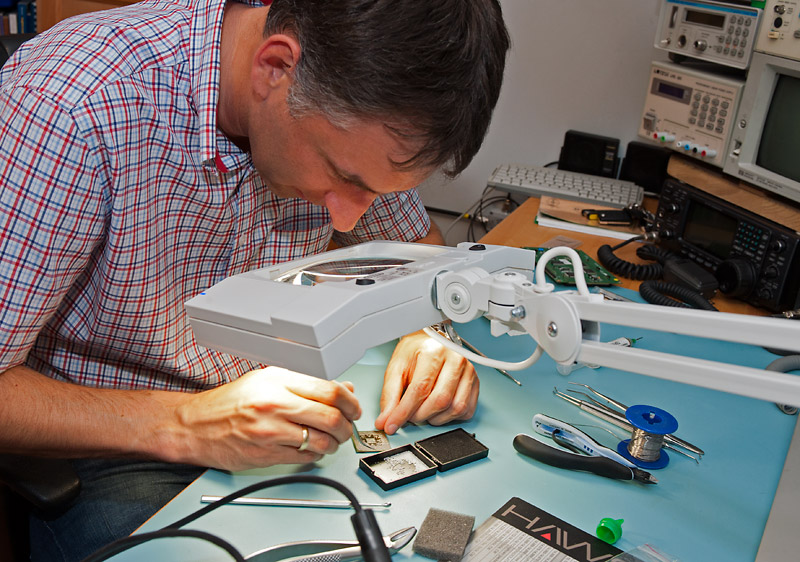

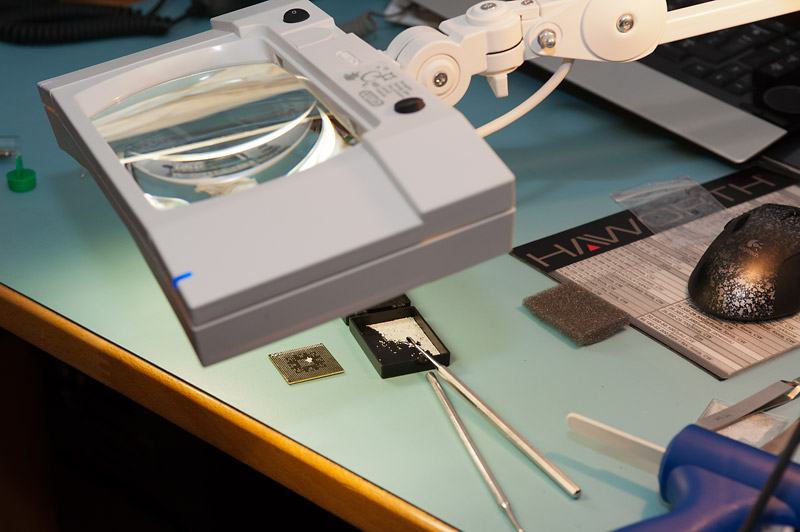

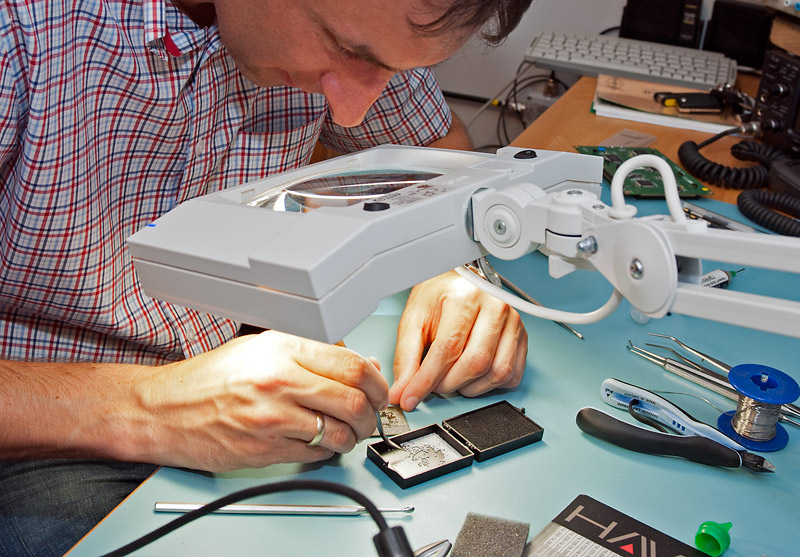

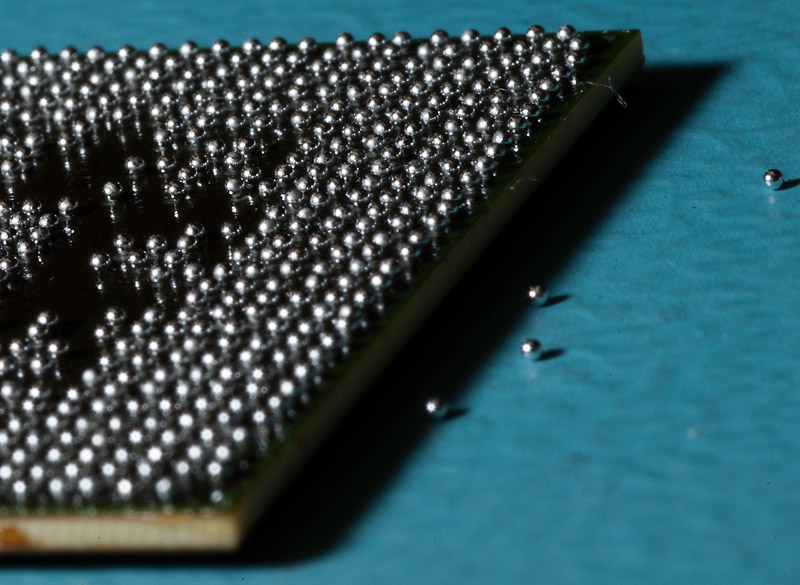

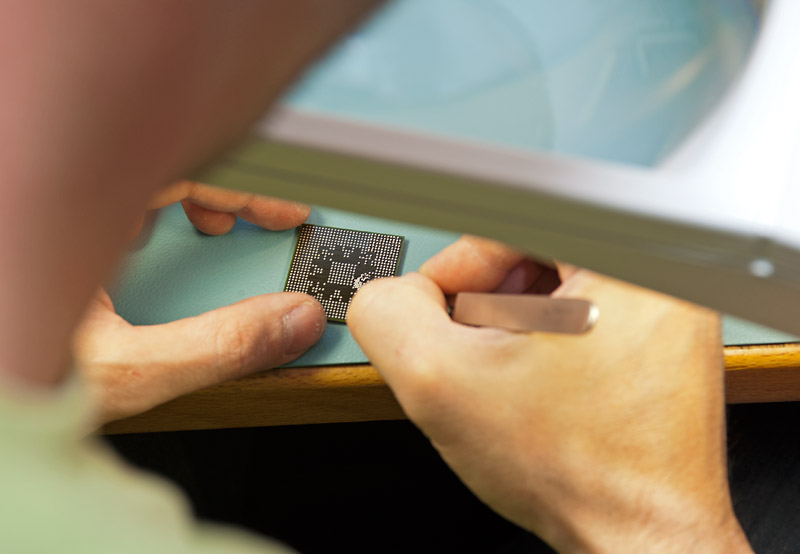

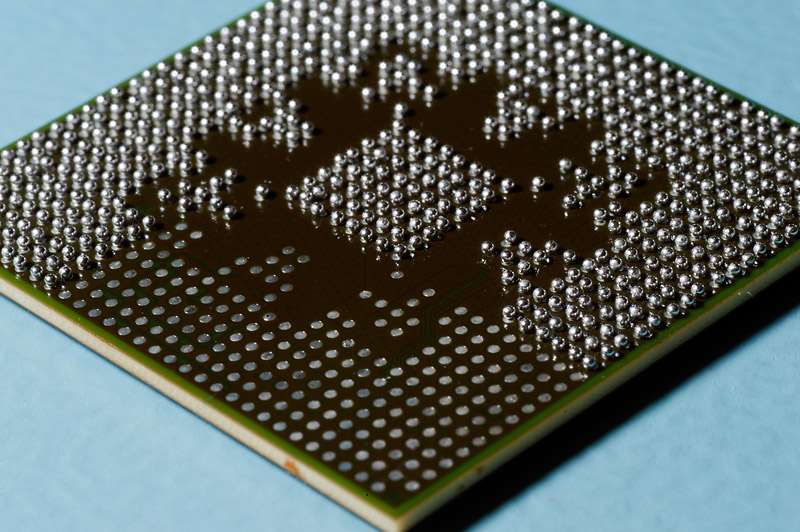

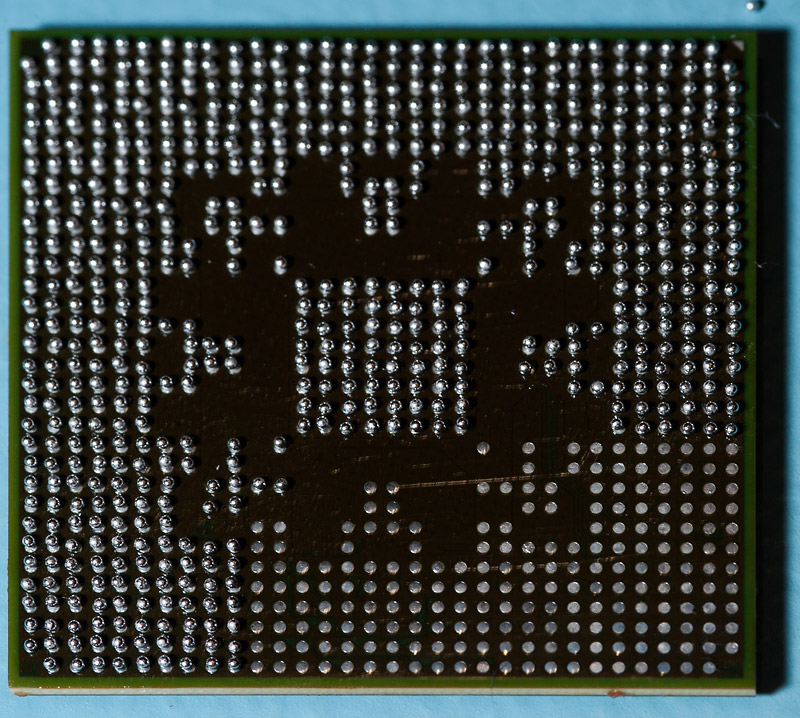

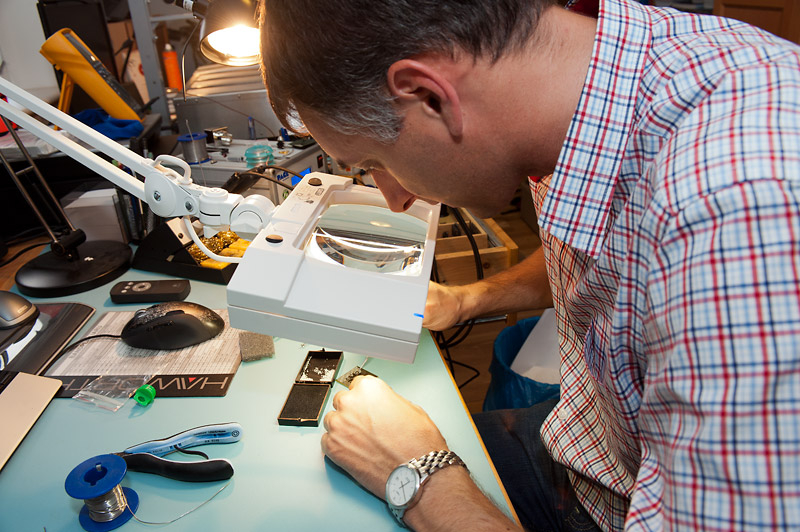

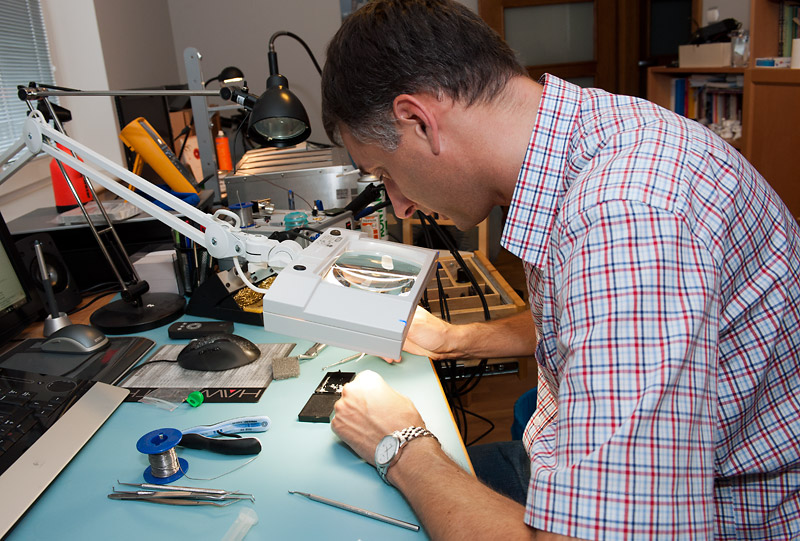

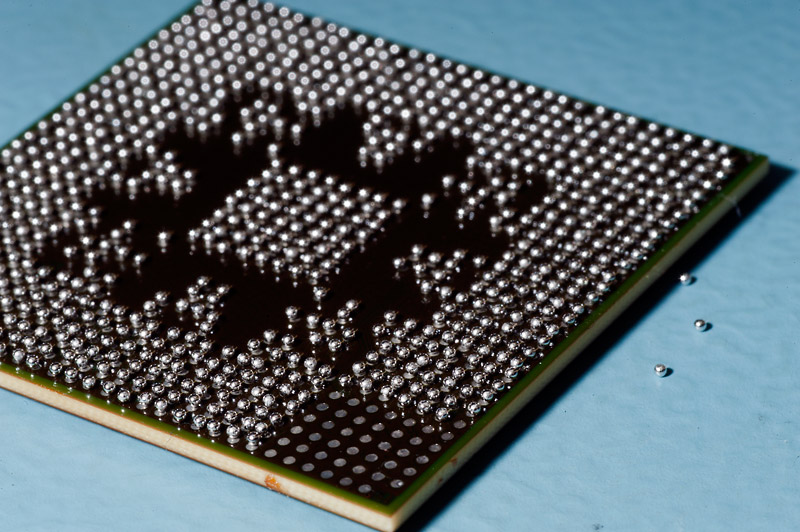

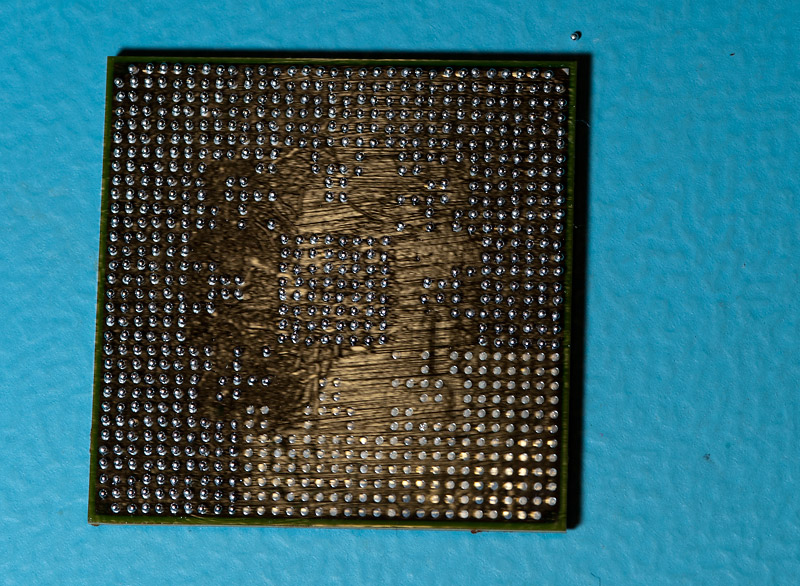

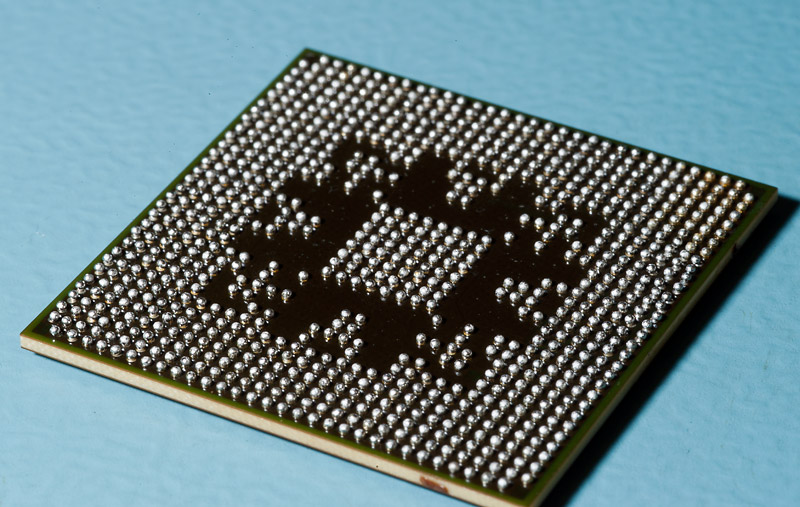

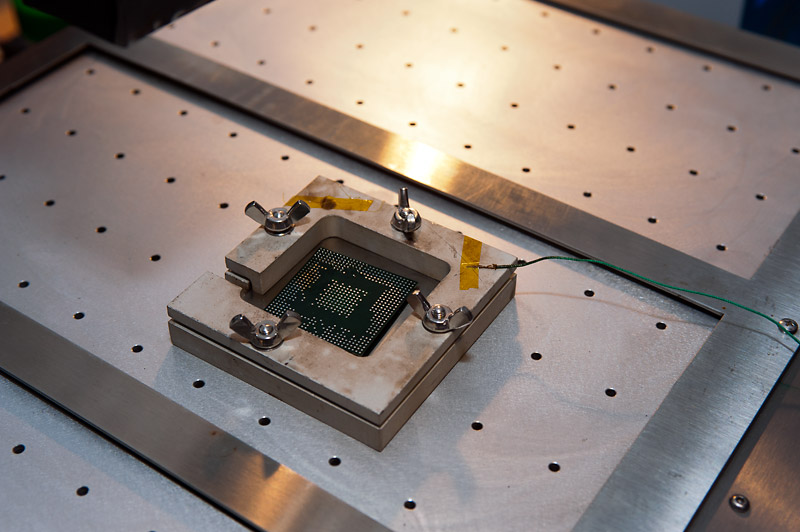

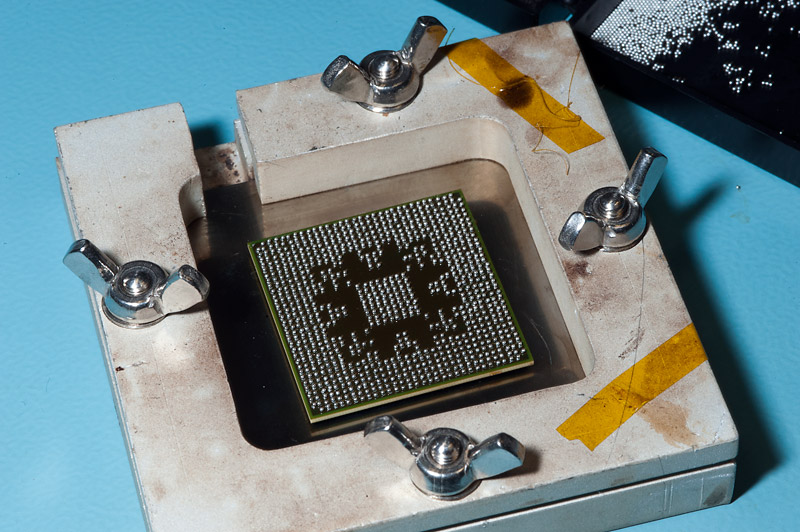

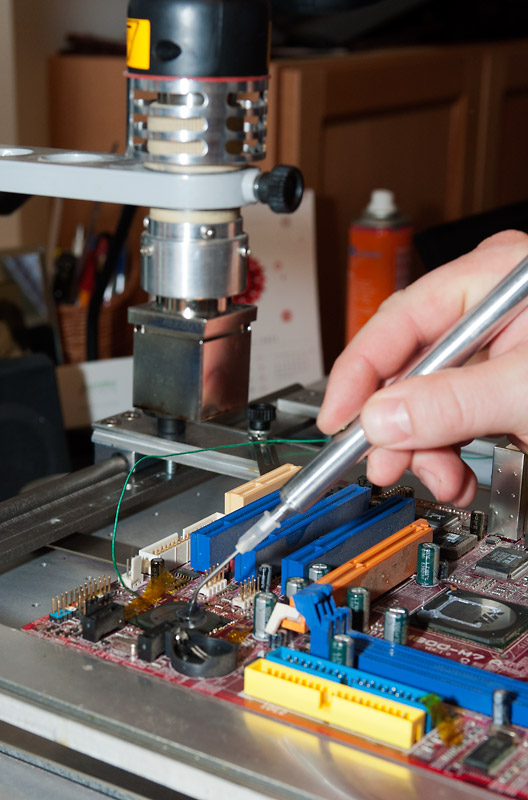

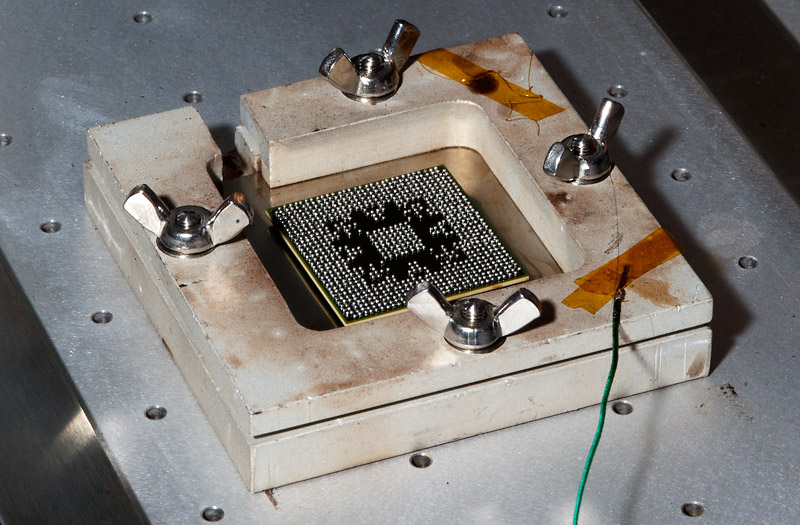

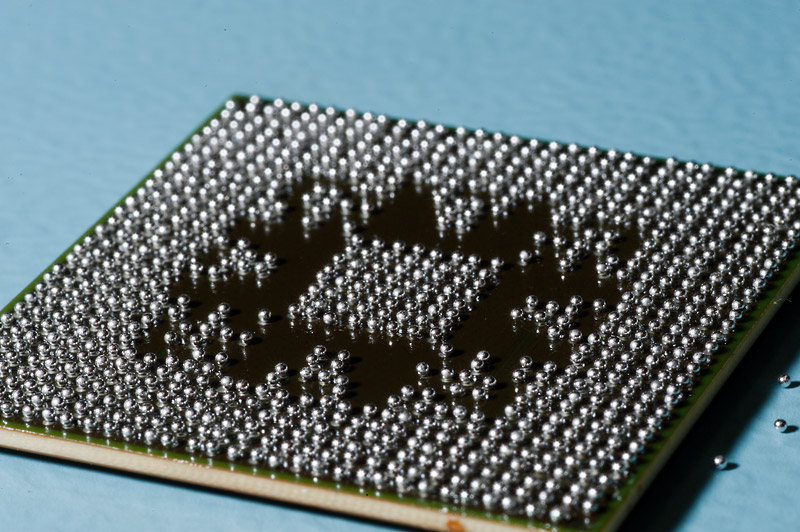

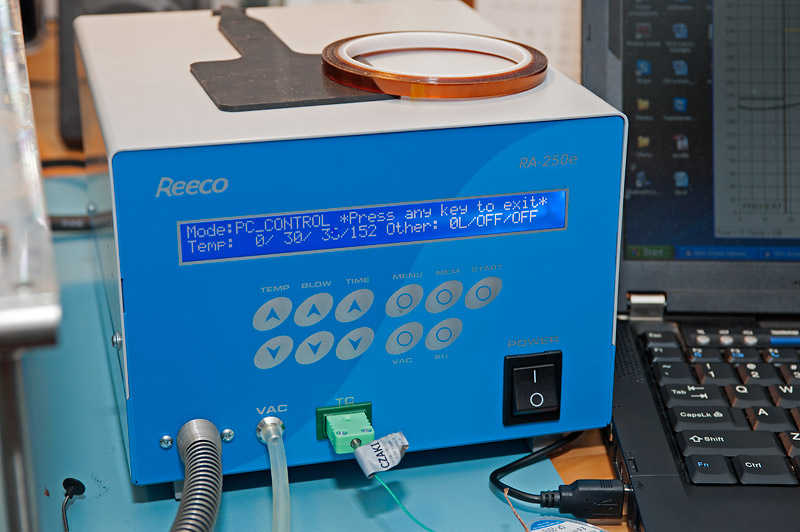

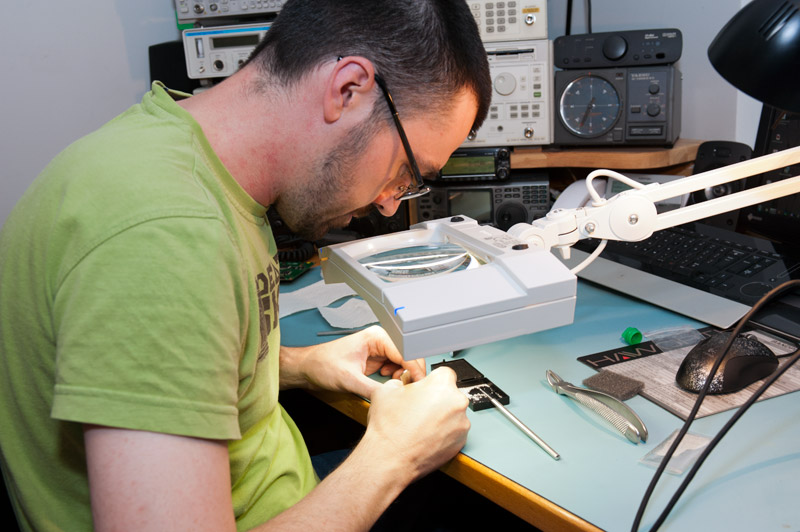

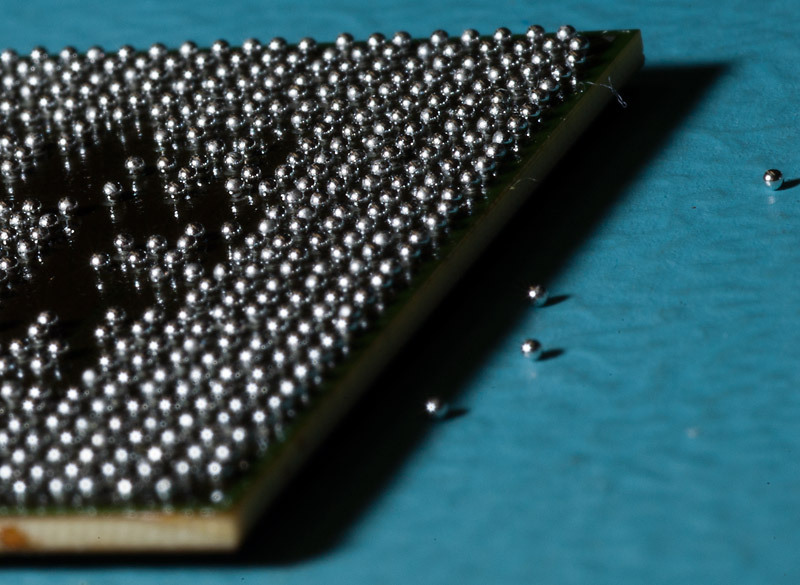

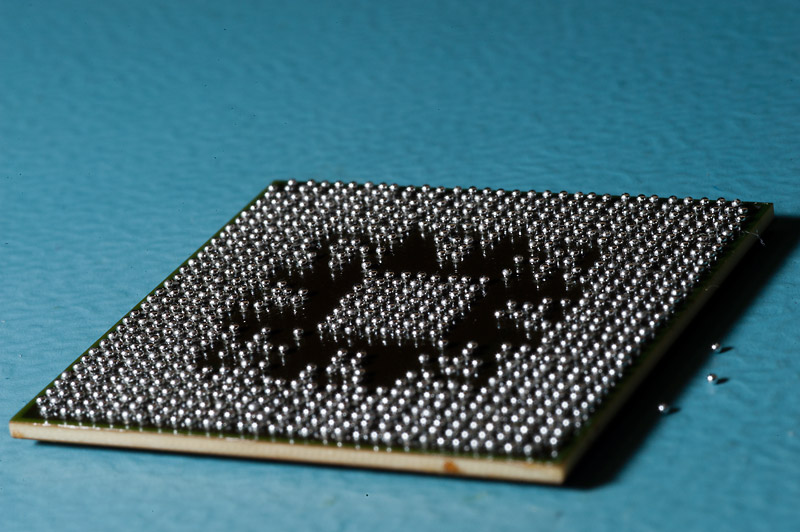

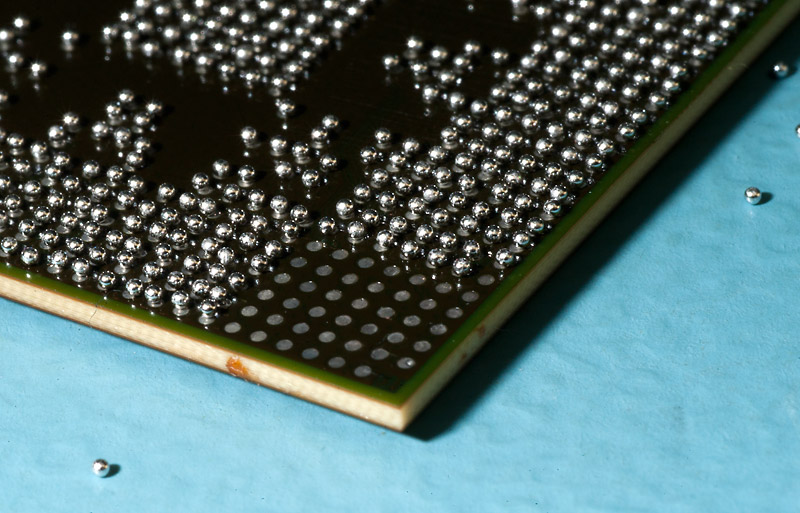

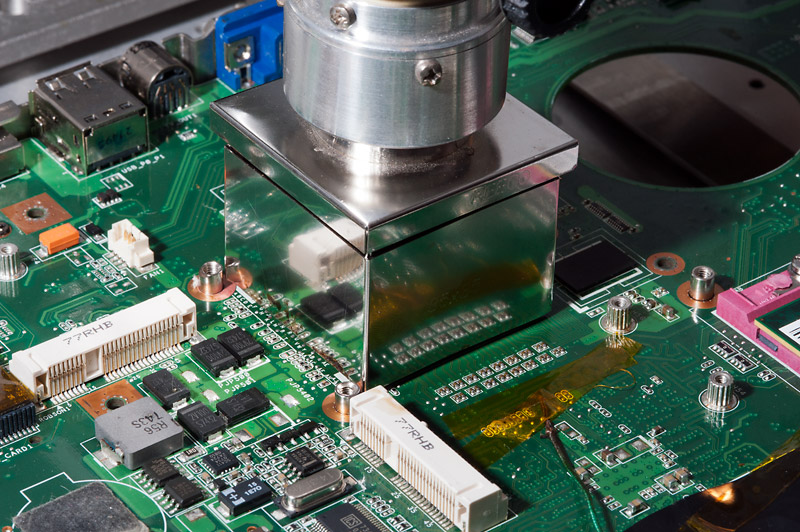

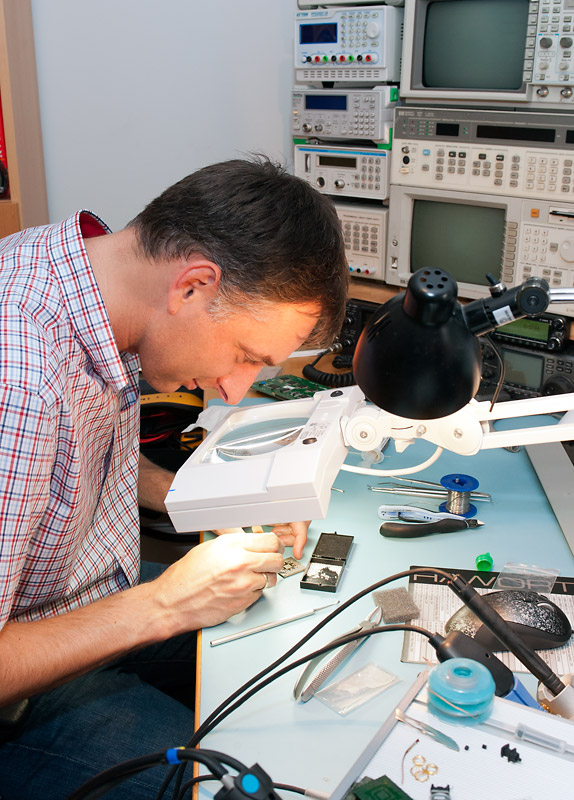

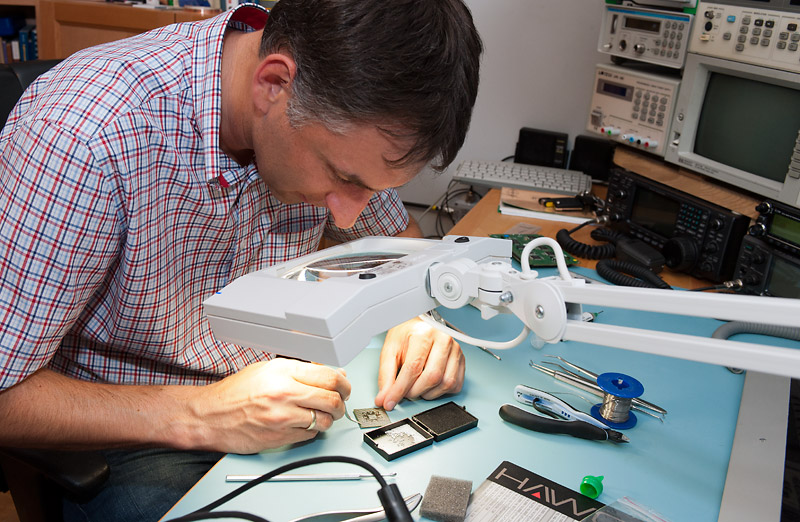

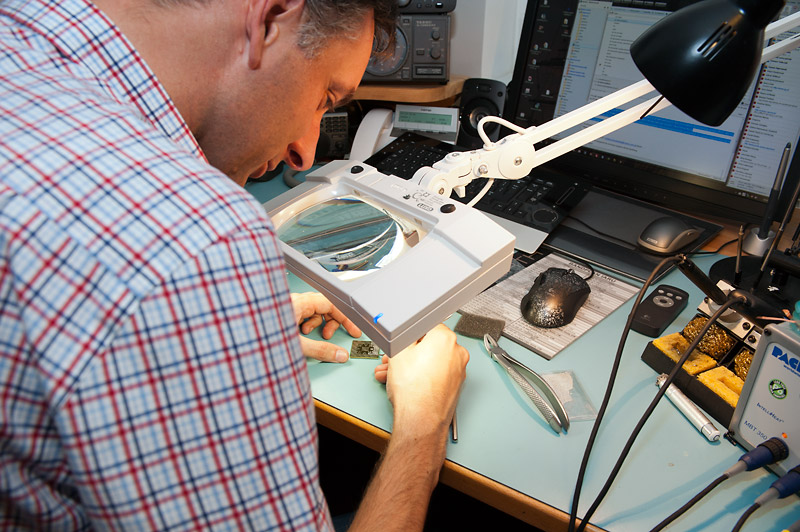

 Zdemontowany przy użyciu stacji RECCO RE-RA250 układ został oczyszczony grotem nożowym PACE PC11240037 umieszczonym w rączce TD-100 a następnie paskiem typu Solder-Wick. 800 (osiemset !) kulek ułożyliśmy ręcznie na bardzo cienkiej warstwie topnika w paście typu Kester Tacky Flux TSF6502. Ułożenie kulek zajęło ponad dwie godziny i prawdopodobnie by się nie powiodło gdyby nie zastosowanie lupy z podświetlaniem Luxo Wave Plus. Kulki układaliśmy we dwóch, robiąc zmianę co około 200 kulek. Kulki przetopiliśmy na podgrzewaczu za pośrednictwem szablonu, ramki i sita z innym rastrem - jako ochrony przed bezpośrednim grzaniem.

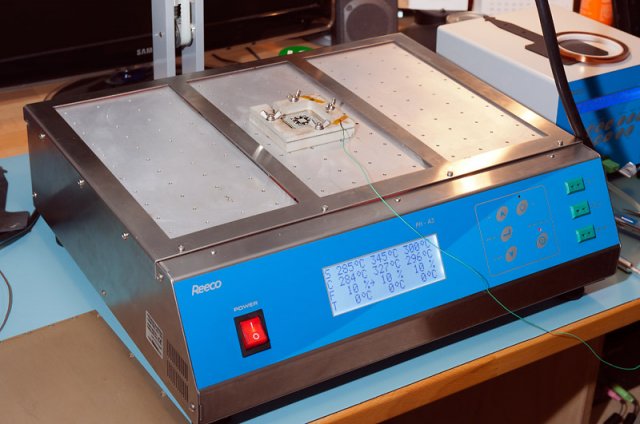

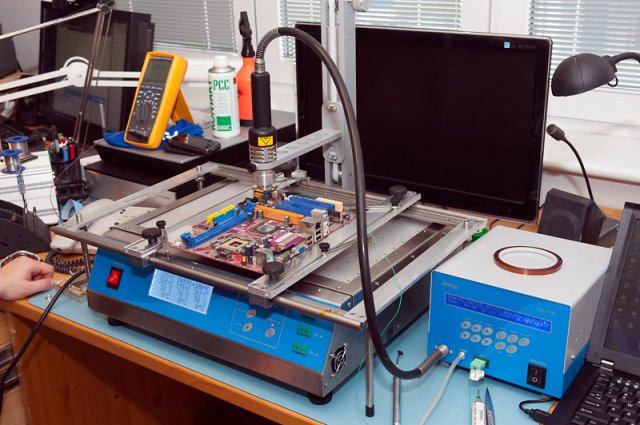

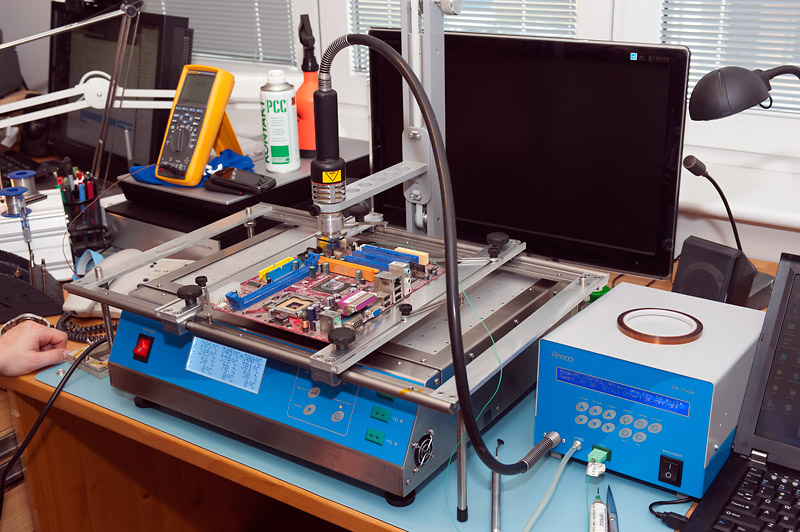

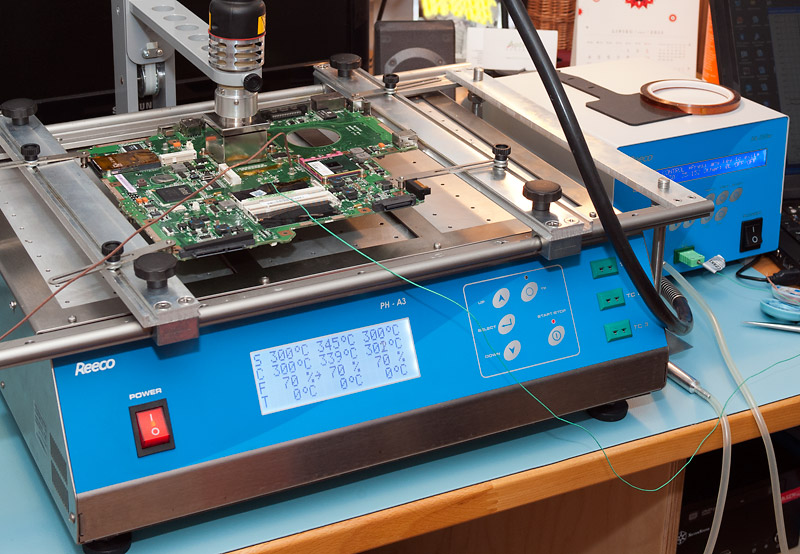

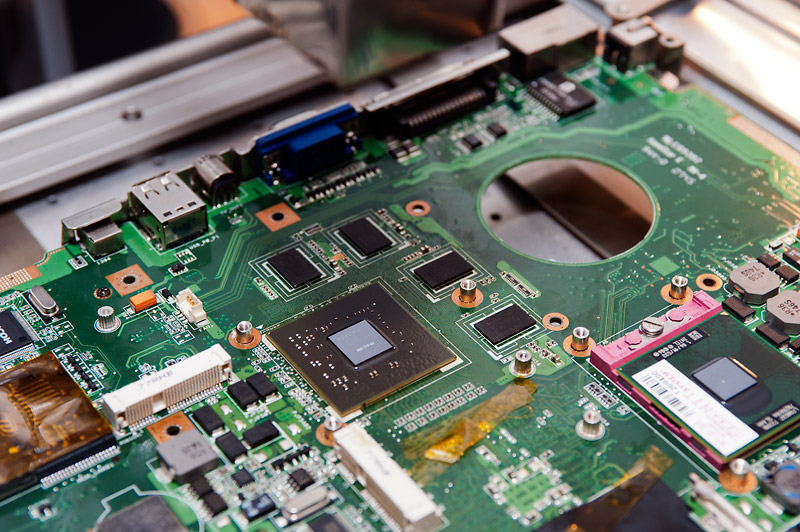

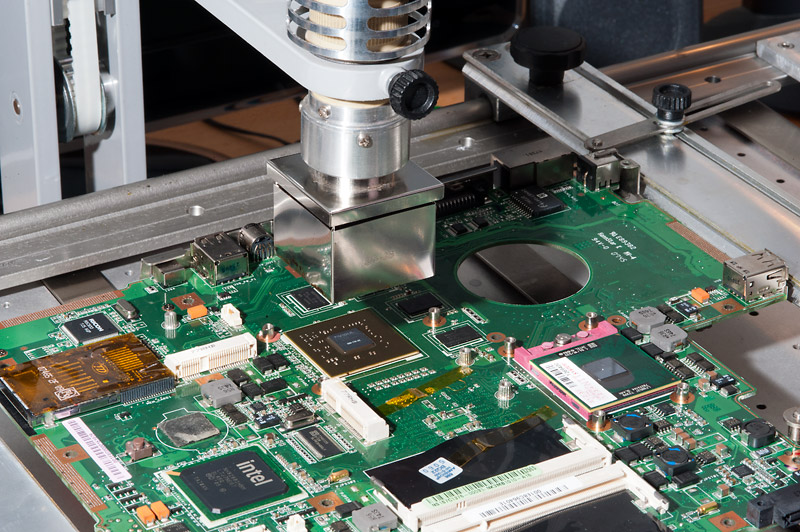

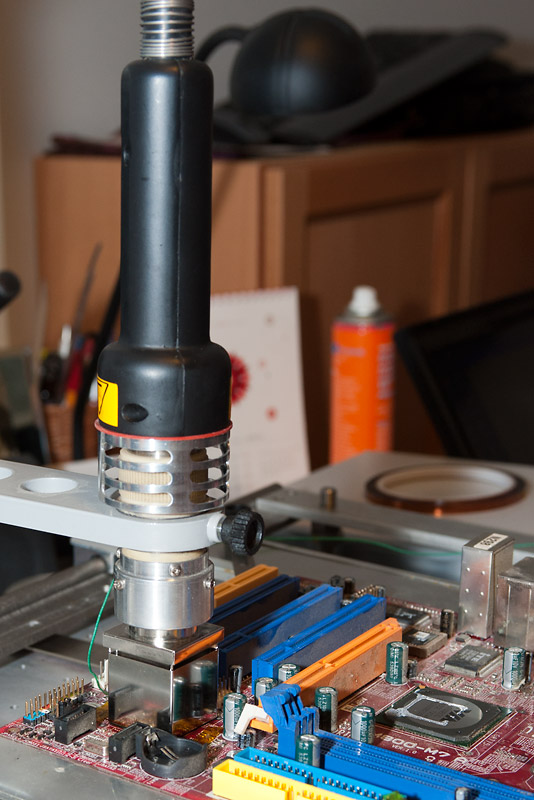

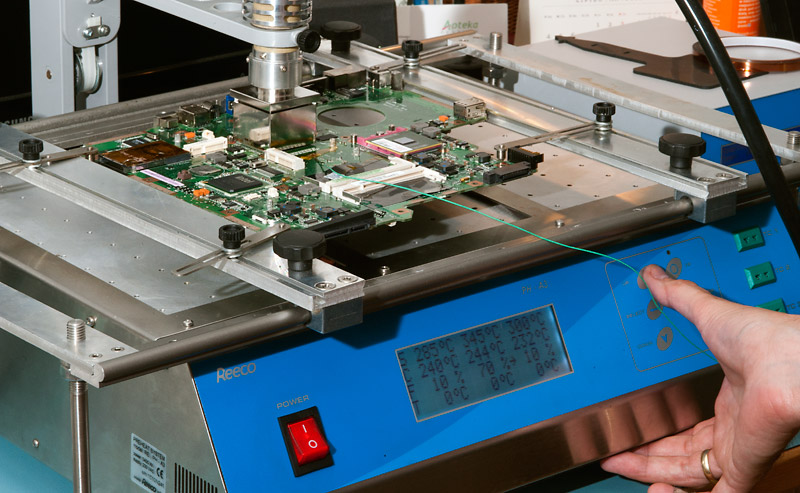

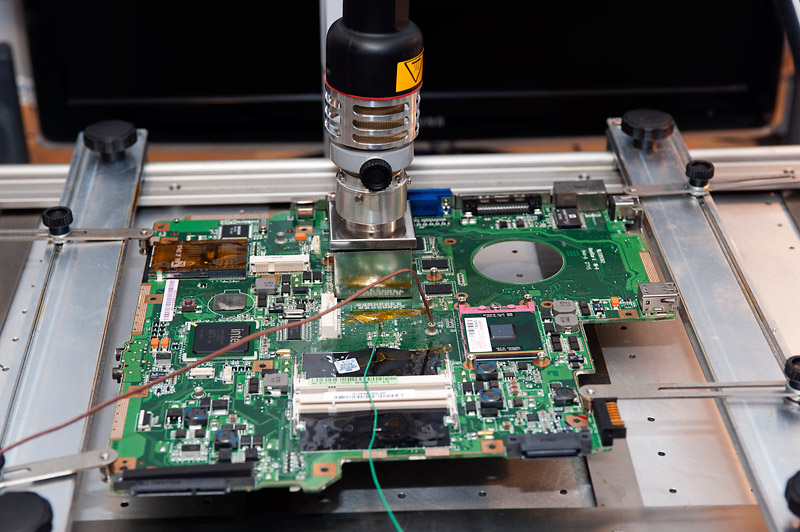

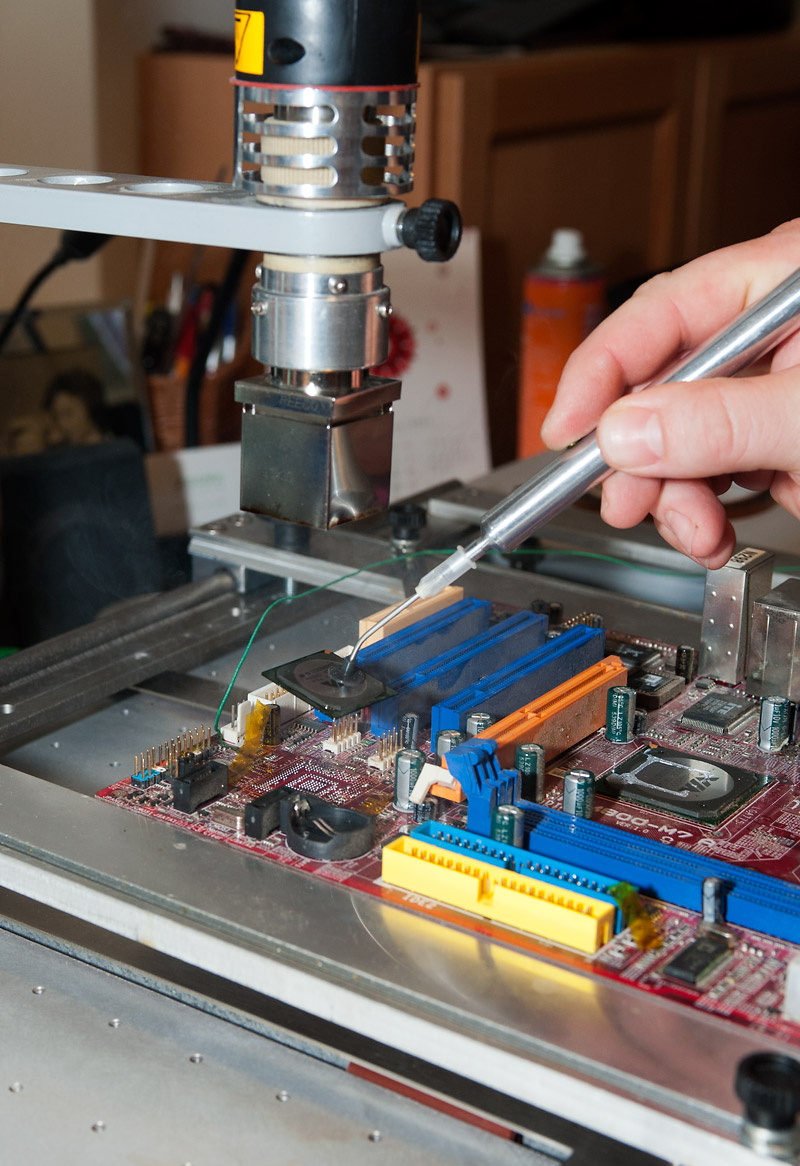

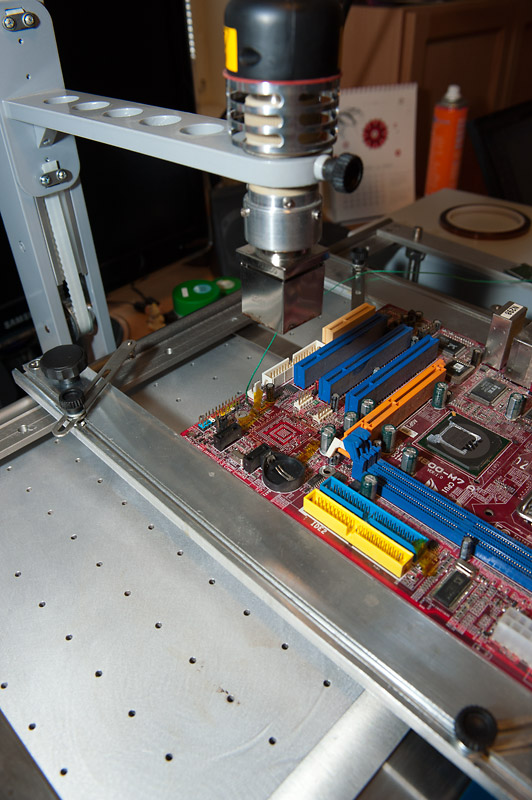

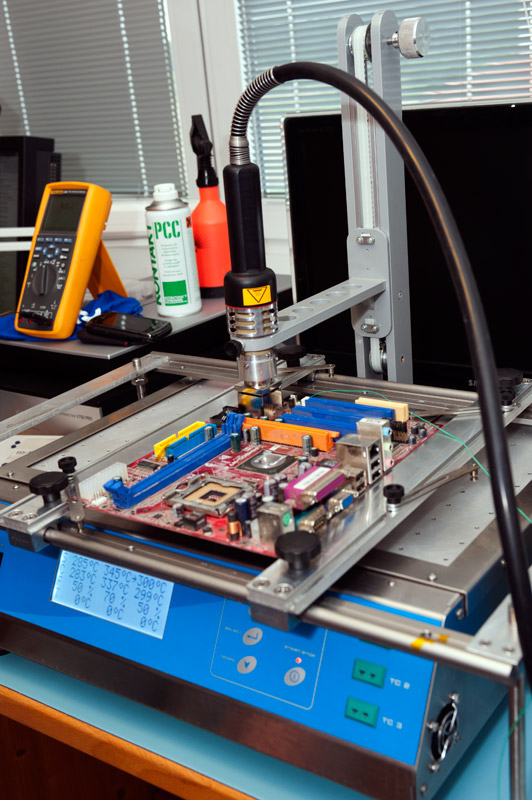

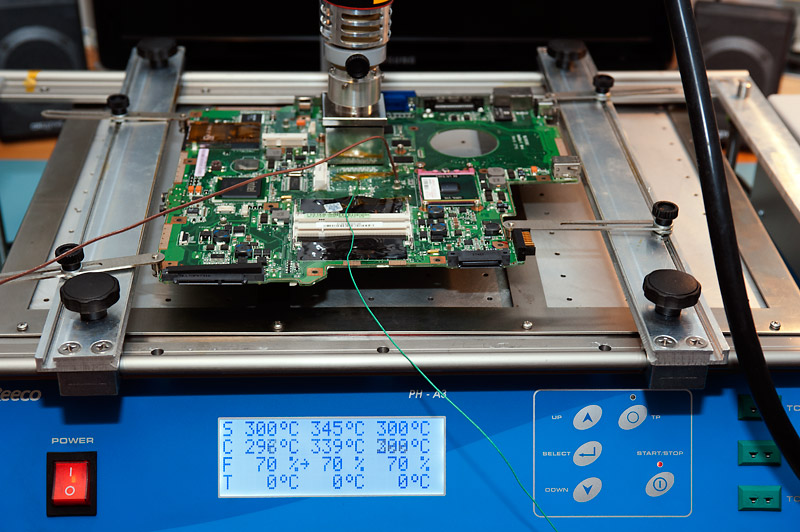

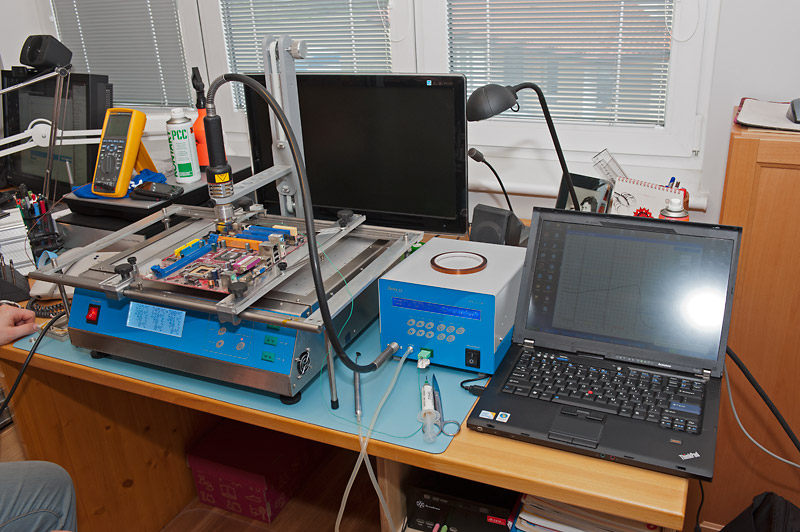

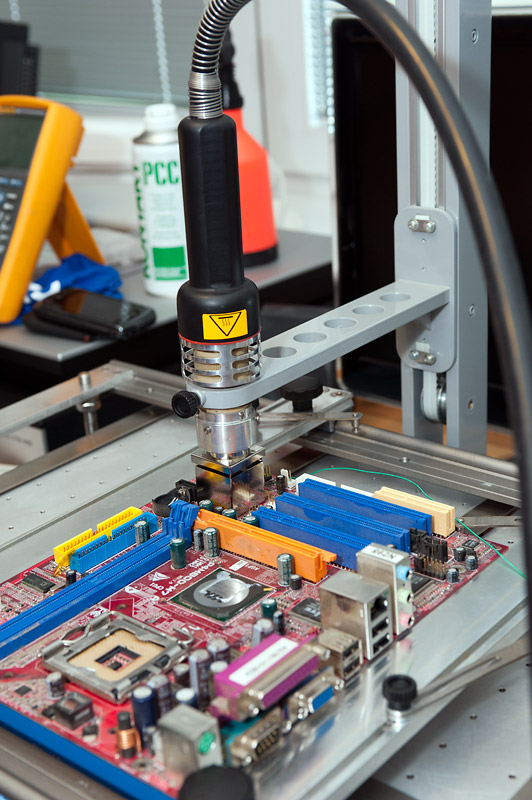

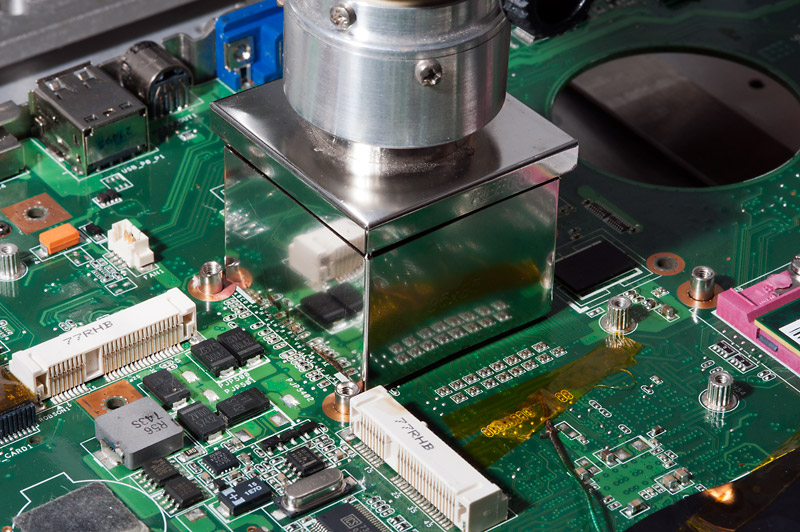

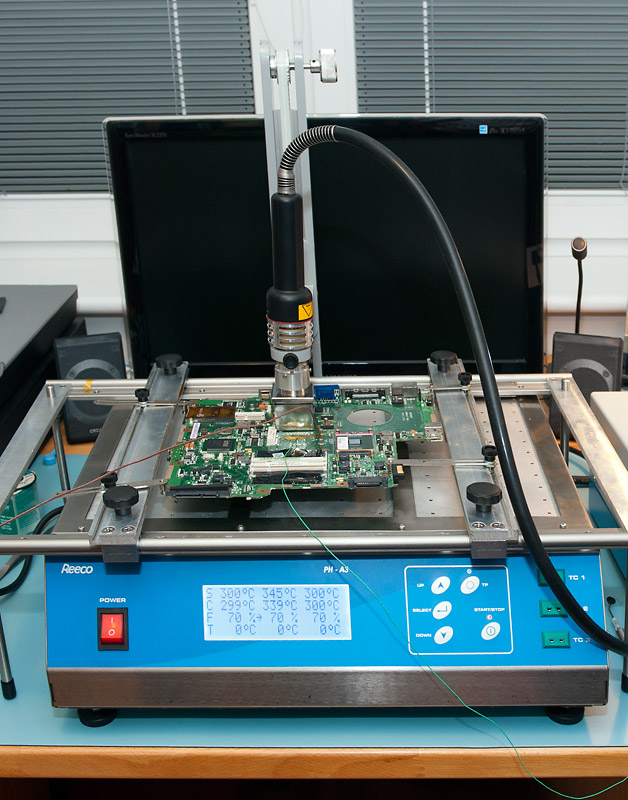

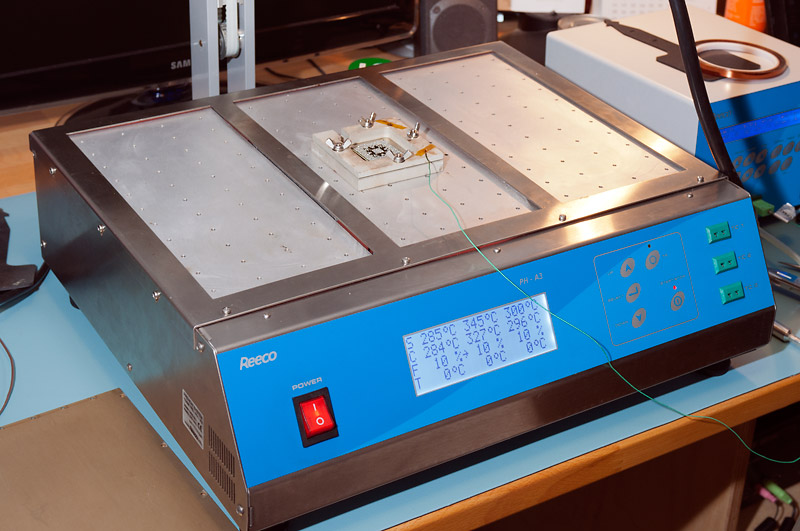

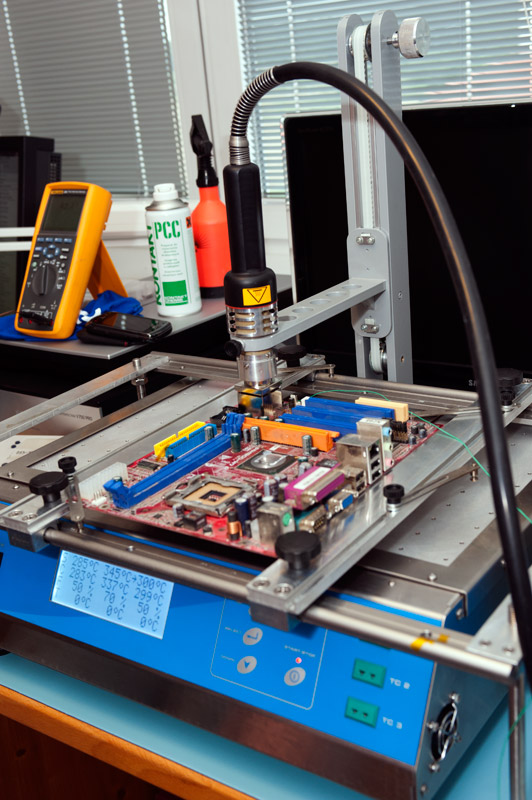

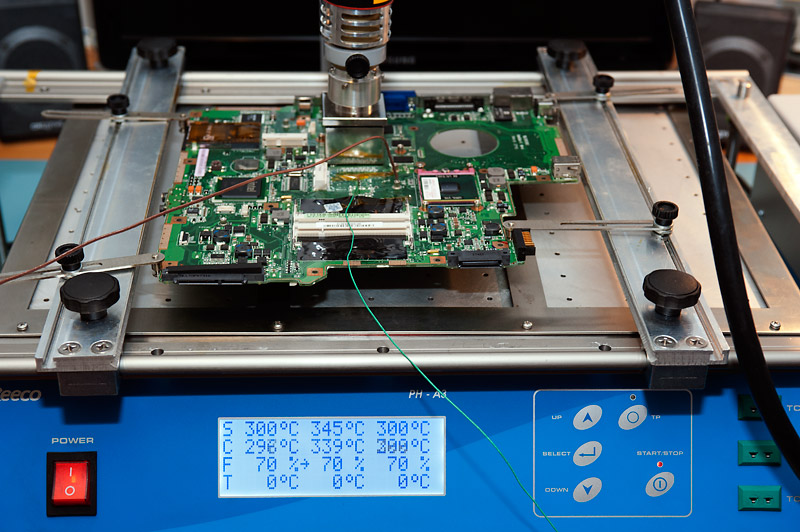

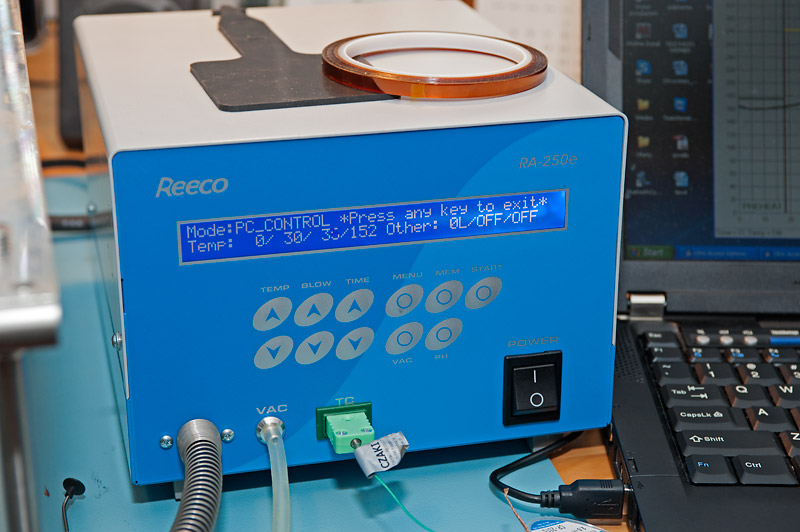

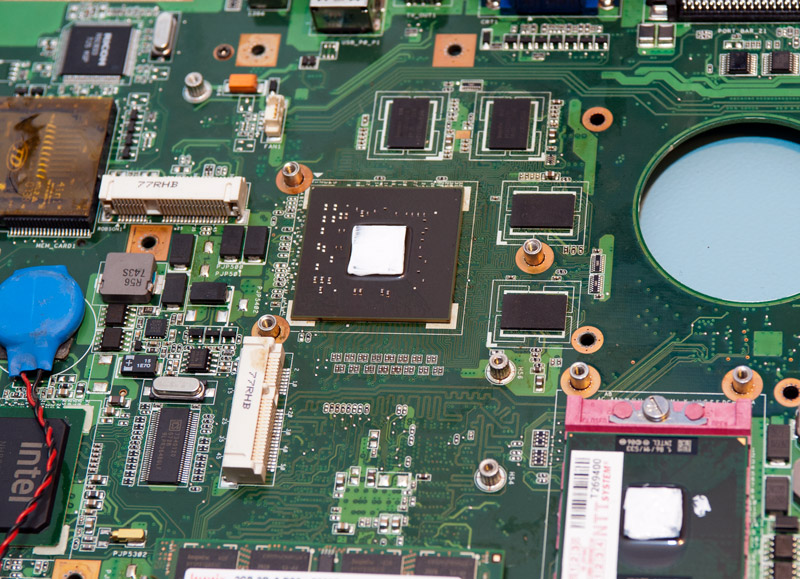

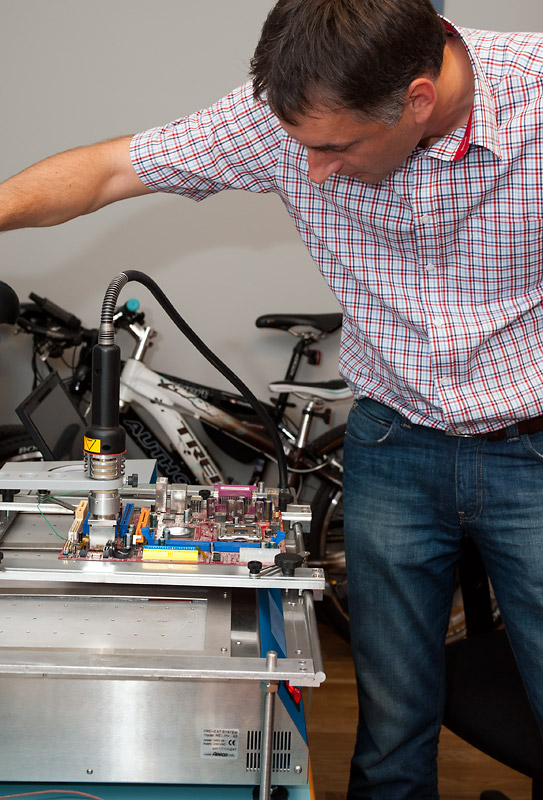

 Płyta została umieszczona na podgrzewaczu RECCO RE-PH-A3 za pomocą statywu RE-XY. Kontrola procesu została zapewniona przy użyciu notebooka wyposażonego w oprogramowanie sterujące dołączone do stacji RE-RA250. Układ został przylutowany z powrotem na oczyszczonej płycie przy użyciu profilu zarejestrowanego podczas jego demontażu.

bga_rework_01
bga_rework_01 bga_rework_01
bga_rework_03
bga_rework_03 bga_rework_03
bga_rework_04
bga_rework_04 bga_rework_04
bga_rework_05
bga_rework_05 bga_rework_05
bga_rework_06
bga_rework_06 bga_rework_06
bga_rework_07
bga_rework_07 bga_rework_07
bga_rework_10
bga_rework_10 bga_rework_10
bga_rework_11
bga_rework_11 bga_rework_11
bga_rework_12
bga_rework_12 bga_rework_12
bga_rework_13
bga_rework_13 bga_rework_13
bga_rework_14
bga_rework_14 bga_rework_14
bga_rework_15
bga_rework_15 bga_rework_15
bga_rework_17
bga_rework_17 bga_rework_17
bga_rework_18
bga_rework_18 bga_rework_18
bga_rework_19
bga_rework_19 bga_rework_19
bga_rework_20
bga_rework_20 bga_rework_20
bga_rework_21
bga_rework_21 bga_rework_21
bga_rework_22
bga_rework_22 bga_rework_22
bga_rework_23
bga_rework_23 bga_rework_23
bga_rework_24
bga_rework_24 bga_rework_24
bga_rework_25
bga_rework_25 bga_rework_25
bga_rework_26
bga_rework_26 bga_rework_26
bga_rework_27
bga_rework_27 bga_rework_27
bga_rework_28
bga_rework_28 bga_rework_28
bga_rework_29
bga_rework_29 bga_rework_29
bga_rework_30
bga_rework_30 bga_rework_30
bga_rework_31
bga_rework_31 bga_rework_31
bga_rework_32
bga_rework_32 bga_rework_32
bga_rework_33
bga_rework_33 bga_rework_33
bga_rework_34
bga_rework_34 bga_rework_34
bga_rework_35
bga_rework_35 bga_rework_35
bga_rework_36
bga_rework_36 bga_rework_36
bga_rework_37
bga_rework_37 bga_rework_37
bga_rework_38
bga_rework_38 bga_rework_38
bga_rework_39
bga_rework_39 bga_rework_39
bga_rework_40
bga_rework_40 bga_rework_40
bga_rework_41
bga_rework_41 bga_rework_41
bga_rework_42
bga_rework_42 bga_rework_42
bga_rework_43
bga_rework_43 bga_rework_43
bga_rework_44
bga_rework_44 bga_rework_44
bga_rework_45
bga_rework_45 bga_rework_45
bga_rework_46
bga_rework_46 bga_rework_46
bga_rework_47
bga_rework_47 bga_rework_47
bga_rework_48
bga_rework_48 bga_rework_48
bga_rework_49
bga_rework_49 bga_rework_49
bga_rework_50
bga_rework_50 bga_rework_50
bga_rework_51
bga_rework_51 bga_rework_51
bga_rework_53
bga_rework_53 bga_rework_53
bga_rework_54
bga_rework_54 bga_rework_54

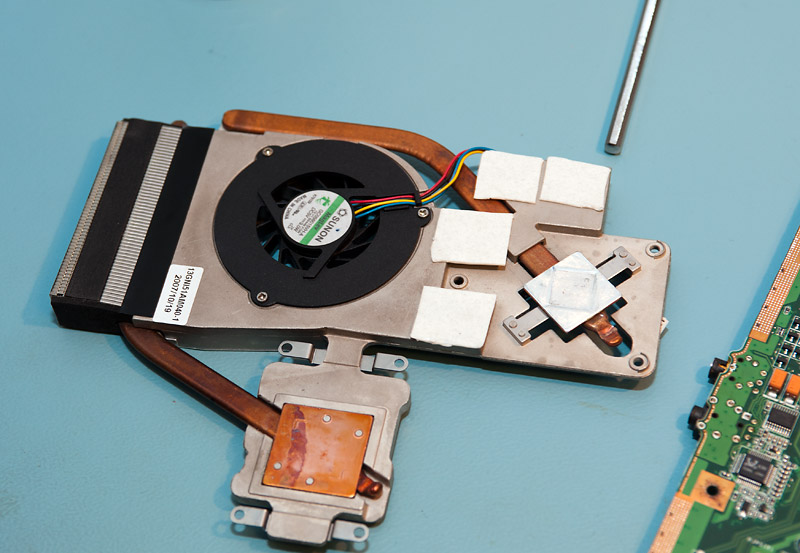

 Udowodniliśmy w ten sposób, że w sytuacji awaryjnej da się zrobić reballing lub wymianę układu bez odpowiedniego sita, niemniej wymaga to około 3 godzin i sporego samozaparcia. Może to być rozwiązanie w przypadku naglącego terminu, nietypowego układu lub innych niesprzyjających okoliczności.
