SR2C 2m Chwaszczyno

Usprawnienia

 Ponieważ poszukiwania nowej lokalizacji przeciągają się, a przemiennik stoi cały czas pod ręką staram się go w miarę możliwości ulepszać. Jak na razie doposażyłem go w:

  • filtr pasmowo-przepustowy w torze odbiornika, zapewniający tłumienie powyżej 86dB częstotliwości leżących w pasmach radiodyfuzyjnych (88-108MHz) i 81dB dla częstotliwości kanałów telewizyjnych UHF (powyżej 220MHz),
  • izolator ferrytowy Sinclair I2112T-1 w torze nadajnika, w celu zabezpieczenia go przed skutkami rozstrojenia dupleksera, bądź uszkodzenia anteny,
  • cyrkulator ferrytowy Sinclair I2112T w węźle pomiędzy gałęziami dupleksera, w celu zmniejszenia przenikania sygnału nadawanego na wejsćie odbiornika o dodatkowe 25dB.



Filtr pasmowo-p...

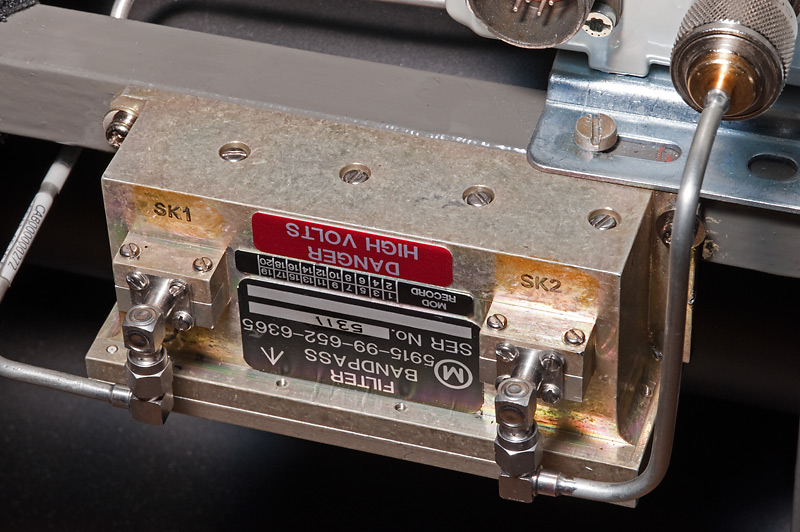

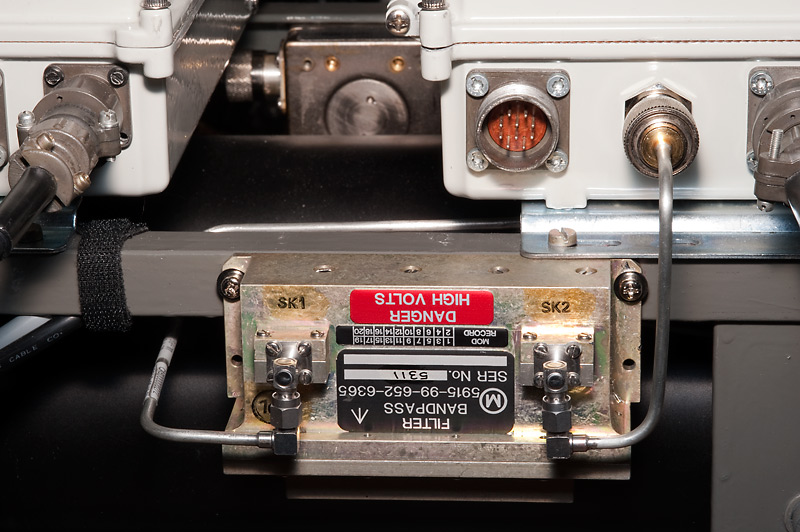

Filtr pasmowo-przepustowy w torze odbiornika Filtr pasmowo-przepustowy w torze odbiornika
Filtr pasmowo-p...
Filtr pasmowo-przepustowy w torze odbiornika Filtr pasmowo-przepustowy w torze odbiornika
Charakterystyka...

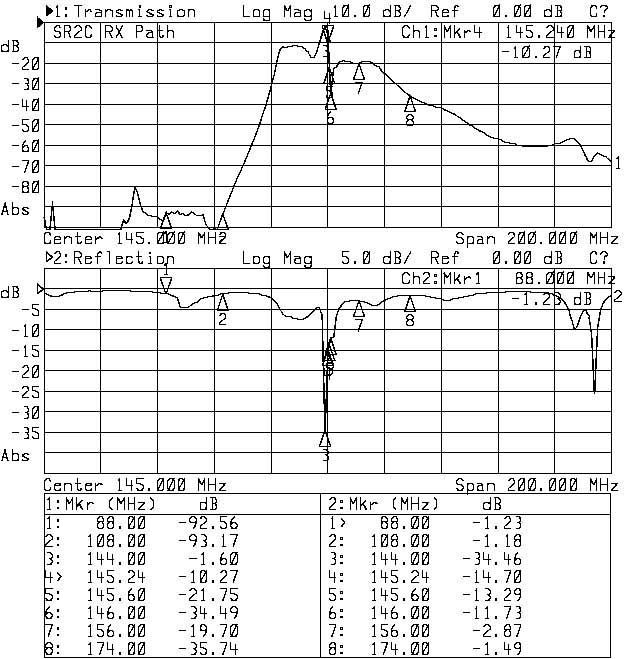

Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym - Pasmo 200MHz Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym - Pasmo 200MHz
Charakterystyka...

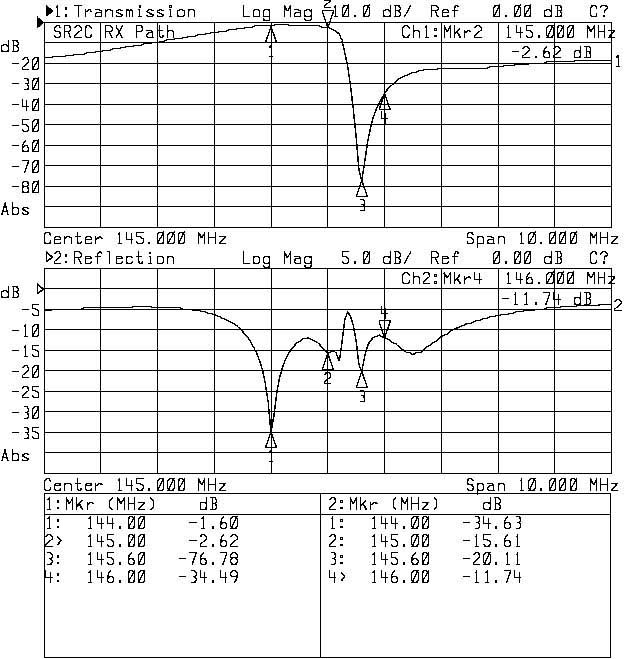

Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym - pasmo 10MHz Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym - pasmo 10MHz
Charakterystyka...

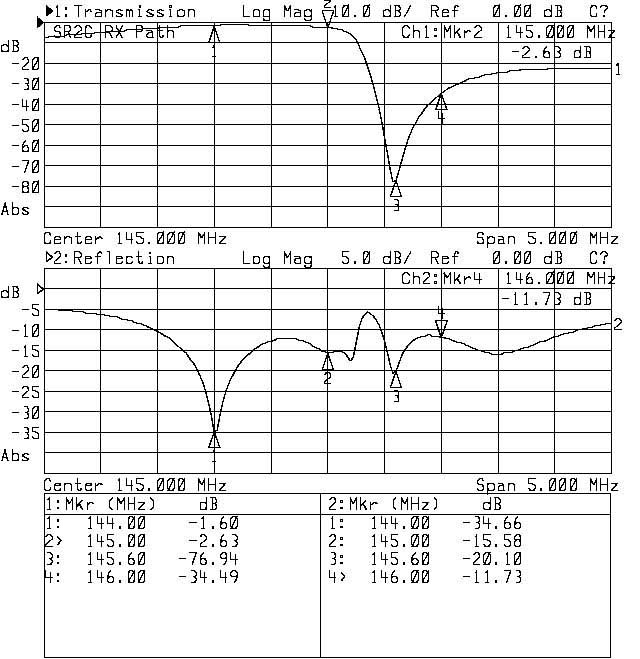

Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym - Pasmo 5MHz Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym - Pasmo 5MHz
Przenikanie s...

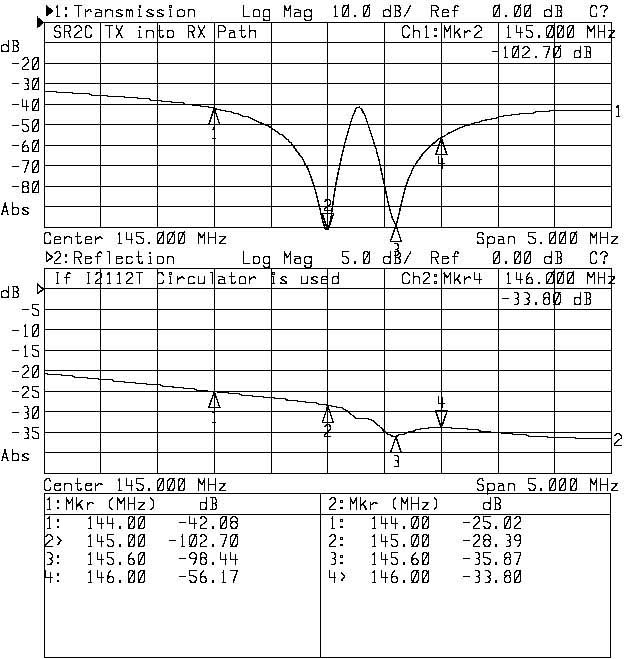

 	Przenikanie sygnału z portu nadajnika na port odbiornika przez cyrkulator I2112T  	Przenikanie sygnału z portu nadajnika na port odbiornika przez cyrkulator I2112T
Charakterystyka...

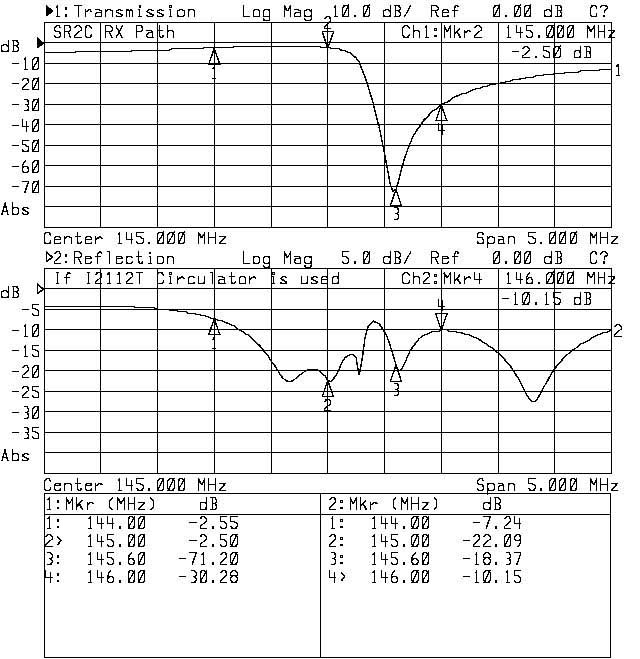

Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym i cyrkulatorem - Pasmo 5MHz Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym i cyrkulatorem - Pasmo 5MHz
Charakterystyka...

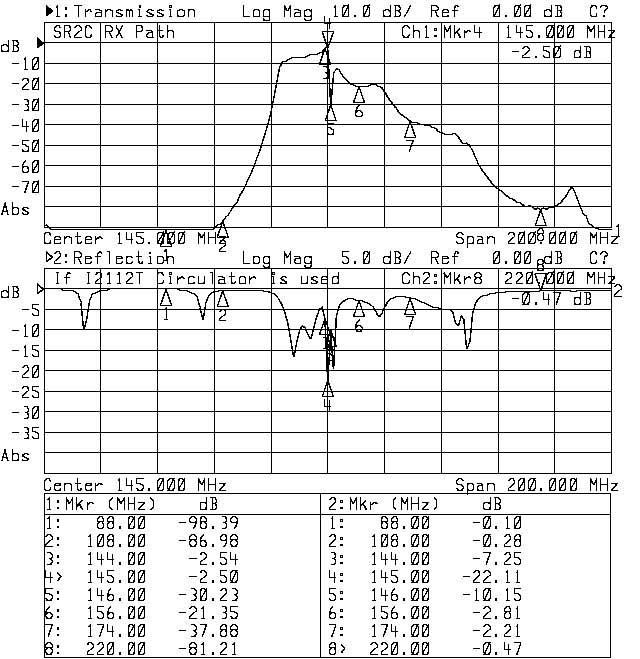

Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym i cyrkulatorem - Pasmo 200MHz Charakterystyka toru odbiorczego z filtrem pasmowoprzepustowym i cyrkulatorem - Pasmo 200MHz
Czteroobwodowy ...

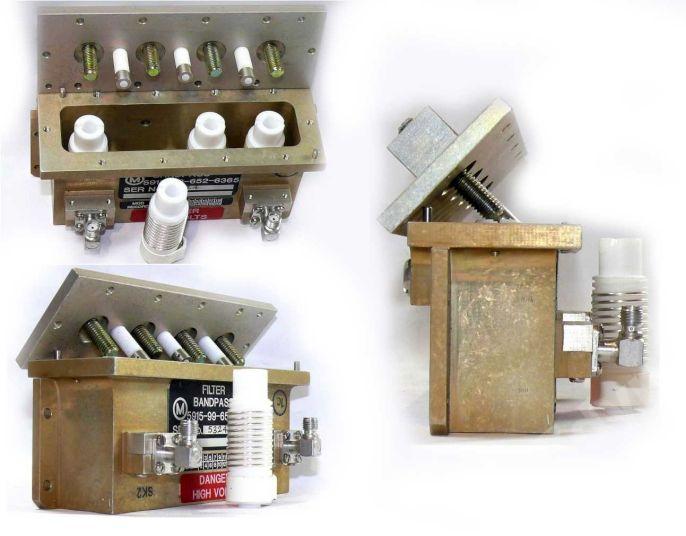

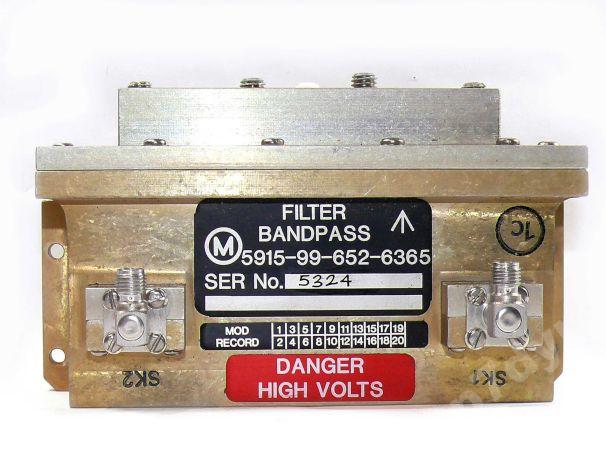

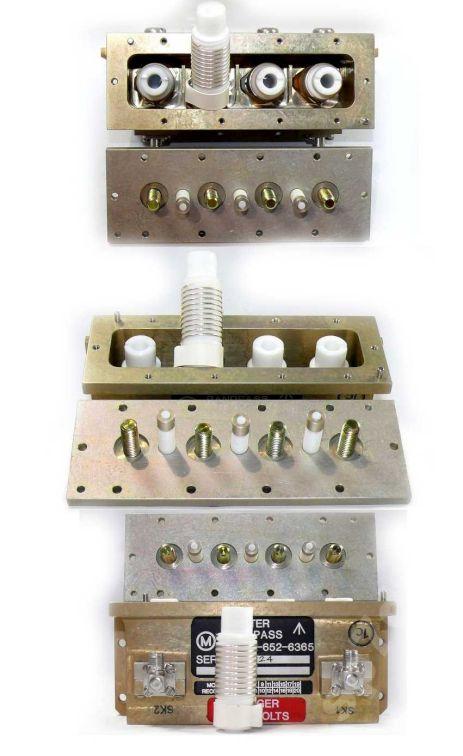

Czteroobwodowy filtr pasmowy Marconi  5915-99-652-6356 Czteroobwodowy filtr pasmowy Marconi  5915-99-652-6356
Czteroobwodowy ...
Czteroobwodowy filtr pasmowy Marconi  5915-99-652-6356 Czteroobwodowy filtr pasmowy Marconi  5915-99-652-6356
Czteroobwodowy ...
Czteroobwodowy filtr pasmowy Marconi  5915-99-652-6356 Czteroobwodowy filtr pasmowy Marconi  5915-99-652-6356
Czteroobwodowy ...
Czteroobwodowy filtr pasmowy Marconi  5915-99-652-6356 Czteroobwodowy filtr pasmowy Marconi  5915-99-652-6356
Cyrkulator Sinc...

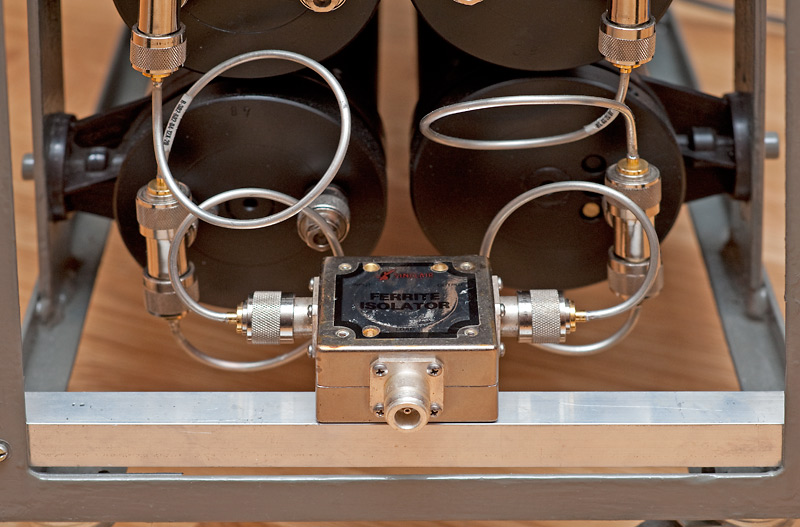

Cyrkulator Sinclair I2112T Jako separator gałęzi dupleksera Cyrkulator Sinclair I2112T Jako separator gałęzi dupleksera
Izolator ferryt...

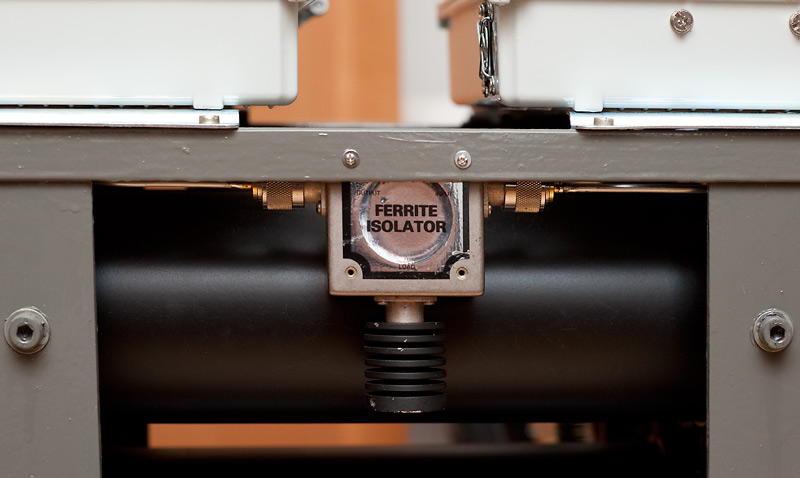

Izolator ferrytowy Sinclair I2112T-1 w torze nadajnika Izolator ferrytowy Sinclair I2112T-1 w torze nadajnika



73! de SP2XDM
