Test tripleksera Diamond MX-3000



 Niedrogi triplekser japońskiej firmy Diamond Antenna, przeznaczony do podłączenia trzech radiostacji (lub radiostacji wielopasmowej, jak np. IC-910H) do jednej anteny wielopasmowej, bądź trzech oddzielnych anten do jednego kabla.

 Wykonanie mechaniczne bez zarzutu, złącza N dobrej jakości, złącze M również. Kable zarobione solidnie. Obudowa nie jest wodoszczelna - wymaga dodatkowej obudowy przy montażu na maszcie antenowym.



 Producent deklaruje poniższe wartości tłumienia wprowadzane przez triplekser:

  • 1,3-160MHz <= -0,2dB,
  • 350-500MHz <= -0,3dB,
  • 850-1300MHz <= -0,4dB.

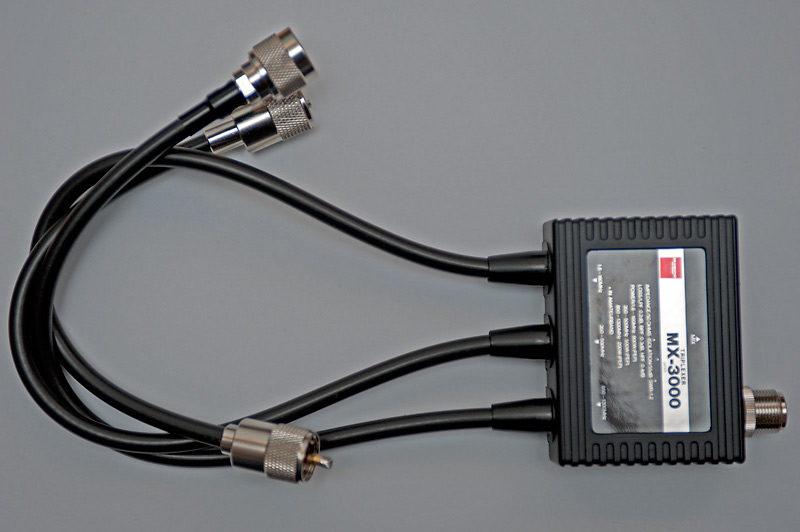

MX-3000
MX-3000 MX-3000

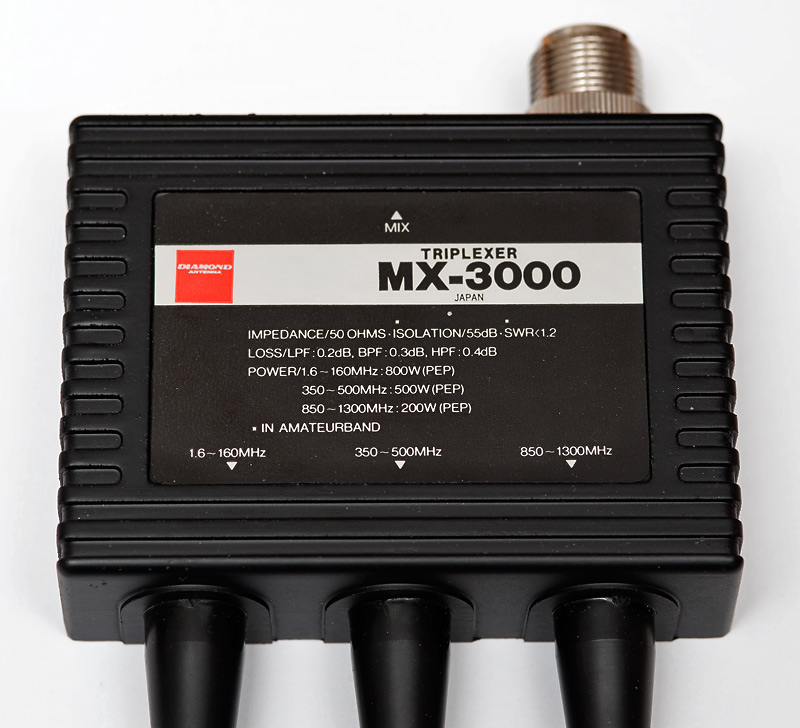

MX-3000-tablicz...
MX-3000-tabliczka MX-3000-tabliczka

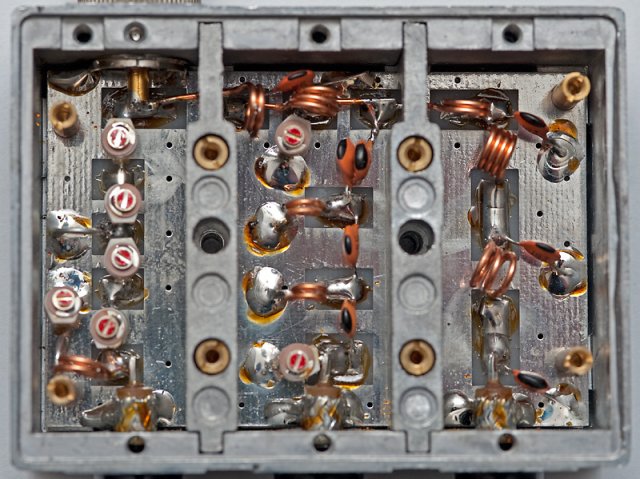

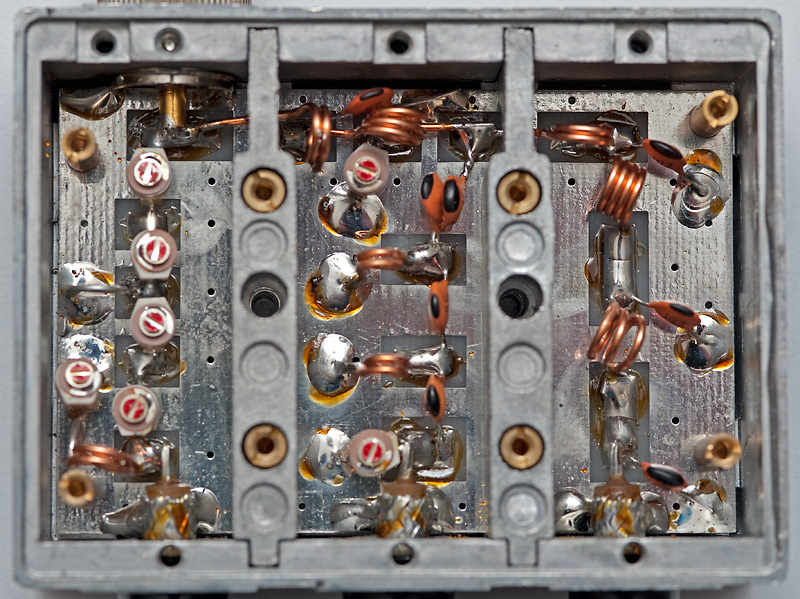

MX-3000-otwarty
MX-3000-otwarty MX-3000-otwarty

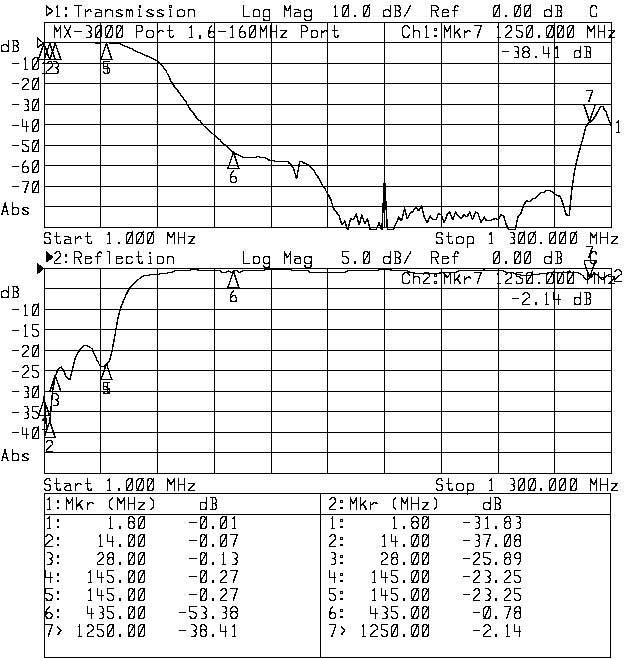

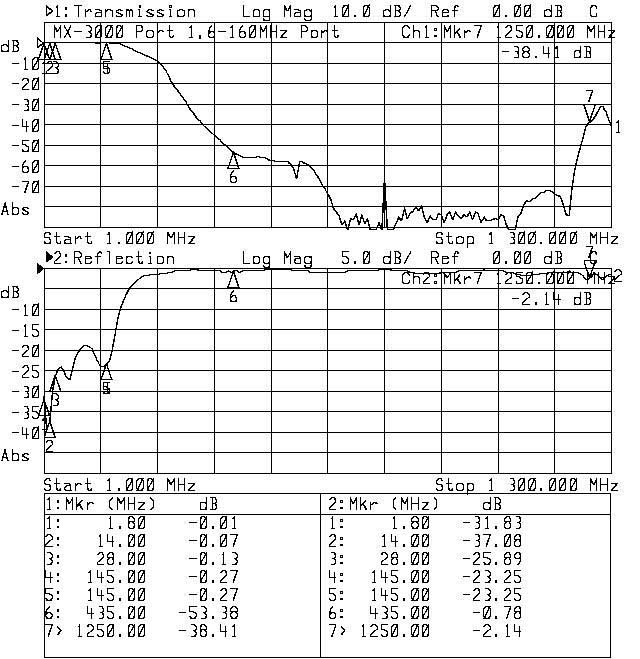

LPF-Wide
LPF-Wide LPF-Wide

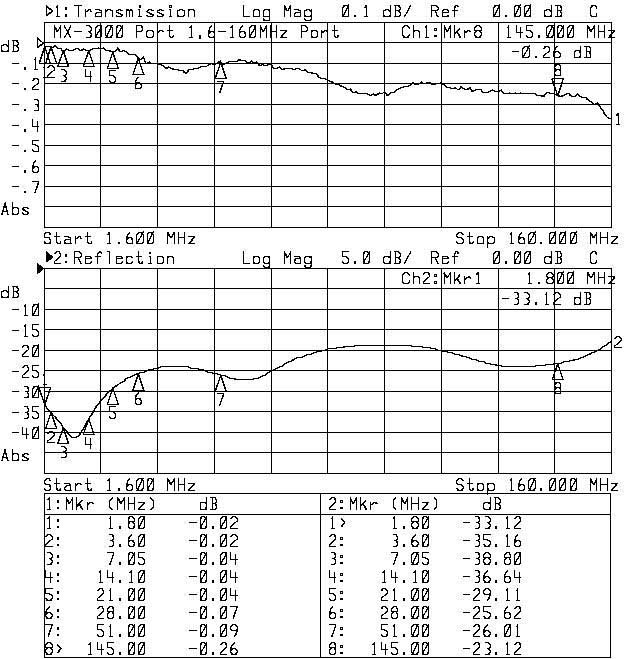

LPF-Bandpass
LPF-Bandpass LPF-Bandpass

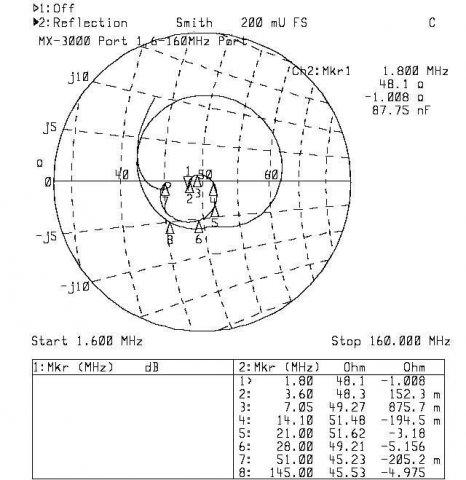

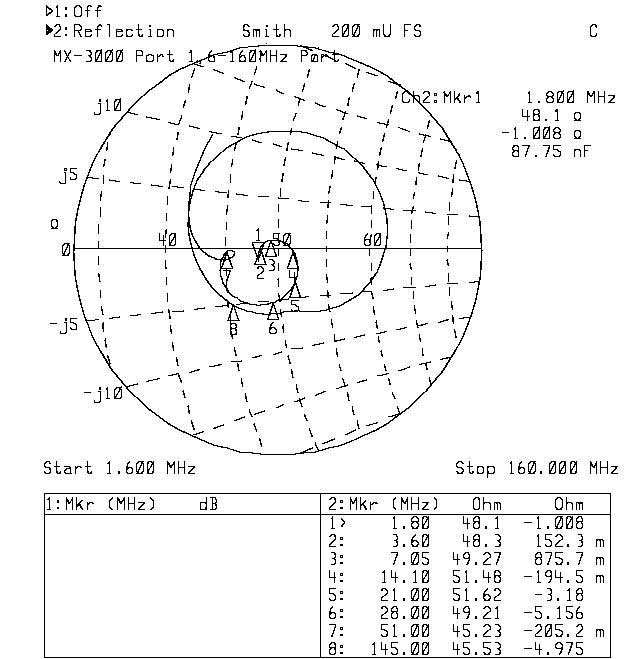

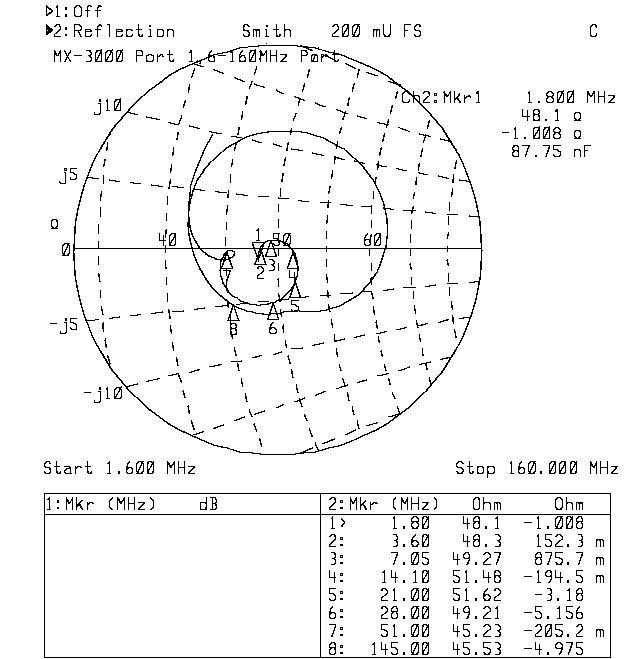

LPF-Reflection
LPF-Reflection LPF-Reflection

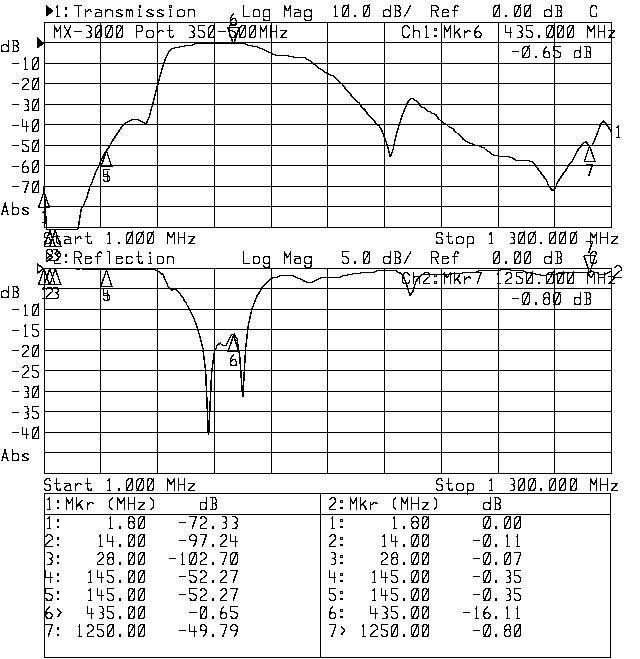

BPF-Wide
BPF-Wide BPF-Wide

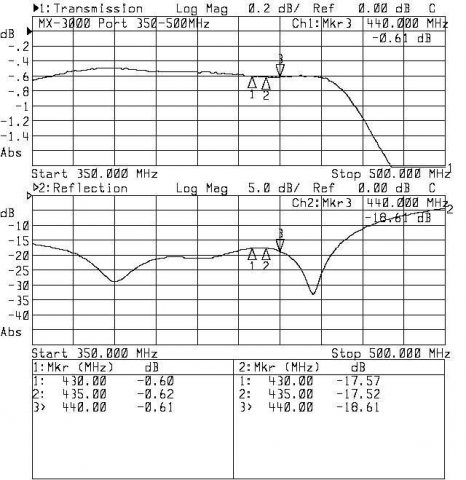

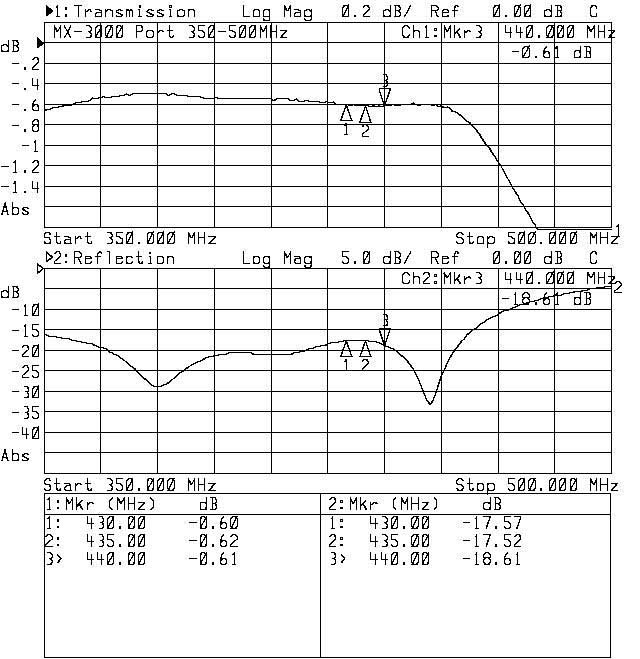

BPF-Bandpass
BPF-Bandpass BPF-Bandpass

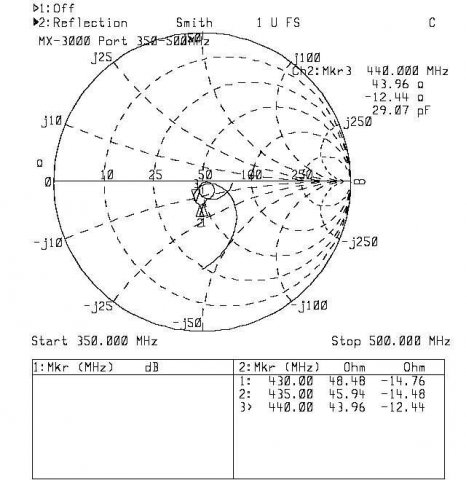

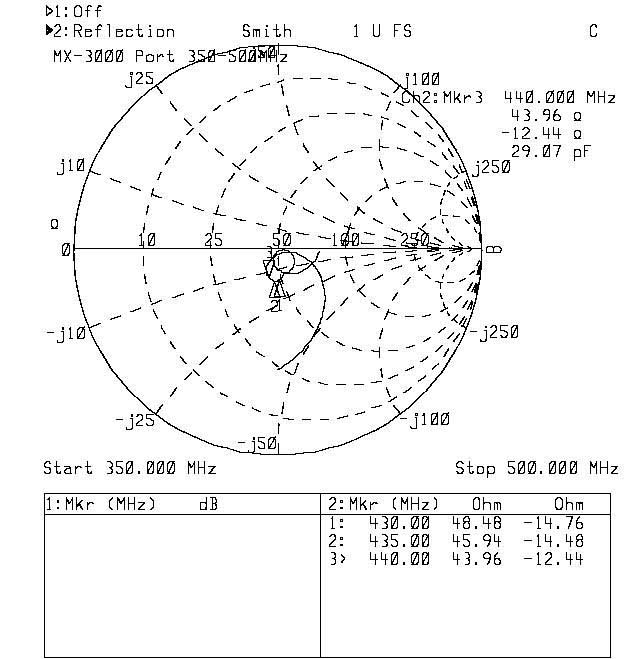

BPF-Reflection
BPF-Reflection BPF-Reflection

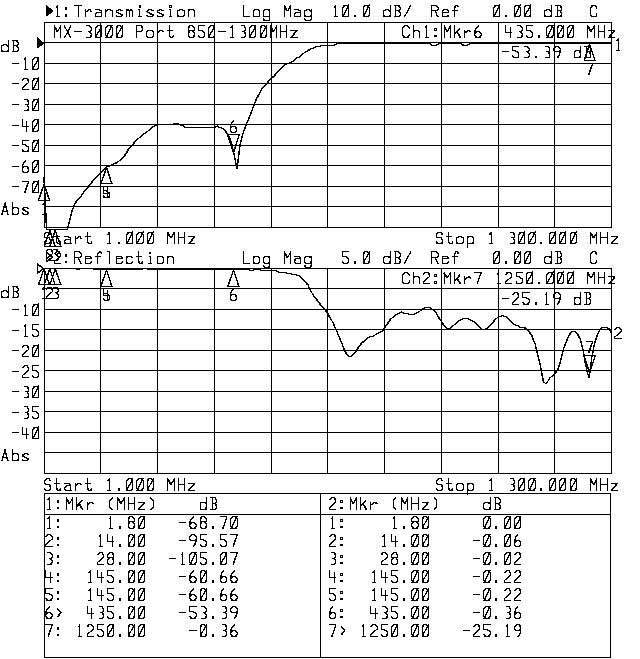

HPF-Wide
HPF-Wide HPF-Wide

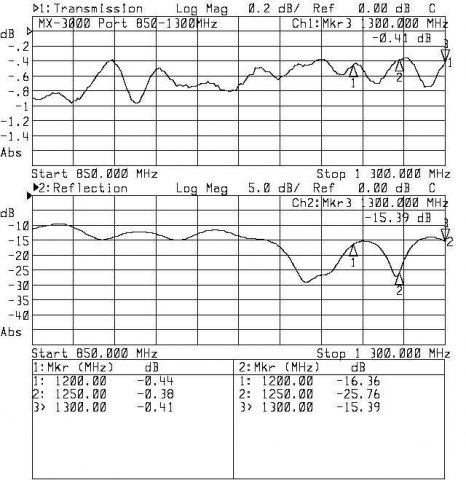

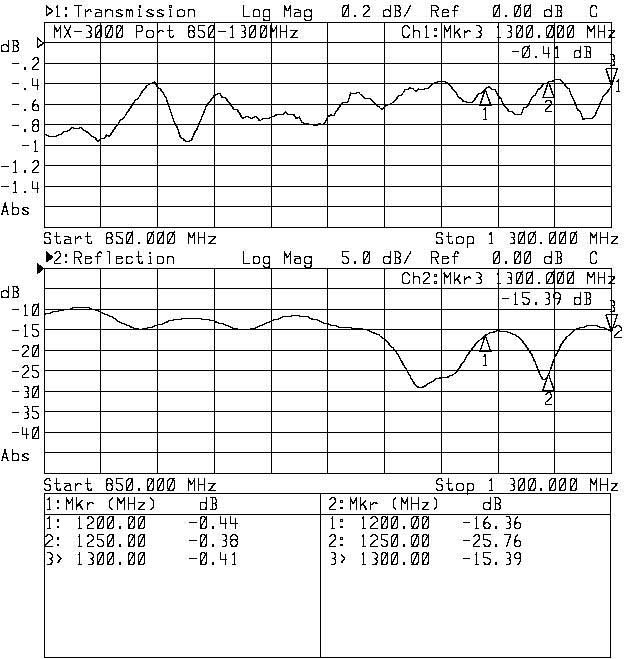

HPF-Bandpass
HPF-Bandpass HPF-Bandpass

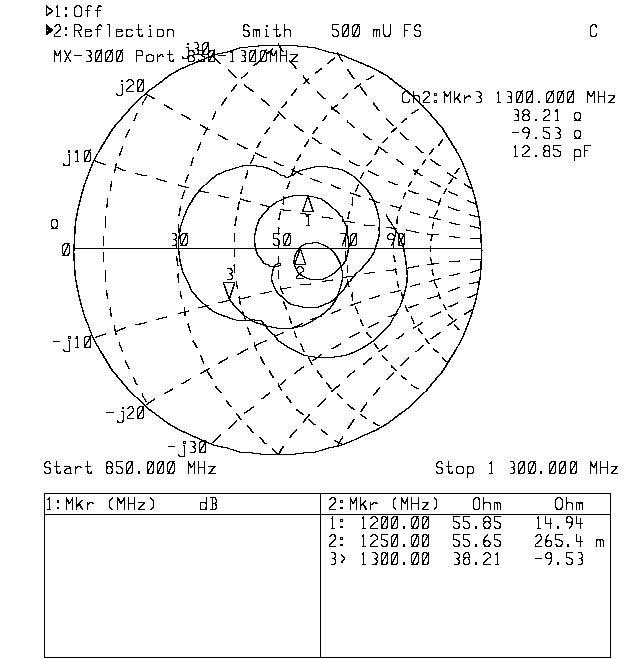

HPF-Reflection
HPF-Reflection HPF-Reflection

 Pomiary dowodzą, że parametry deklarowane przez producenta są dotrzymane dla pasm 2m i 23cm, zaś dla pasma 70cm są nieznacznie gorsze niż deklarowane ale i tak utrzymane na dobrym poziomie.

  • 1,3-160MHz <= -0,26dB,
  • 350-500MHz <= -0,62dB
  • 850-1300MHz <= -0,44dB

Triplekser ten jest jednym z najlepszych takich elementów dostępnych obecnie na rynku.


Triplekser udostępniła do testów firma ABEL & PRO-FIT CENTRUM RADIOKOMUNIKACJI, ul. Puszkina 80, 92-516 Łódź.

Internetowy sklep dla krótkofalowców InRadio


Pomiary wykonałem dnia 2010-05-27 za pomocą analizatora sieci HP8711A. Kalibrację zapewnia zestaw CKB050 EAGLE.
