Recenzje sprzetu i akcesoriów krótkofalarskich

Test cyrkulatora 2m JQL JCC 0140T0148N15



 Cyrkulator JCC 0140T0148N15 jest elementem wykonanym do pracy specjalnie w paśmie 140-148MHz przy nominalnej mocy do 200W. Zakupiłem go wysyłkowo bezpośrednio u producenta - amerykańskiej firmy JQL z zastrzerzniem wykonania go jako wersji wąskopasmomwej dla zakresu 144-146MHz.

 Zakup został zrealizowany w drodze emaliowego zamówienia zaś czas oczekiwania na dostawę wyniósł pięć tygodni. Przed wysyłką zostałem poinformowany o koniecznosci dokonania wpłaty przez serwis Paypal. Przesyłka została wysłana firmą FedEx, która oprócz dostarczenia zamówionego towaru pod drzwi zajęła się sprawami celnymi pobierając stosowne 22% podatku Vat oraz 4zł cła.

 Cyrkulator był dobrze zapakowany i nie ucierpiał w transporcie. Wyniki pomiarów nie odbiegają od deklaracji producenta. Przy próbie mocą 200W cyrkulator nie nagrzewa się, co sugeruje większe możliwości. Cztery otwory 6,5mm w korpusie i solidna obudowa pozwalają umocować go pomiędzy dwoma radiatorami.

Parametry zmierzone w paśmie 144-146MHz:

  • tłumienie przepustowe 1->2 (IL) <= -0,29dB,
  • izolacja 1->3 (IRL) >= -32,5dB,
  • dopasowanie portów 1,2,3 <= -27,3dB,
  • tłumienie przepustowe 1->3 (przy zwartym/rozwartm 2) <= -0,57dB.

Dla porównania - kata katalogowa cyrkulatorów JQL.



Cyrkulator JQL ...

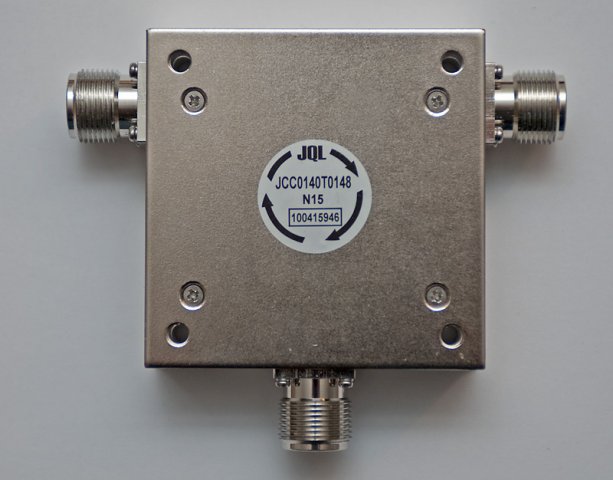

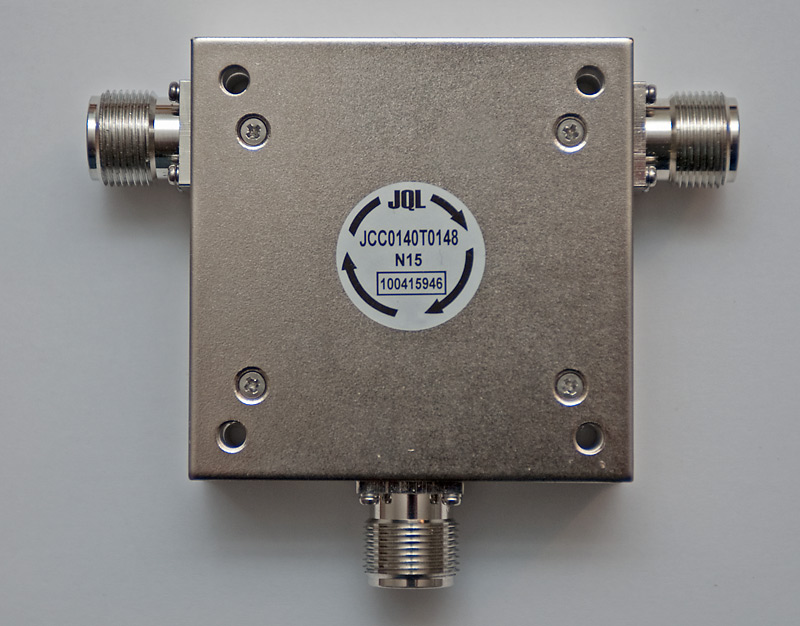

Cyrkulator JQL JCC 0140T0148N15 Cyrkulator JQL JCC 0140T0148N15
Izolacja 1->3 (...

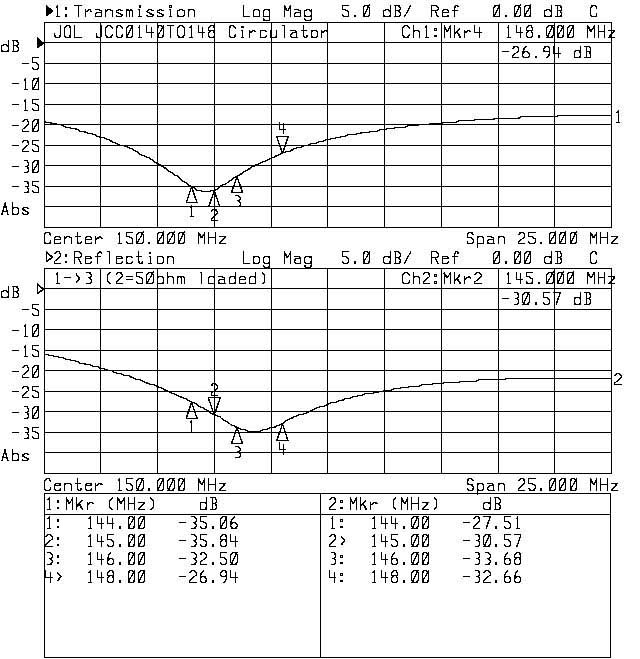

Izolacja 1->3 (2 obciążone) Izolacja 1->3 (2 obciążone)



Kontakt w sprawie zakupu cyrkulatorów dla krótkofalowców:

Jack Zhu
JQL Electronics Inc
500 Lake Cook Road, Suite 350
Deerfield, IL 60015, USA
Tel: 1(888) 236-9828 Ext 601
Fax: (630) 823-2902
emial: Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript.
