Strojenie duplekserów

Strojenie dupleksera K&L 6CU-00066

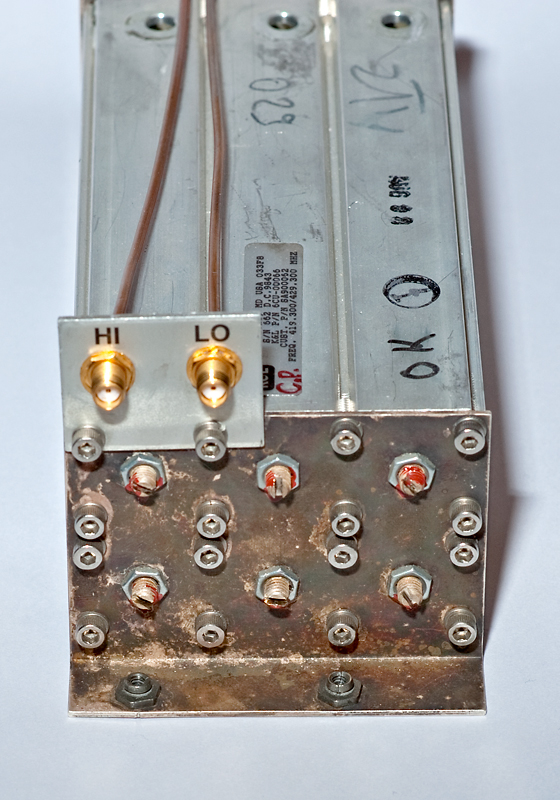

 Na prośbę kolegów z SP5 podjąłem się zestrojenia dupleksera K&L 6CU-00066 z przeznaczeniem do zastosowania w przemienniku amatorskim 70cm. Filtr ten pod względem układowym jest tożsamy z filtrami K&L 6CU-00003, które stroiłem wcześniej, różni się jednakże sposobem montażu obwodów i zastosowanymi złączami. W odróżnieniu od pozostałych filtrów, w których wszystkie sześć obwodów leżą w jednej płaszczyźnie zastosowano układ 2x3 obwody w układzie jeden nad drugim.

 Filtr ma bardzo zbliżone parametry elektryczne jak 6CU-00003, niemniej egzemplarz który otrzymałem był pierwotnie wykonany na nieco inny wycinek pasma a ponadto był już przez kogoś wcześniej strojony.

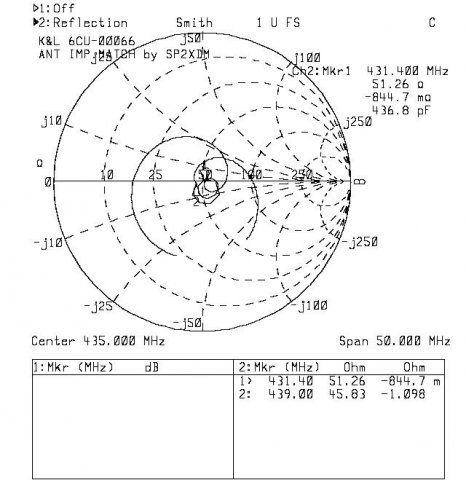

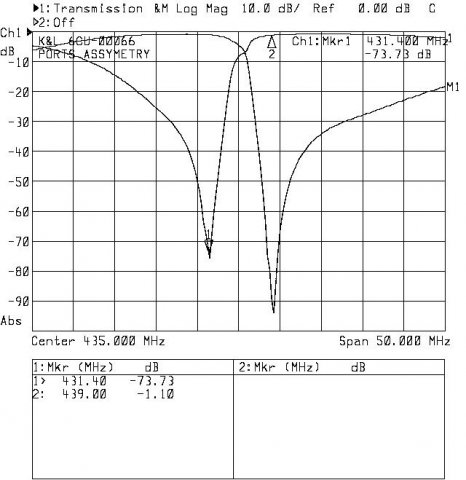

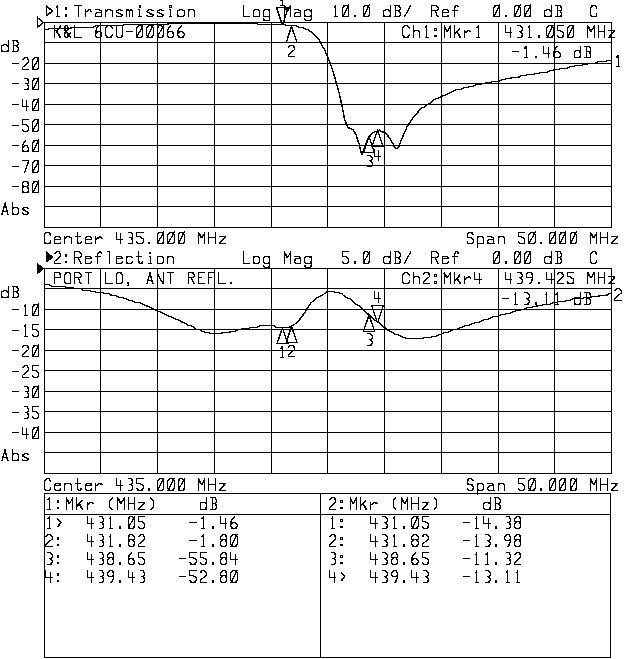

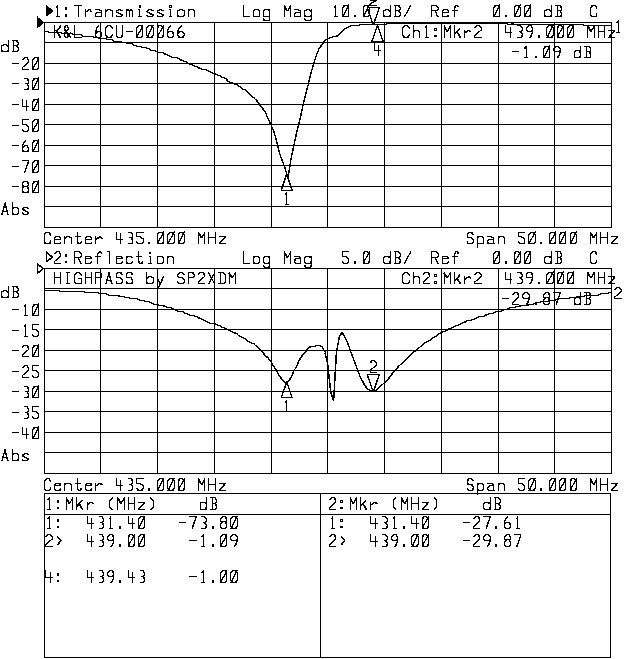

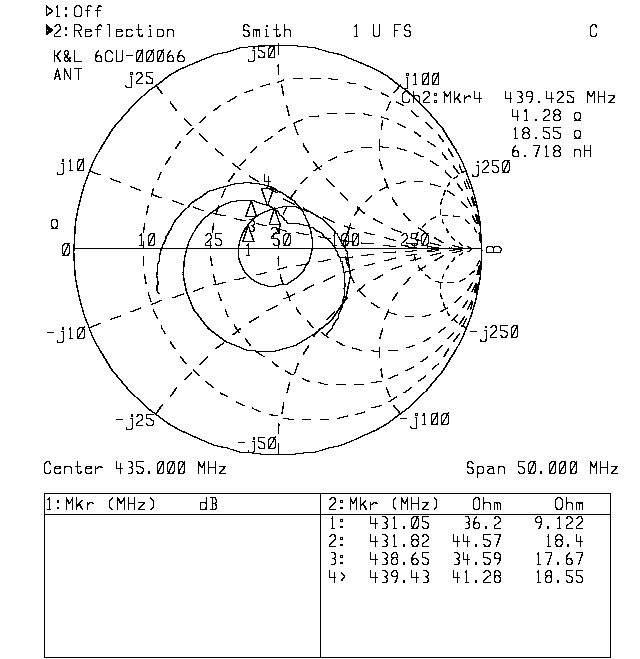

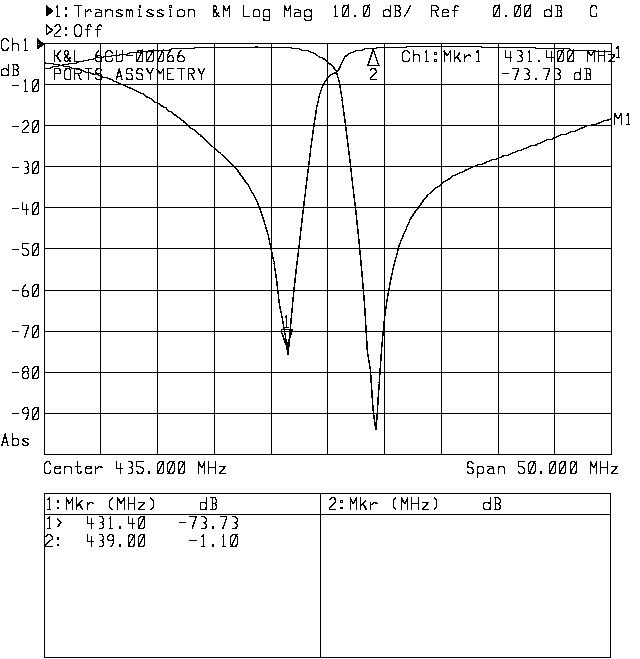

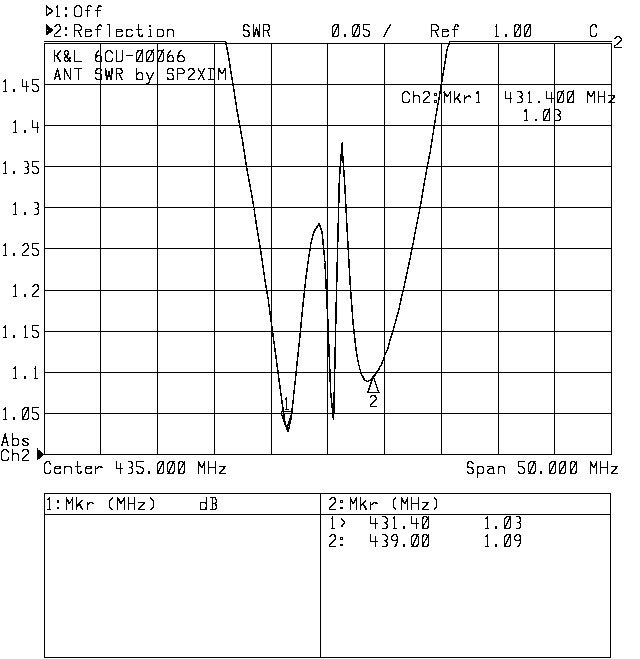

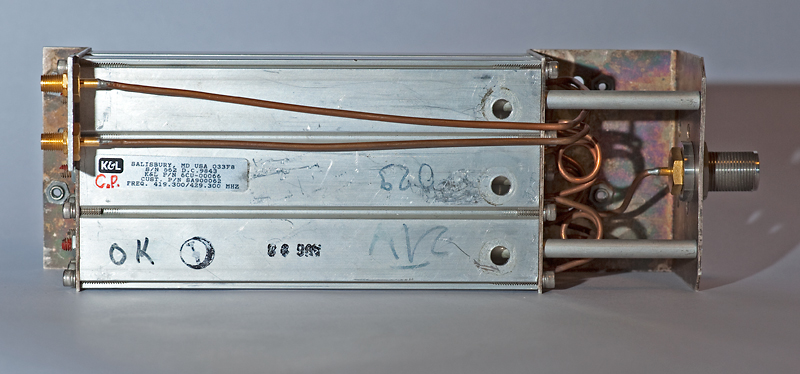

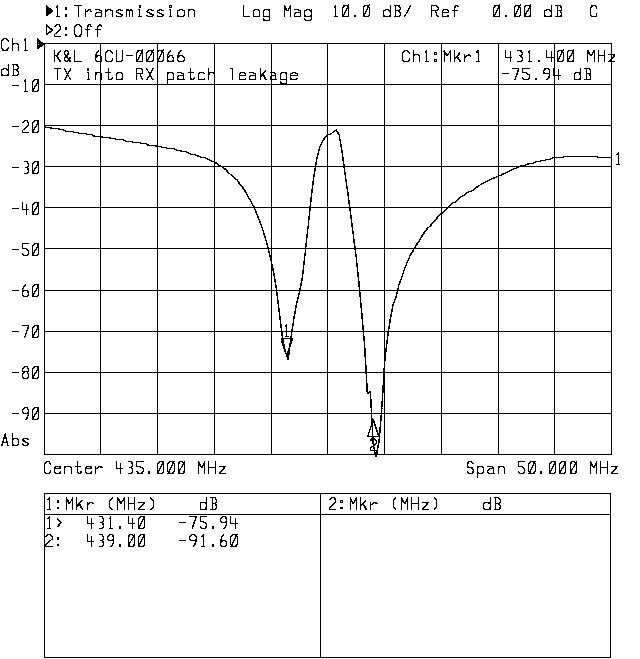

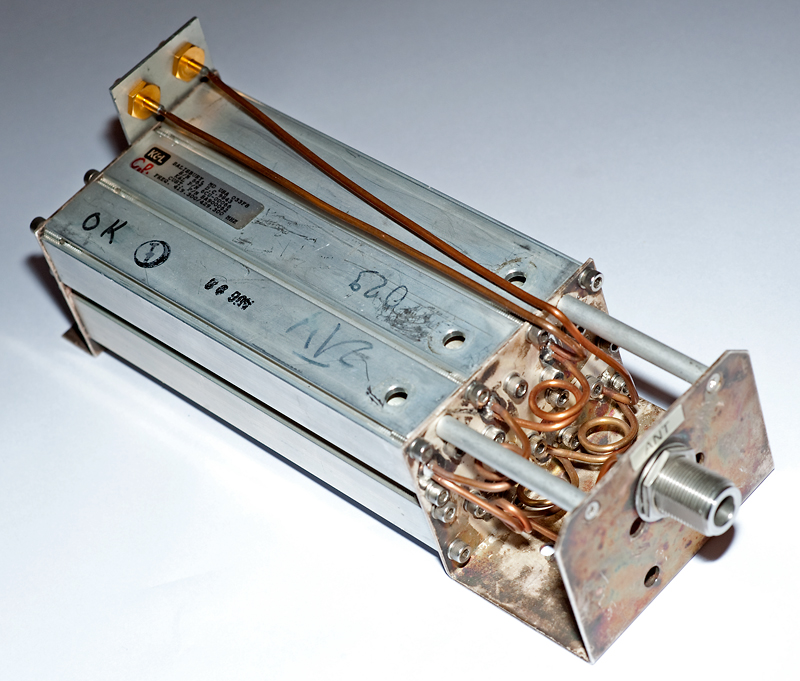

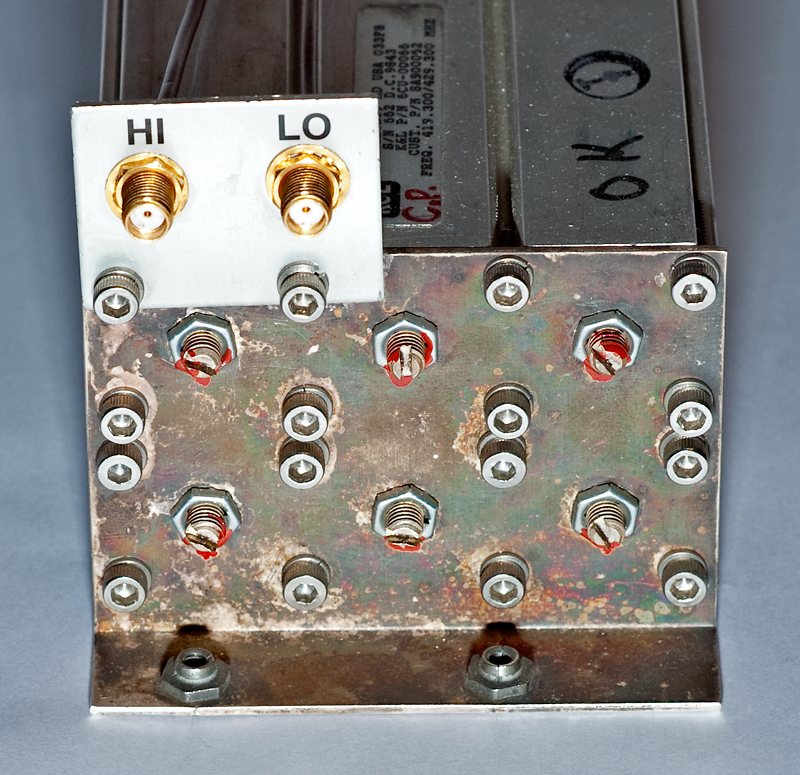

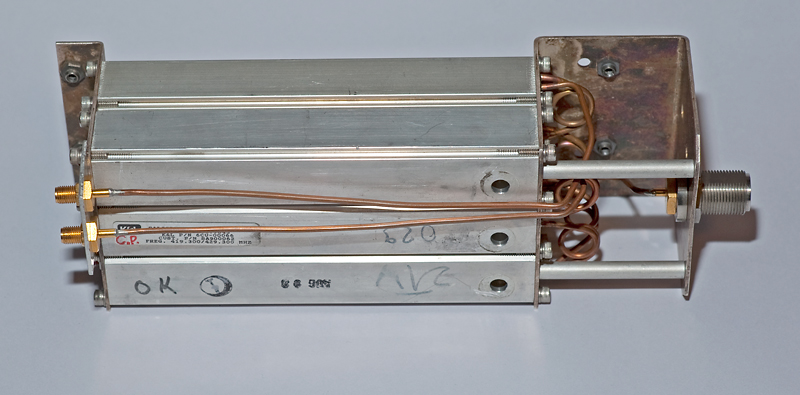

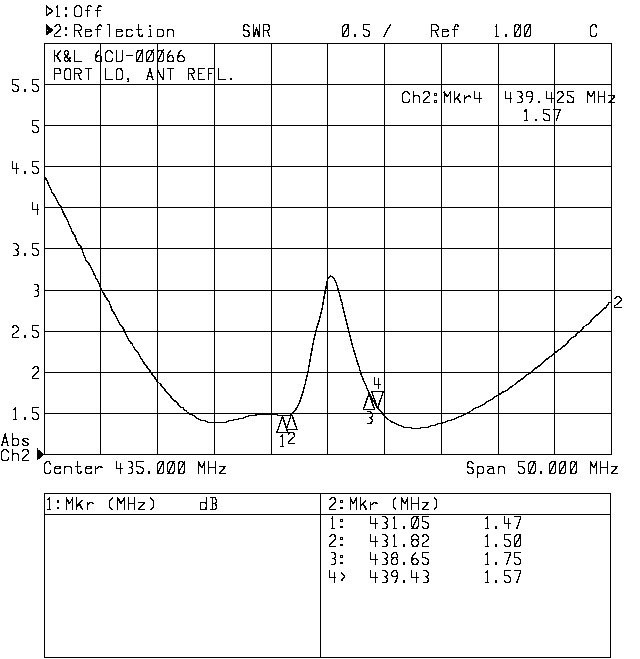

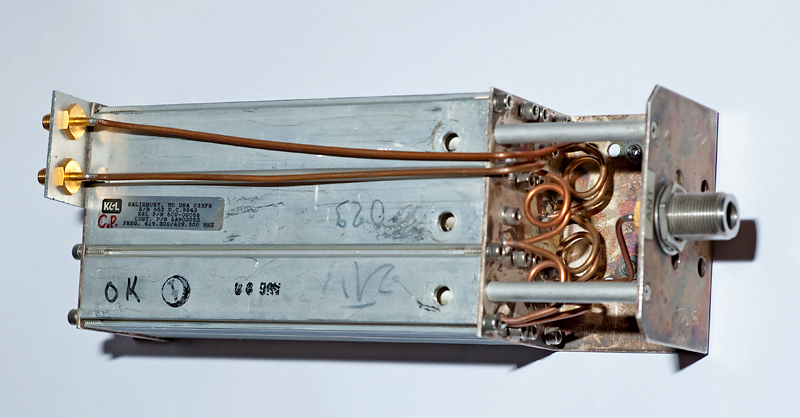

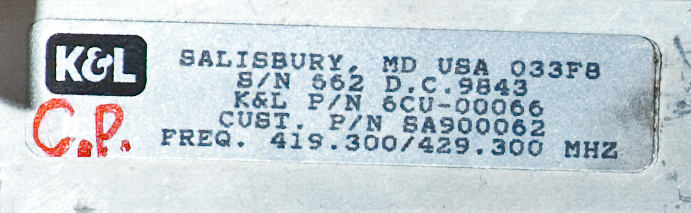

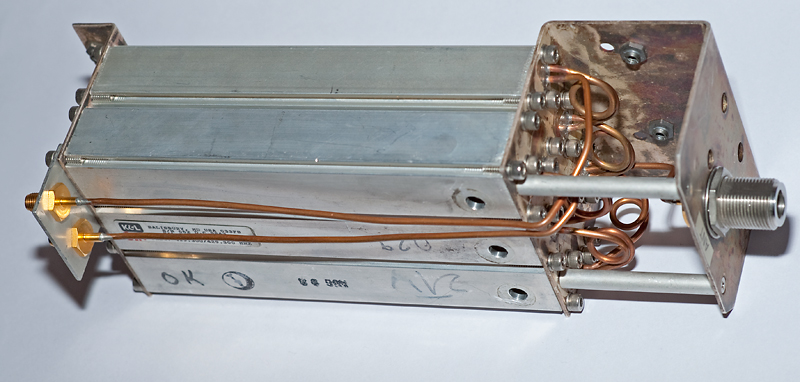

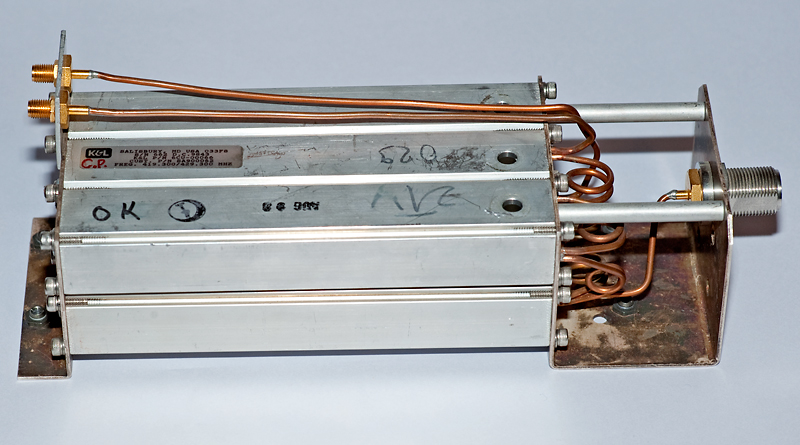

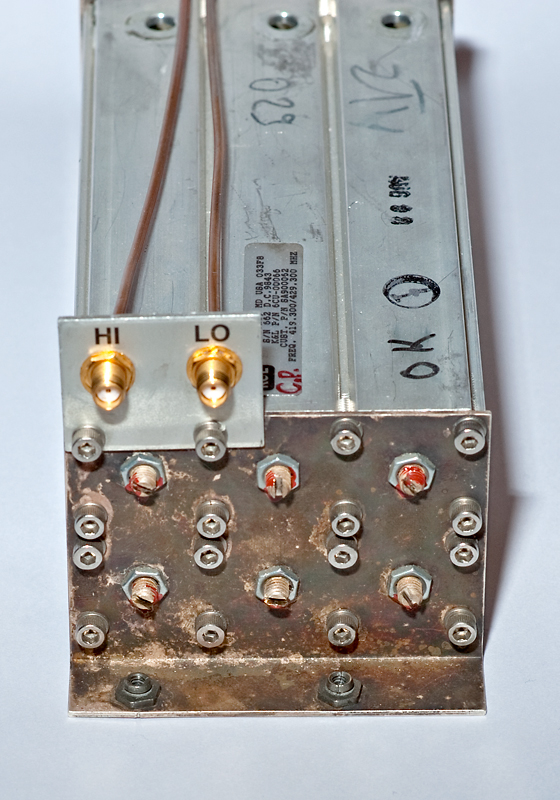

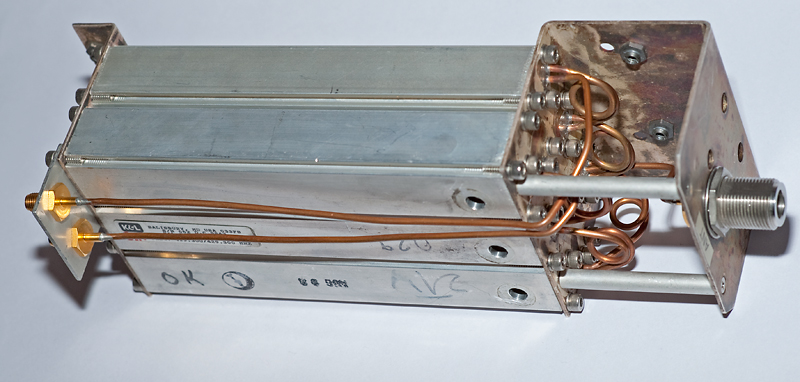

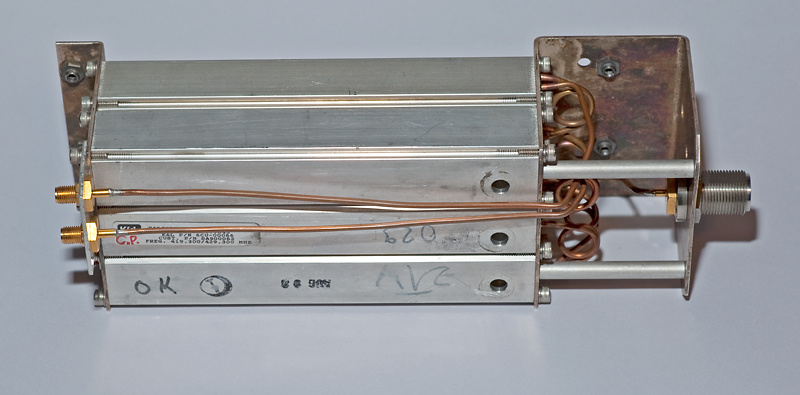

 Zdjęcia filtra oraz charakterystyki uzyskane po zestrojeniu zamieszczam poniżej.



KL-6CU-00066_01
KL-6CU-00066_01 KL-6CU-00066_01
KL-6CU-00066_02
KL-6CU-00066_02 KL-6CU-00066_02
KL-6CU-00066_03
KL-6CU-00066_03 KL-6CU-00066_03
KL-6CU-00066_04
KL-6CU-00066_04 KL-6CU-00066_04
KL-6CU-00066_05
KL-6CU-00066_05 KL-6CU-00066_05
KL-6CU-00066_06
KL-6CU-00066_06 KL-6CU-00066_06
KL-6CU-00066_07
KL-6CU-00066_07 KL-6CU-00066_07
KL-6CU-00066_08
KL-6CU-00066_08 KL-6CU-00066_08
KL-6CU-00066_09
KL-6CU-00066_09 KL-6CU-00066_09

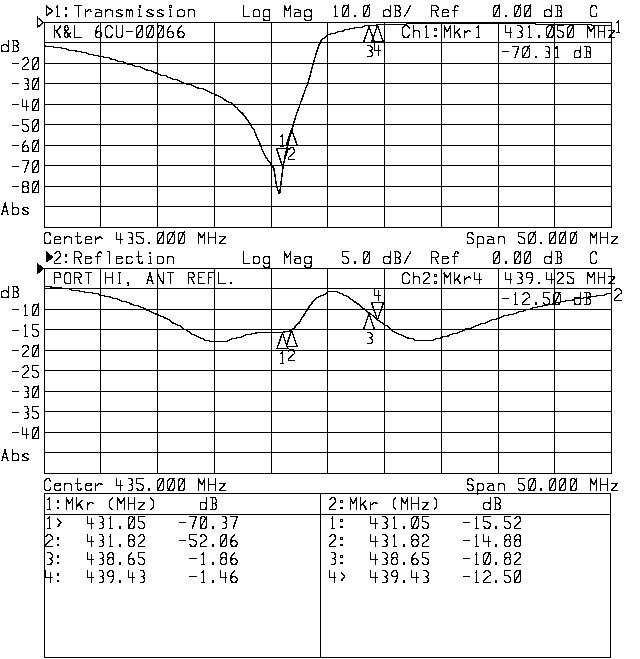

KL-6CU-00066-10...
KL-6CU-00066-10-PrzedStrojeniem KL-6CU-00066-10-PrzedStrojeniem
KL-6CU-00066-11...
KL-6CU-00066-11-PrzedStrojeniem KL-6CU-00066-11-PrzedStrojeniem
KL-6CU-00066-12...
KL-6CU-00066-12-PrzedStrojeniem KL-6CU-00066-12-PrzedStrojeniem
KL-6CU-00066-13...
KL-6CU-00066-13-PrzedStrojeniem KL-6CU-00066-13-PrzedStrojeniem
KL-6CU-00066-14
KL-6CU-00066-14 KL-6CU-00066-14

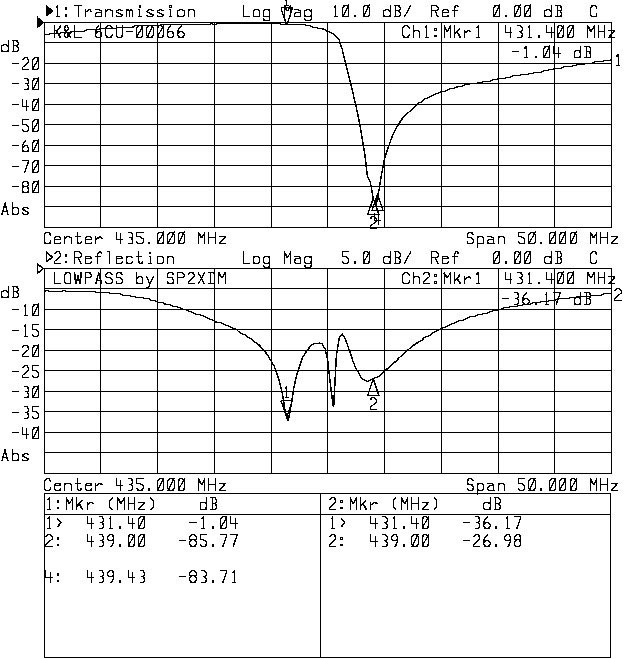

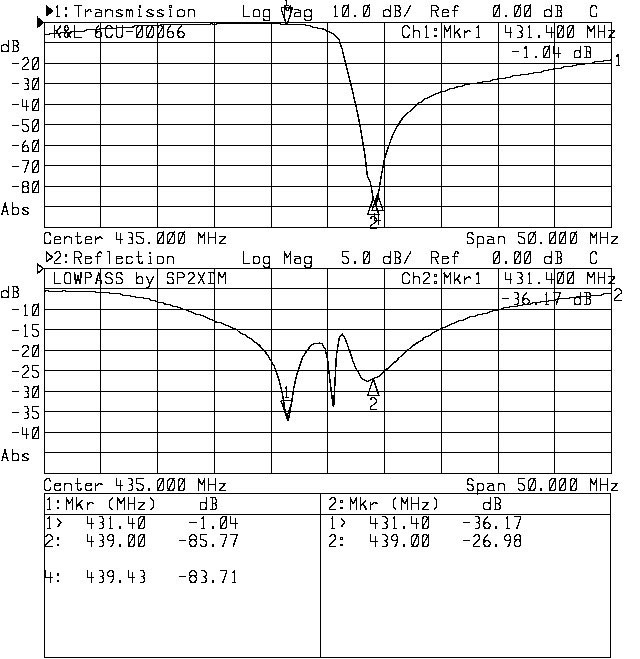

KL-6CU-00066-15
KL-6CU-00066-15 KL-6CU-00066-15
KL-6CU-00066-16
KL-6CU-00066-16 KL-6CU-00066-16

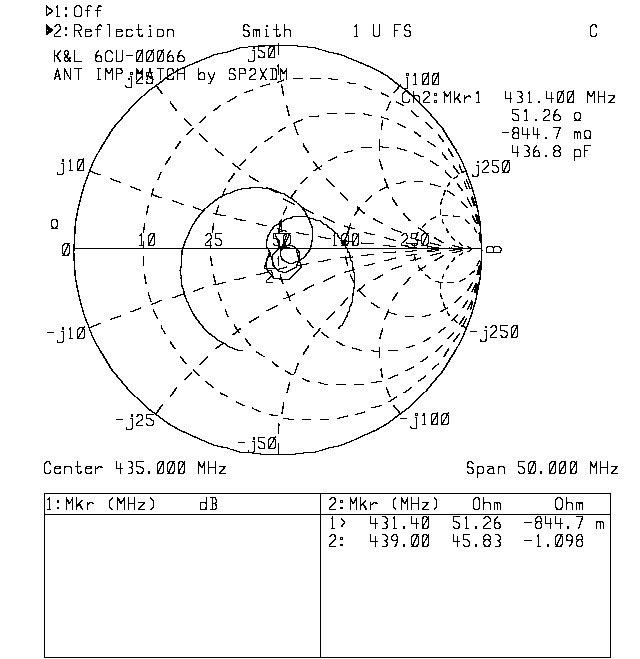

KL-6CU-00066-17
KL-6CU-00066-17 KL-6CU-00066-17
KL-6CU-00066-18
KL-6CU-00066-18 KL-6CU-00066-18
KL-6CU-00066-19
KL-6CU-00066-19 KL-6CU-00066-19



 Przy okazji prośba do kolegów, którzy chcą, abym pomógł w strojeniu filtrów - jeśli nie macie możliwości lub nie wiecie jak - nie przestrajajcie "na oko" fabrycznie zestrojonych obwodów. Jeśli otrzymam do przestrojenia filtr w stanie oryginalnym mogę sprawdzić jego charakterystykę - zatem wiem jakich rezultatów się mam spodziewać, wiem na jaki odstęp dupleksowy został wykonany i jakie tłumienia udaje się uzyskać. - można wiec  uzyskać dobre efekty w krótkim czasie i zestroić filtr według założeń producenta. Strojenie kompletnie rozregulowanego filtra 6 obwodowego, w którym w dodatku zmieniono sprzężenia, o zupełnie nieznanych parametrach jest bardzo czasochłonne i trudne do zoptymalizowania.



73! de SP2XDM




Pomiary wykonałem dnia 2010-12-05 za pomocą analizatora sieci HP8711A. Kalibrację zapewnia zestaw CKB050 EAGLE.
