Strojenie duplekserów

Filtr Marconi 5915-99-625-6365 w zastosowaniu amatorskim

 Swego czasu zakupiłem za pośrednictwem serwisu Allegro dwie sztuki filtrów helikalnych czteroobwodowych Marconi 5915-99-625-6365.

 Zdaniem sprzedawcy oferującego podzespoły z demontażu sprzętu militarnego filtr miał nadawać się na pasmo 2m. Wyniki strojenia okazały się więcej niż zadowalające.

 Filtr z powodzeniem można użyć jako filtr poprawiający odporność na zakłócenia od nadajników radiofonicznych np. w odbiorniku przemiennika (zastosowałem go w przemienniku SR2C) lub filtr wyjściowy stopnia mocy w celu stłumienia wyższych harmonicznych. Bardzo płaska charakterystyka w paśmie przepustowym i tłumienie IL na poziomie -0,3dB do dla filtru czteroobwodowego doskonały wynik.

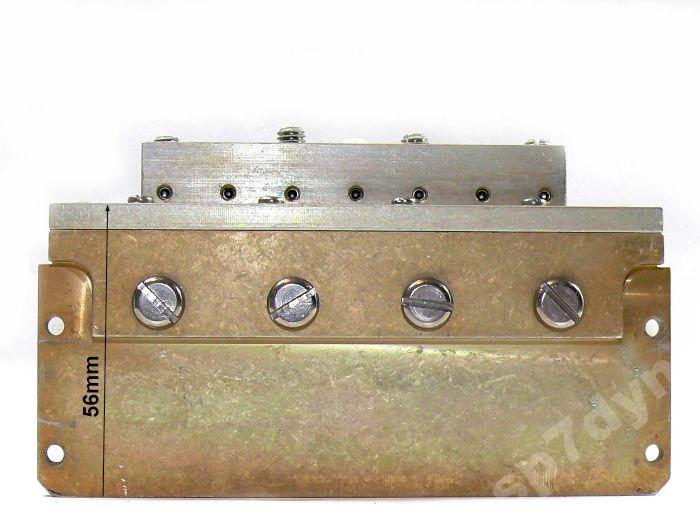

 Poniżej zamieszczam zdjęcia i charakterystyki uzyskane po zestrojeniu.

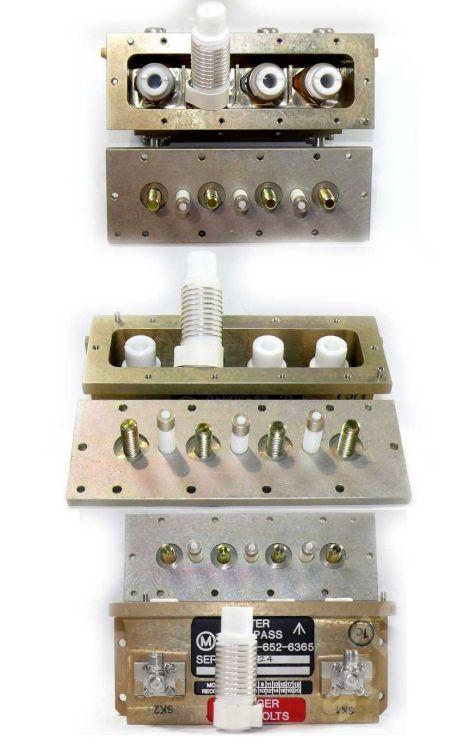

1046972205_1
1046972205_1 1046972205_1

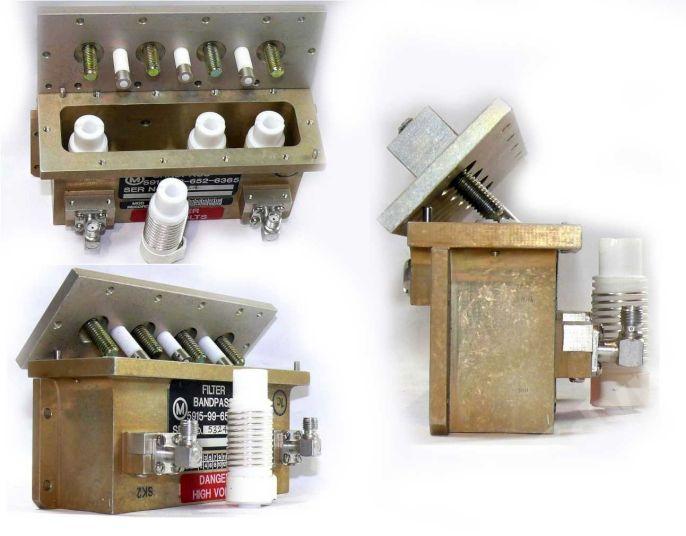

1046972205_2
1046972205_2 1046972205_2

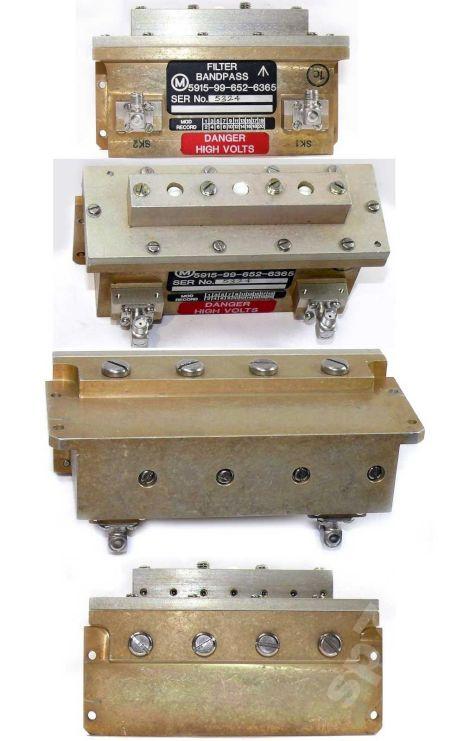

1046972205_3
1046972205_3 1046972205_3

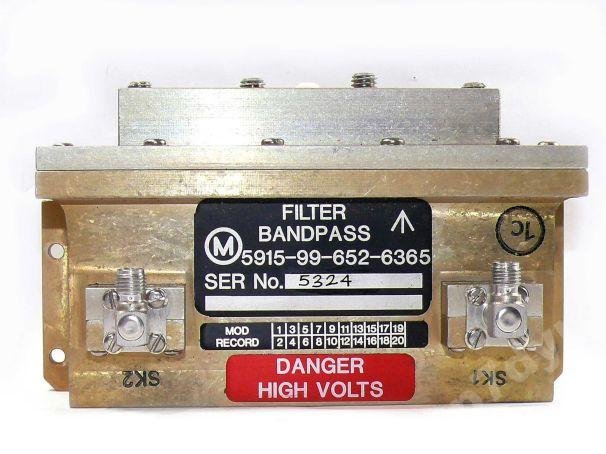

1046972205_4
1046972205_4 1046972205_4
1046972205_5
1046972205_5 1046972205_5

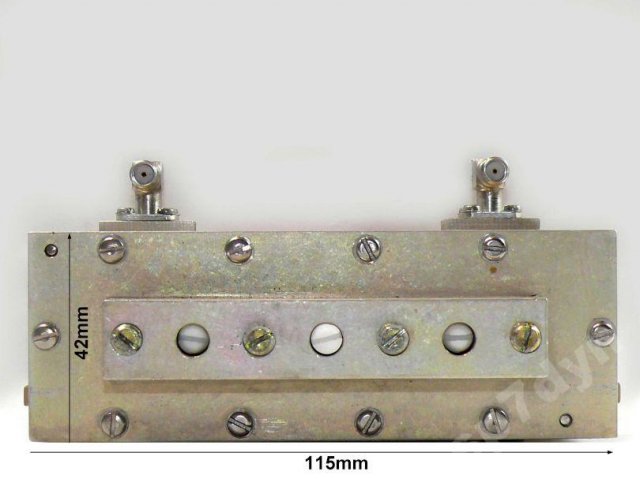

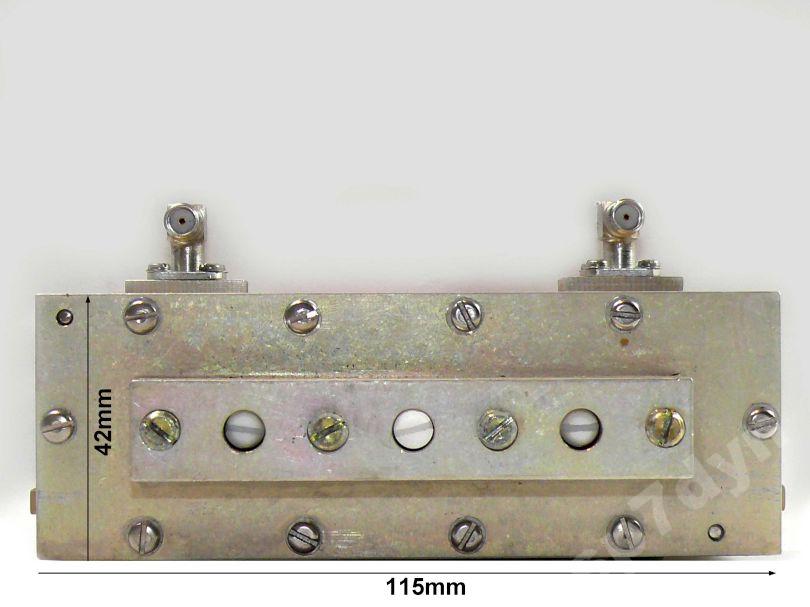

1046972205_6
1046972205_6 1046972205_6

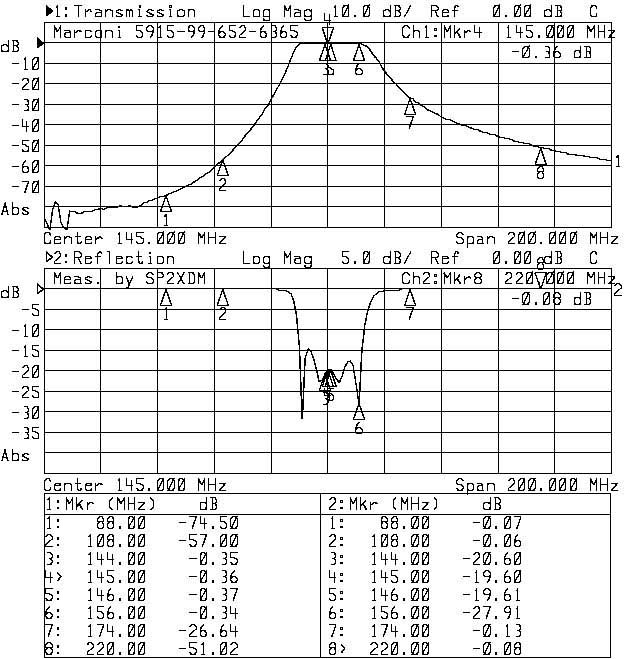

PLOT7
PLOT7 PLOT7

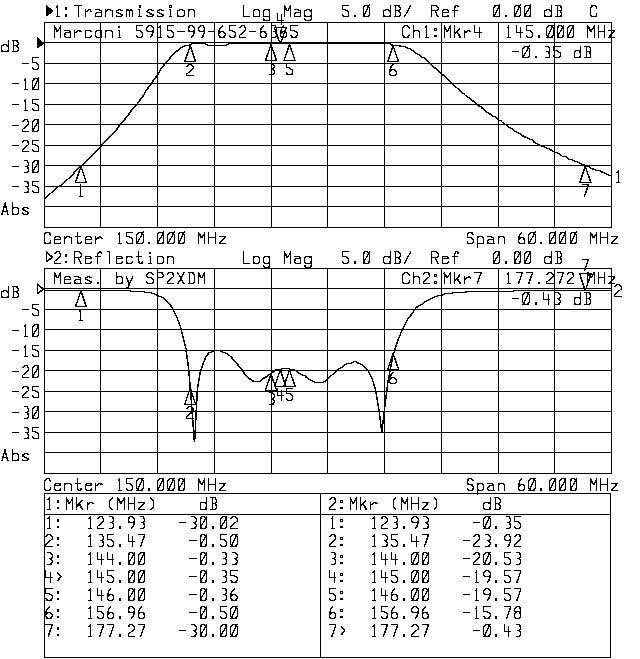

PLOT8
PLOT8 PLOT8



SP7DYN

Filtry helikalne Marconi 5915-99-625-6365,  dostarczył kolega Grzegorz Kaźmierczak, SP7DYN. Osoby zainteresowane podobnymi podzespołami, lub  innymi elementami  wysokiej jakości przeznaczonymi do pracy w zakresach ultrakrótkofalowych i mikrofalowych mogą je nabyć poprzez serwis Allegro bądź skontaktować sie z kolegą Grzegorzem  Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript. lub telefonicznie pod numerem 606 28 00 09.



73! de SP2XDM




Pomiary wykonanałem dnia 2010-07-19 za pomocą analizatora sieci HP8711A. Kalibrację zapewnia zestaw CKB050 EAGLE.
