Dnia 2009-06-09 Skierowałem do Muzeum Obrony Wybrzeża w Helu list o następującej treści:
Szanowny Panie.
Zarząd sekcji krótkofalowców "Galeon", SP2YWL przy Miejskim Klubie Sportowym Władysławowo zwraca się z uprzejmą prośbą o wyrażenie zgody na instalację amatorskiego przemiennika UKF małej mocy i udostępnienie miejsca na wieży dalmierza, będącej w gestii Muzeum Obrony Wybrzeża w Helu.
Przemiennik SR2C, pracujący małą mocą (10W) na częstotliwościach dalekich od częstotliwości radiofonicznych i telefonii komórkowej (145,000/145,600 MHz) z pewnością nie będzie utrudniał pracy innym służbom i instytucjom znajdujących się w pobliskich lokalizacjach. Urządzenie to jest konstrukcją zrealizowaną na wysokim poziomie technicznym, wynikiem wieloletniej pracy, mającym ułatwić komunikację pomiędzy radioamatorami z powiatu Puckiego oraz Trójmiasta i okolic, a także może służyć do łączności w sytuacjach kryzysowych koordynowanych przez Obronę Cywilną.
Operatorem odpowiedzialnym za stan techniczny tego urządzenia jest jego konstruktor - Michał Lewczuk, posiadający oprócz wiedzy technicznej również stosowne uprawnienia operatorskie i elektryczne. Instalacja urządzenia wiąże się wyłącznie z postawieniem wolnostojącego urządzania o wymiarach 60x60x40 cm i zainstalowaniu jednej anteny pionowej z włókna szklanego o długości ok 3m na krótkim maszcie rurowym i podłączeniu urządzenia do zasilania (pobór energii w zakresie 15-50W) oraz do instalacji odgromowej/uziemiającej. Na prace urządzania wymagana jest pozwolenie Urzędu Komunikacji Elektronicznej, które zostało wydane, wymagane jest jedynie jego przerejestrowanie związane ze zmianą miejsca instalacji.
Jako organizacja nie przynosząca zysku, zrzeszająca radioamatorów i krótkofalowców nie jest niestety w stanie pokryć kosztów najmu miejsca pod antenę na obiektach klasy komercyjnej a do prawidłowej i efektywnej pracy urządzenia potrzebujemy wysokiej i bezpiecznej lokalizacji. Jesteśmy organizacją pożytku publicznego, działająca na rzecz rozwoju młodzieży i popularyzacji łączności radiowych. Deklarujemy jednakże gotowość do ponoszenia opłaty z tytułu zużytej przez urządzenie energii elektrycznej, której koszt nie powinien przekroczyć kilkunastu złotych miesięcznie.
W ramach rewanżu deklarujemy chęć przekazania na rzecz muzeum urządzeń łączności z czasów LWP i II Wojny Światowej a także propagowanie muzeum na łamach naszych kart potwierdzenia łączności wysyłanych do korespondentów na całym świecie oraz umieszczenie stosownych informacji o Muzeum na naszych stronach internetowych. Załączam linki do naszych stron, kilka zdjęć aparatury oraz aktualne pozwolenie na użytkowanie przemiennika. Licząc na pozytywne rozparzenie naszej prośby pozostajemy z poważaniem: Michał Goeck, SP2TQI Michał Lewczuk, SP2XDM
Ponieważ poszukiwania nowej lokalizacji przeciągają się, a przemiennik stoi cały czas pod ręką staram się go w miarę możliwości ulepszać. Jak na razie doposażyłem go w:

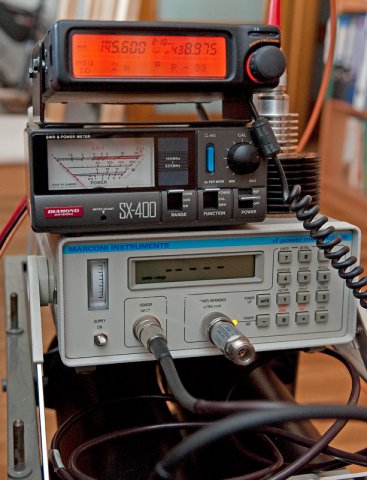

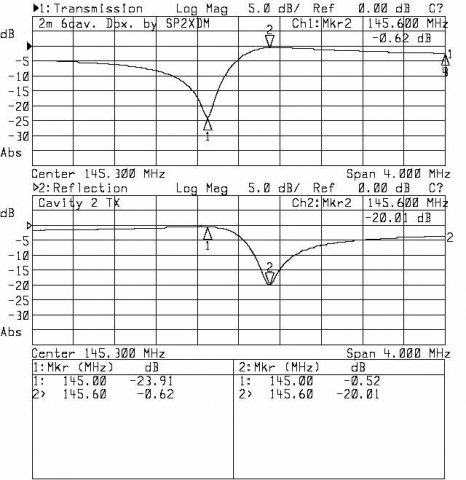

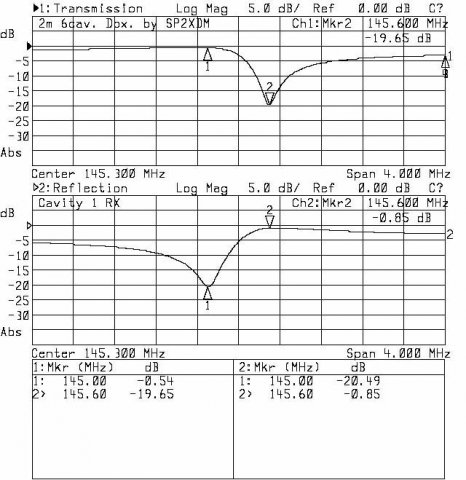

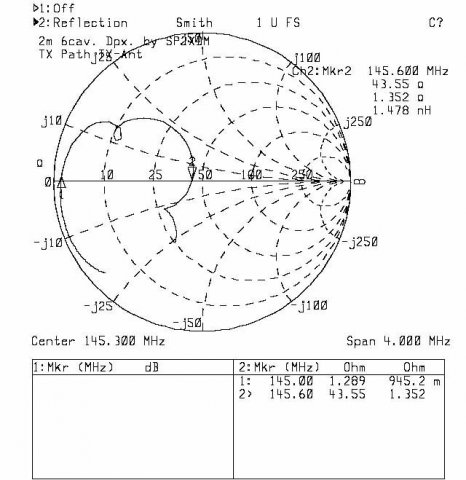

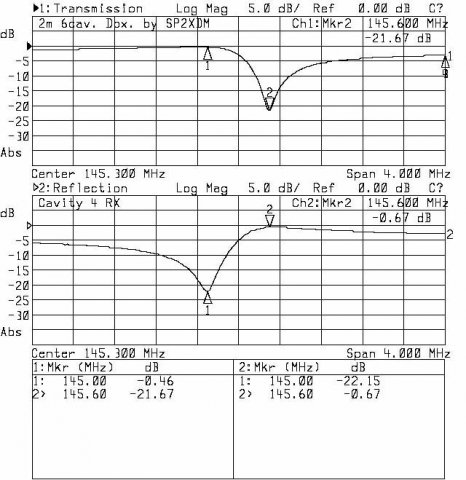

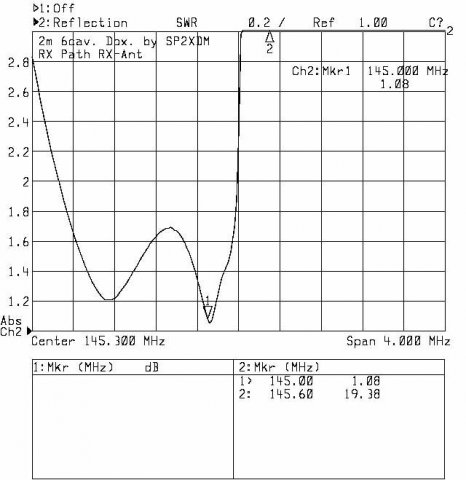

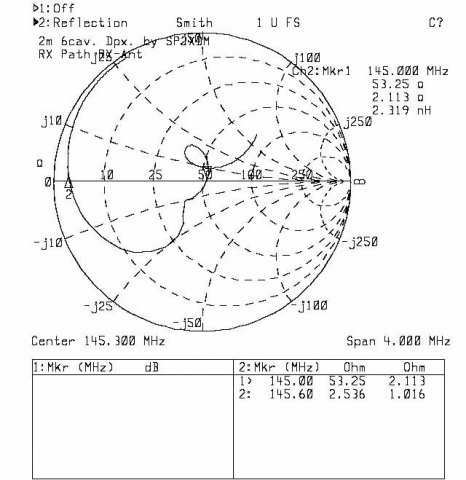

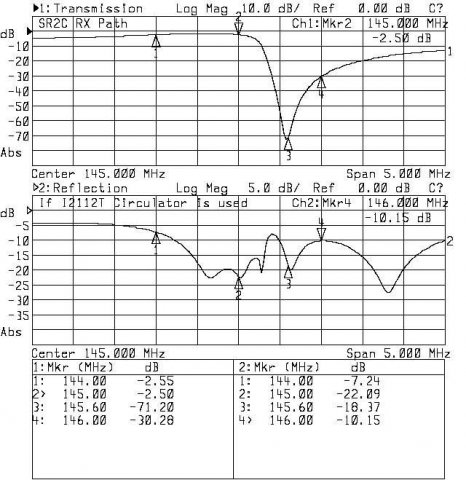

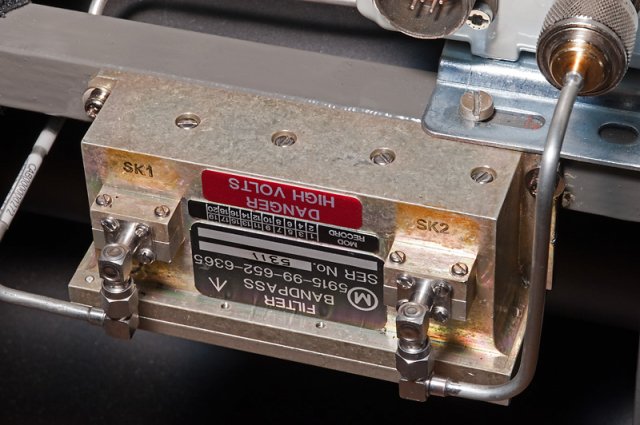

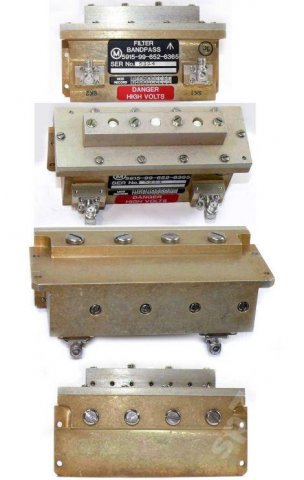

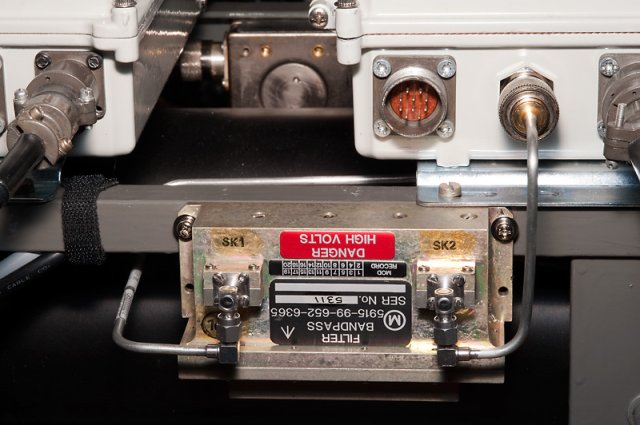

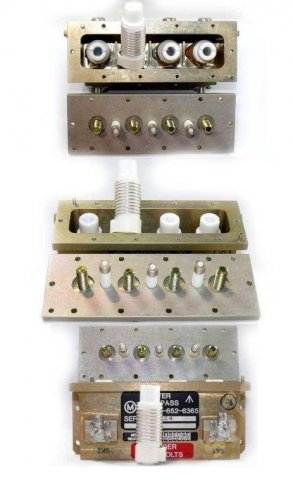

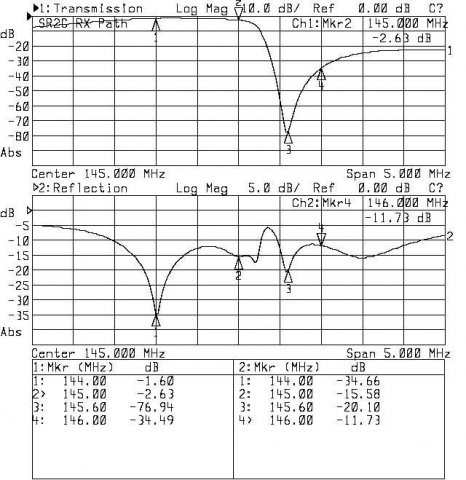

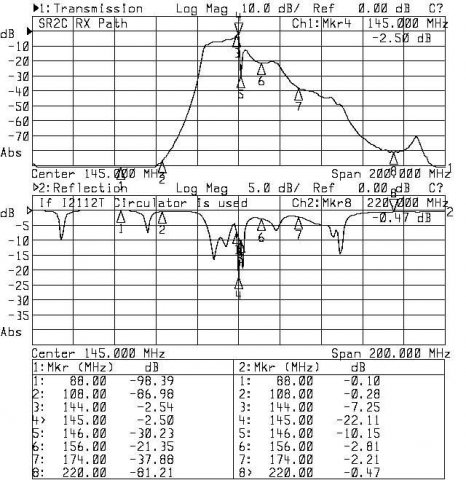

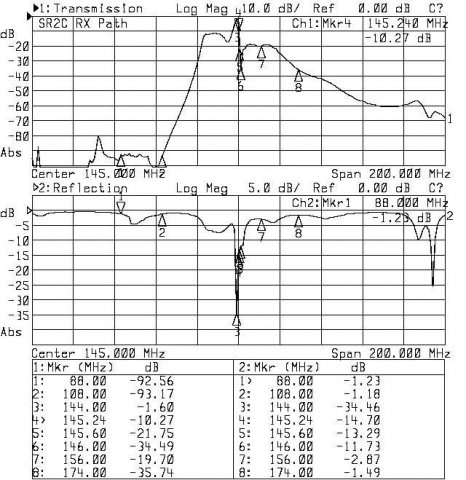

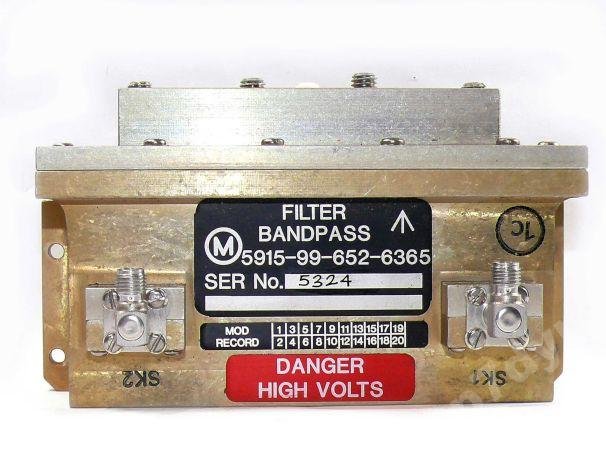

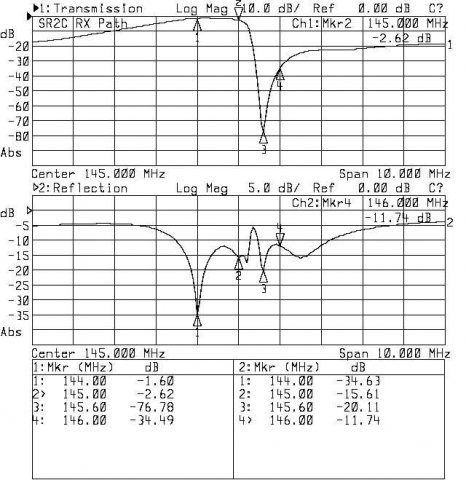

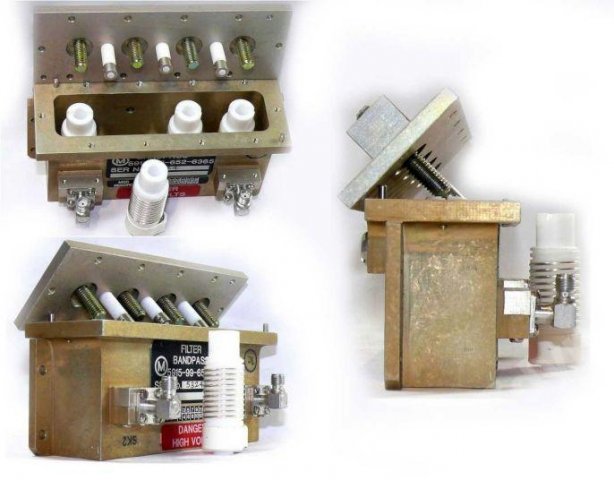

- filtr pasmowo-przepustowy w torze odbiornika, zapewniający tłumienie powyżej 86dB częstotliwości leżących w pasmach radiodyfuzyjnych (88-108MHz) i 81dB dla częstotliwości kanałów telewizyjnych UHF (powyżej 220MHz),
- izolator ferrytowy Sinclair I2112T-1 w torze nadajnika, w celu zabezpieczenia go przed skutkami rozstrojenia dupleksera, bądź uszkodzenia anteny,

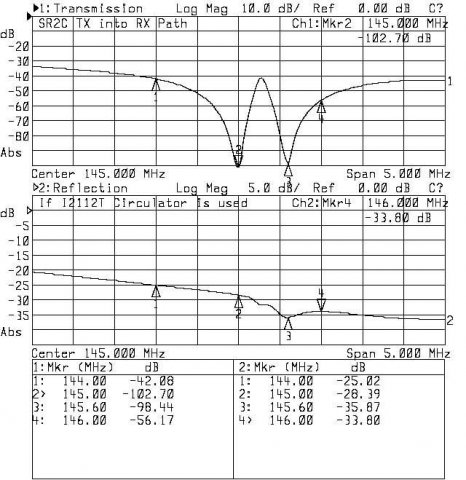

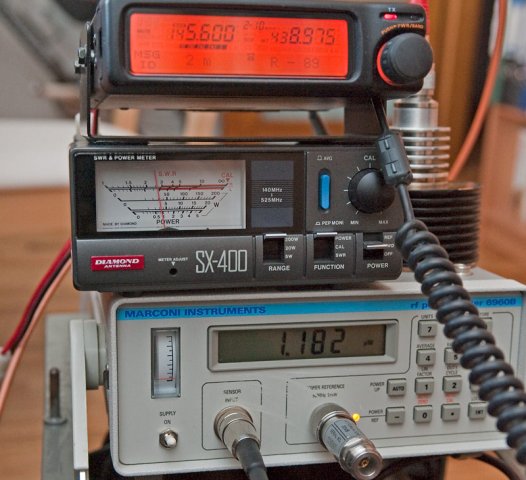

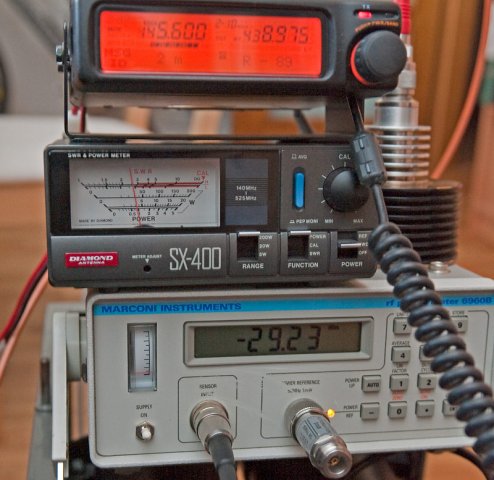

- cyrkulator ferrytowy Sinclair I2112T w węźle pomiędzy gałęziami dupleksera, w celu zmniejszenia przenikania sygnału nadawanego na wejsćie odbiornika o dodatkowe 25dB.
73! de SP2XDM

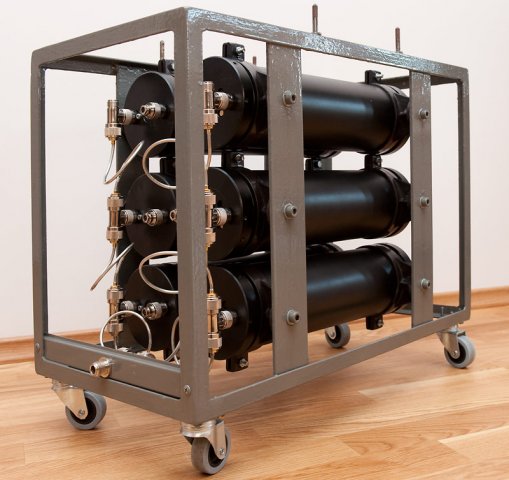

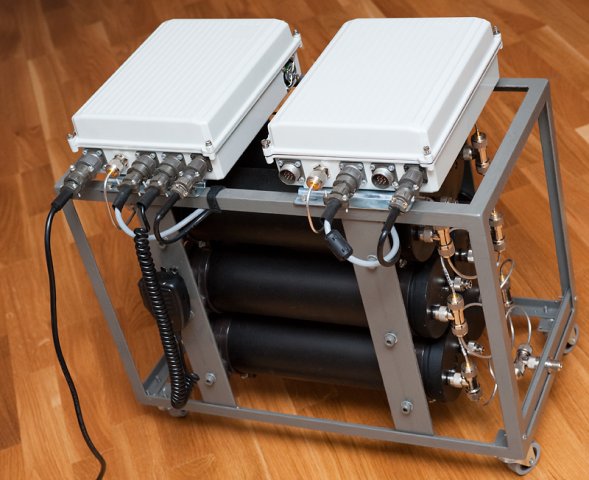

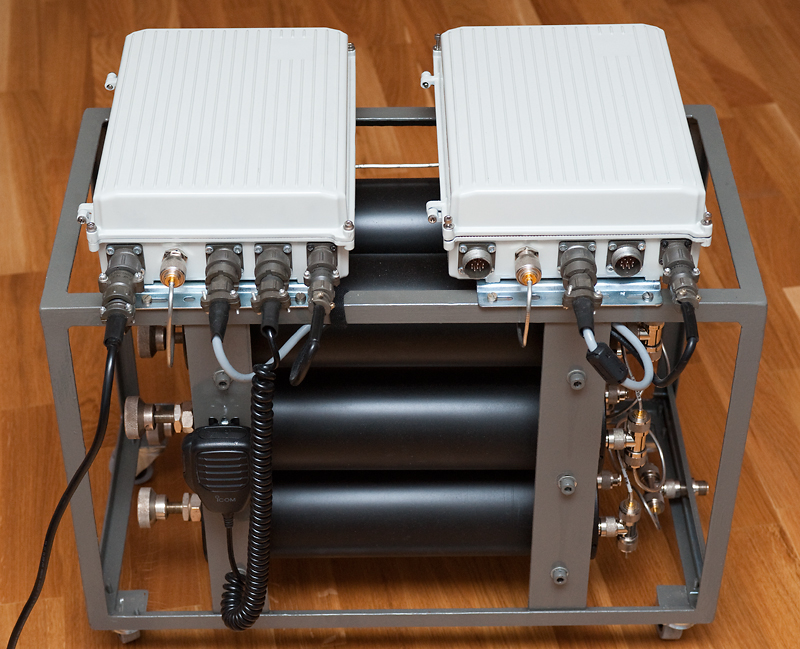

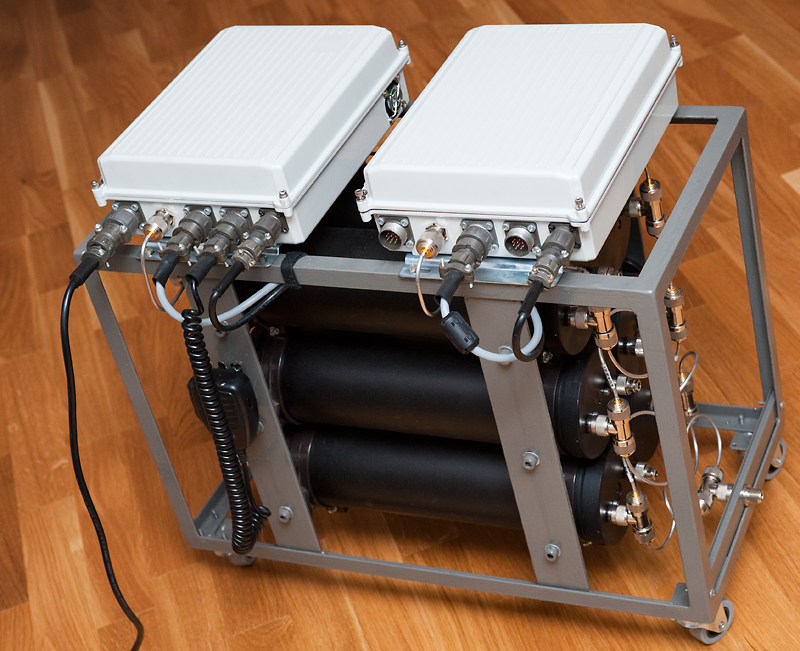

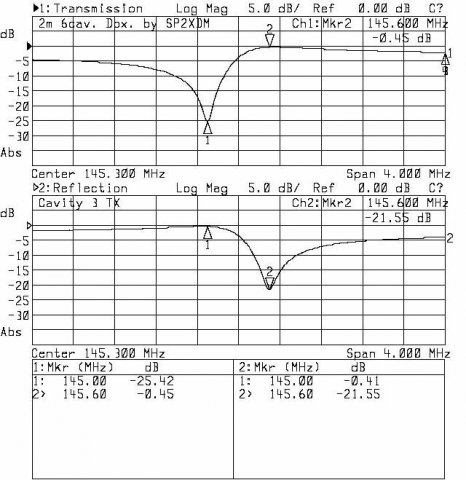

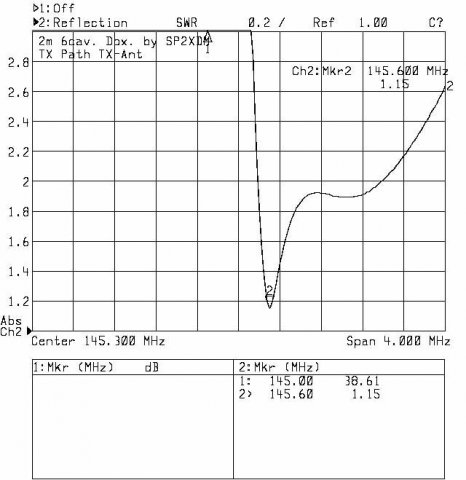

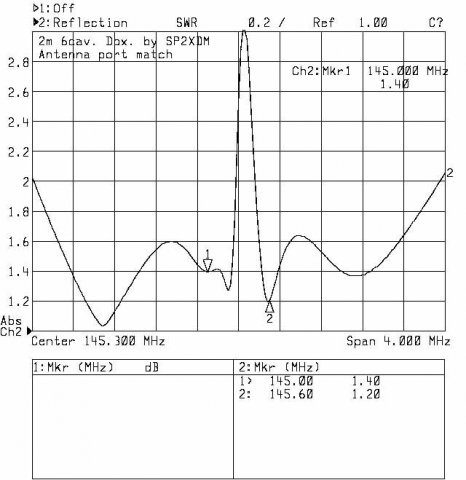

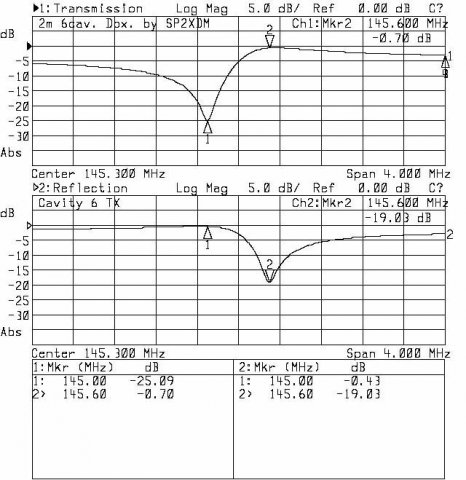

Po dłuższym czasie udało mi się zakończyć prace nad przebudową przemiennika SR2C. Oprócz opisywanego wcześniej przebudowanego filtru dupleksowego przekonstruowałem całość aparatury w taki sposób, aby zapewnić jak największą separację pomiędzy nadajnikiem a odbiornikiem. W tym celu zastosowałem dwie oddzielne obudowy aluminiowe doposażone dodatkowo w uszczelki EMI.

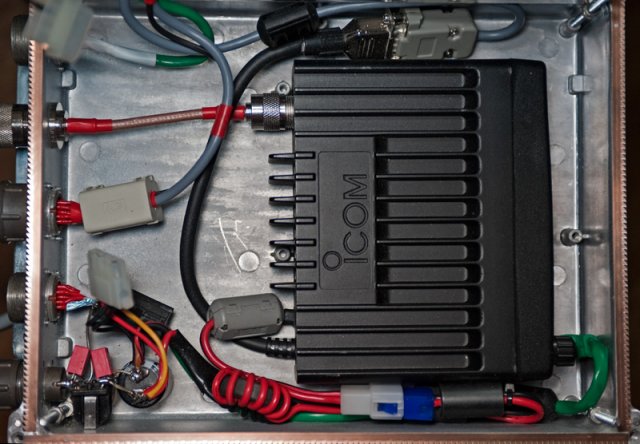

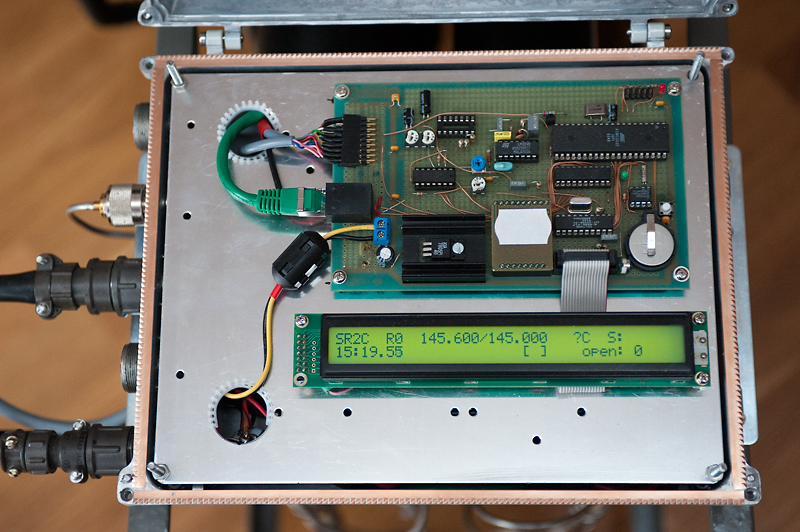

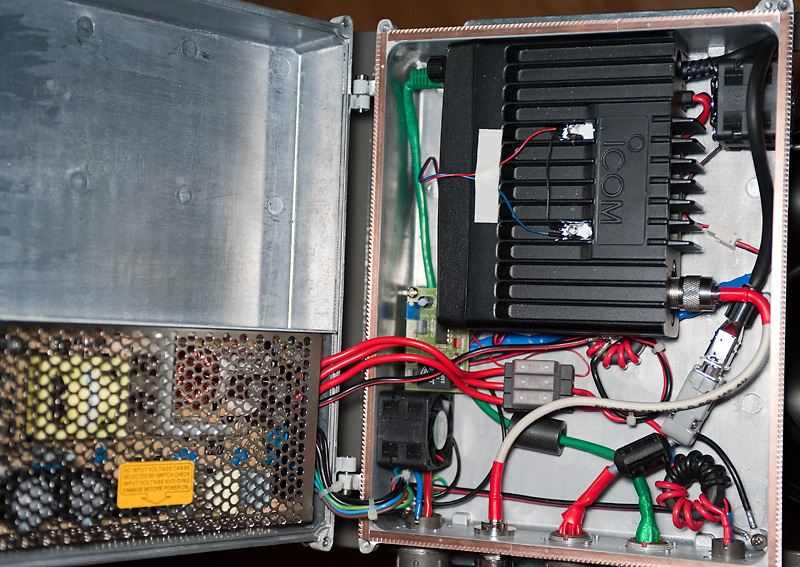

W jednej obudowie znajduje się radiotelefon odbiorczy i mikrokontroler zbudowany w oparciu o mikroprocesor ATMEGA32. W drugiej obudowie znajduje się zasilacz, radiotelefon nadawczy, filtry zasilania oraz termostaty odpowiedzialne za załączanie wentylatorów.
Jako źródło zasilania posłużył 150-cio watowy zasilacz impulsowy Mean-Well RS-150-12 (z możliwością ustawienia wartości napięcia wyjściowego do 13,5V). Wybór zasilacza został podyktowany rozmiarami obudowy nadajnika. Połączenia pomiędzy obudowami wykonałem przewodami wielożyłowymi w ekranie zakończonymi złączami typu 2RM22 i WSz. Tak wykonany przemiennik jest bardzo kompaktowy, nie posiada na zewnątrz dostępnych elementów regulacyjnych a każda pokrywa i złącze ma możliwość zaplombowania. Rozwiązanie takie może być przydatne wtedy, gdy przemiennik będzie zamontowany w dostępnym dla wielu osób miejscu.
Obecnie trwają poszukiwania nowej lokalizacji dla przemiennika SR2C. Wysłałem zapytania do instytucji dysponujących odpowiednimi obiektami na terenie Gdyni i czekam na odpowiedź. Planuję także przeprowadzenie prób - w tym celu jednakże musze znaleźć osobę chętną do pomocy, dysponująca anteną na 2m zainstalowaną w Gdyni w jednej z wyżej położonych dzielnic.
Być może, w trakcie prób, okaże się korzystne doposażenie przemiennika w cyrkulator ferrytowy w środkowym węźle dupleksera, np.takiego jak JCC0144T0148N15 firmy JQL. Mam nadziję, że w najbliższym czasię będę mógł wykonać taką próbę.
73!
10 maja 2010 wysłąłem do Pana Roberta Głowackiego, pracownika TP Emitel odpowiedzialnego za współprace z PZK list o nestępującej treści.
Od: Michał Lewczuk
Do: Robert Głowacki (Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript.)
DW: SP2JMR (Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript.)
W nawiązaniu do dzisiejszej rozmowy telefonicznej przesyłam Panu podstawowe informacje o urządzeniu, które chciałbym zainstalować na obiekcie Emitelu w Gdyni t.j. dawnej placówce RCN Gdyni Radio w Gdyni-Oksywiu.
Przemiennik nieliniowy FM
Znmiennik: SR2C
Kanał R0 (145,600/145,000MHz)
Moc nadajnika (za filterm dupleksowym) : 15W
Pozwolenie wydane przez UKE 18.05.2004 (z lokalizacją w Gdyni, wymaga przeniesienia adresu instalacji w zakresie kilku km - raczej formalność)
Operator odpowiedzialny - Michał Lewczuk, SP2XDM. ul. Kamrowskiego 11c/12 81-603 GDYNIA
Otwarcie tonem subakustycznym CTCSS 94,8Hz
Znamiennik głosowy "Przemiennik Gdyński Stanisław Roman Dwa Celina" i telegraficzny SR2C (12WPM)
Raportowanie poziomu sygnału korespondenta.
Zasilanie: AC230V~ 50Hz / <=80W (nadawanie) <10W (spoczynek, nasłuch).
Czas nadawania w pojedynczej relacji ograniczony programowo,
Zakładany średniodobowy współczynnik nasłuch (czuwanie)/nadawanie (retransmisja) mniejszy niż 10%
Nadajnik zbudowany w oparciu o profesjonalny Radiotelefon FM ICOM IC-F110S
Sterownie mikroprocesorowe z telemetrią.
Budowa kompaktowa na ramie stalowej z kółkami.
Przystosowany do swobodnego stania na podłodze w pomieszczeniu zamkniętym lub zawieszenia na ścianie.
Obudowy i złącza przystosowane do zaplombowania, brak jakichkolwiek elementów manipulacyjnych na zewnątrz.
Konfiguracja zdalna, regulacja nadajnika i odbiornika programowa poprzez porty serwisowe.
Wymiary: 60cm(szer), 60cm(wys.), 40cm (głęb)
Waga: 43 kg
Przemiennik do pracy potrzebuje anteny (zespołu anten) o zysku na poziomie ~9dBd dostosowanym do miejsca instalacji:
- zespół anten Yagi 2 lub 4szt w polaryzacji pionowej wraz z sumatorami lub trójelementowa kolinearna antena pionowa
Oczywiście w miarę możliwości - jak najwyżej.
Więcej informacji na mojej stronie internetowej:
http://www.lewczuk.pl
Proszę o informację o możliwościach instalacji, oraz ewentualnie jak co i do kogo napisać w tej sprawie.
pozdrawiam
Michał Lewczuk, SP2XDM
